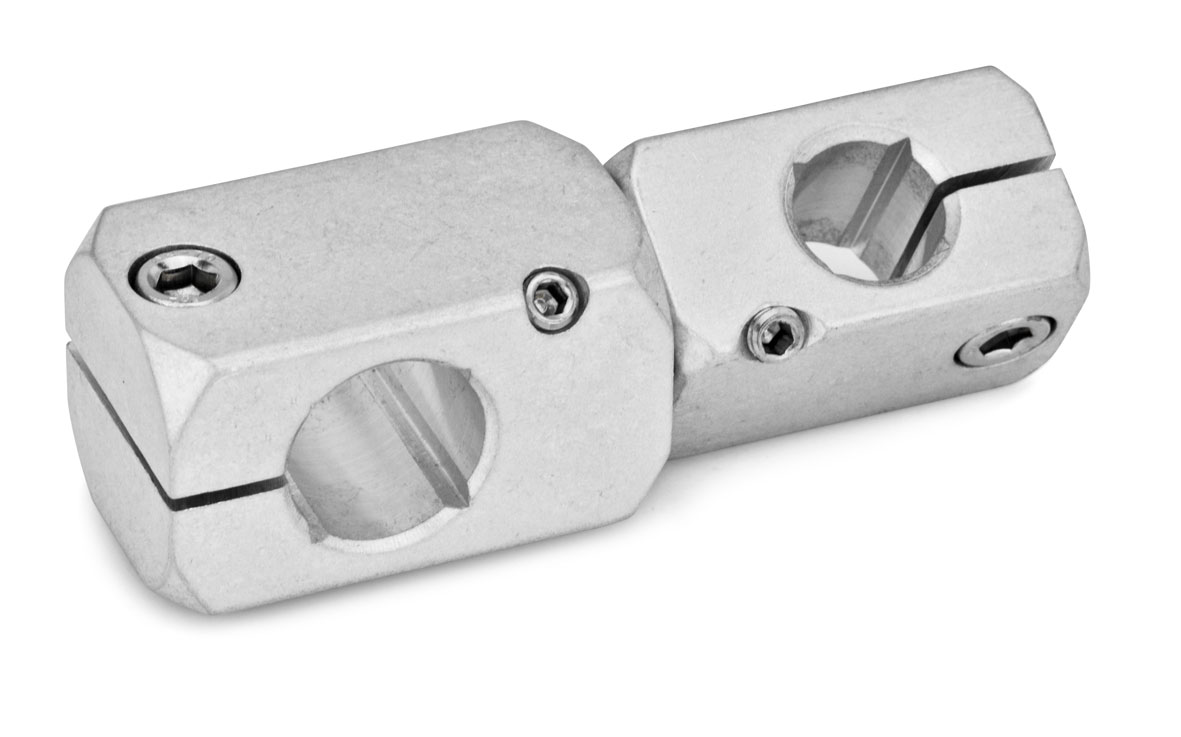

Vribar rørkobling GN475 av slipt eller eloksert aluminium
Vribar rørkobling av svarteloksert aluminium, med unbrakoskruer av rustfritt stål. Røret som brukes, må ikke ha toleranse som er grovere enn h11. Vi kan også levere en passende låsespak (GN511) hvis det er ønskelig.
Bestillingseksempel: GN475-B12-B12-MT
CAD-filer
| d1 | d2 | d3 | d4 | k1 | k2 | l1 | l2 | l3 | m | s1 | s2 | Passande låsspak | |
| För d3 | För d4 | ||||||||||||
| 8 | 8 | M 4 | M 4 | 16 | 16 | 52,5 | 13 | 13 | 26,5 | - | - | GN511-M4-16 | GN 511-M4-16 |
| 10 | 8 | M 5 | M 4 | 20 | 16 | 58 | 15,5 | 13 | 29,5 | 8 | - | GN511-M5-20 | GN 511-M4-16 |
| 10 | 10 | M 5 | M 5 | 20 | 20 | 63,5 | 15,5 | 15,5 | 32,5 | 8 | 8 | GN511-M5-20 | GN511-M5-20 |
| 12 | 8 | M 5 | M 4 | 20 | 16 | 62 | 16,5 | 13 | 32,5 | 10 | - | GN 511-M5-20 | GN 511-M4-16 |
| 12 | 12 | M 5 | M 5 | 20 | 20 | 71,5 | 16,5 | 16,5 | 38,5 | 10 | 10 | GN511-M5-20 | GN511-M5-20 |
| 15 | 10 | M 6 | M 5 | 20 | 16 | 75,5 | 20 | 15,5 | 40 | 12 | 8 | GN511-M6-25 | GN511-M5-20 |
| 15 | 12 | M 6 | M 5 | 25 | 20 | 79,5 | 20 | 16,5 | 43 | 12 | 10 | GN511-M6-25 | GN511-M5-20 |
| 15 | 15 | M 6 | M 6 | 25 | 25 | 87,5 | 20 | 20 | 47,5 | 12 | 12 | GN511-M6-25 | GN511-M6-25 |
| 16 | 12 | M 6 | M 5 | 25 | 20 | 81 | 20 | 16,5 | 44,5 | - | 10 | GN511-M6-25 | GN511-M5-20 |
| 16 | 16 | M 6 | M 6 | 25 | 25 | 90,5 | 20 | 20 | 50,5 | - | - | GN511-M6-25 | GN511-M6-25 |
| 20 | 15 | M 6 | M 6 | 30 | 25 | 95 | 22 | 20 | 53 | 16 | 12 | GN511-M6-30 | GN511-M6-25 |
| 20 | 16 | M 6 | M 6 | 30 | 25 | 96,5 | 22 | 20 | 54,5 | 16 | - | GN511-M6-30 | GN511-M6-25 |
| 20 | 20 | M 6 | M 6 | 30 | 30 | 102,5 | 22 | 22 | 58,5 | 16 | 16 | GN511-M6-30 | GN511-M6-30 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN475-B10-B10-ELS | Vribar rørkobling, aluminium, eloksert | 353,00 kr | 441,25 kr | Kontakt oss for å bestille | ||
| GN475-B10-B10-MT | Vribar rørkobling, aluminium, slipt | 321,00 kr | 401,25 kr | Kontakt oss for å bestille | ||
| GN475-B10-B8-ELS | Vribar rørkobling, aluminium, matt | 338,00 kr | 422,50 kr | Kontakt oss for å bestille | ||
| GN475-B10-B8-MT | Vribar rørkobling, aluminium, slipt | 306,00 kr | 382,50 kr | Kontakt oss for å bestille | ||
| GN475-B12-B12-ELS | Vribar rørkobling, aluminium, eloksert | 380,00 kr | 475,00 kr | Kontakt oss for å bestille | ||
| GN475-B12-B12-MT | Vribar rørkobling, aluminium, slipt | 348,00 kr | 435,00 kr | Kontakt oss for å bestille | ||
| GN475-B12-B8-ELS | Vribar rørkobling, aluminium, eloksert | 352,00 kr | 440,00 kr | Kontakt oss for å bestille | ||
| GN475-B12-B8-MT | Vribar rørkobling, aluminium, slipt | 320,00 kr | 400,00 kr | Kontakt oss for å bestille | ||
| GN475-B15-B10-ELS | Vribar rørkobling, aluminium, eloksert | 397,00 kr | 496,25 kr | Kontakt oss for å bestille | ||
| GN475-B15-B10-MT | Vribar rørkobling, aluminium, slipt | 362,00 kr | 452,50 kr | Kontakt oss for å bestille | ||
| GN475-B15-B12-ELS | Vribar rørkobling, aluminium, eloksert | 409,00 kr | 511,25 kr | Kontakt oss for å bestille | ||
| GN475-B15-B12-MT | Vribar rørkobling, aluminium, slipt | 375,00 kr | 468,75 kr | Kontakt oss for å bestille | ||
| GN475-B15-B15-ELS | Vribar rørkobling, aluminium, eloksert | 426,00 kr | 532,50 kr | Kontakt oss for å bestille | ||
| GN475-B15-B15-MT | Vribar rørkobling, aluminium, slipt | 385,00 kr | 481,25 kr | Kontakt oss for å bestille | ||
| GN475-B16-B12-ELS | Vribar rørkobling, aluminium, eloksert | 389,00 kr | 486,25 kr | Kontakt oss for å bestille | ||
| GN475-B16-B12-MT | Vribar rørkobling, aluminium, slipt | 351,00 kr | 438,75 kr | Kontakt oss for å bestille | ||
| GN475-B16-B16-ELS | Vribar rørkobling, aluminium, eloksert | 394,00 kr | 492,50 kr | Kontakt oss for å bestille | ||
| GN475-B16-B16-MT | Vribar rørkobling, aluminium, slipt | 352,00 kr | 440,00 kr | Kontakt oss for å bestille | ||
| GN475-B20-B15-ELS | Vribar rørkobling, aluminium, matt | 467,00 kr | 583,75 kr | Kontakt oss for å bestille | ||
| GN475-B20-B15-MT | Vribar rørkobling, aluminium, slipt | 420,00 kr | 525,00 kr | Kontakt oss for å bestille | ||
| GN475-B20-B16-ELS | Vribar rørkobling, aluminium, matt | 445,00 kr | 556,25 kr | Kontakt oss for å bestille | ||
| GN475-B20-B16-MT | Vribar rørkobling, aluminium, slipt | 396,00 kr | 495,00 kr | Kontakt oss for å bestille | ||
| GN475-B20-B20-ELS | Vribar rørkobling, aluminium, matt | 495,00 kr | 618,75 kr | Kontakt oss for å bestille | ||
| GN475-B20-B20-MT | Vribar rørkobling, aluminium, slipt | 443,00 kr | 553,75 kr | Kontakt oss for å bestille | ||
| GN475-B8-B8-ELS | Vribar rørkobling, aluminium, eloksert | 320,00 kr | 400,00 kr | Kontakt oss for å bestille | ||
| GN475-B8-B8-MT | Vribar rørkobling, aluminium, slipt | 289,00 kr | 361,25 kr | Kontakt oss for å bestille | ||
