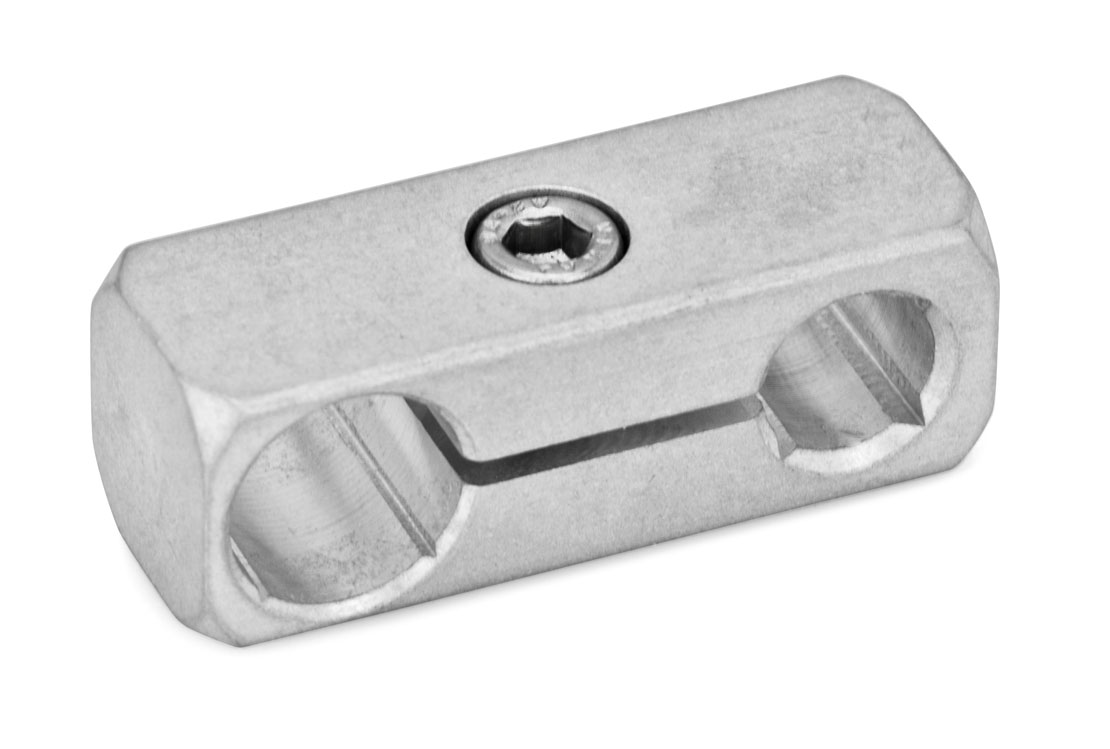

Parallellkobling GN474.1 av slipt eller svarteloksert aluminium
Parallellkobling av slipt eller svarteloksert aluminium
ELS: svarteloksert. MT: slipt.
Rørene som brukes, må ikke ha toleranse som er grovere enn h11.
Bestillingseksempel: GN474.1-B12-B10-MT
Relaterte produkter
CAD-filer
| d1 | d2 | d3 | k | l1 | l2 | m | s1 | s2 | Passande låsspak för d3 |
| 8 | 8 | M 4 | 14 | 38 | 7 | 24 | - | - | GN511-M4-14 |
| 10 | 8 | M 5 | 16 | 44 | 8 | 28 | 8 | - | GN511-M5-16 |
| 10 | 10 | M 5 | 16 | 44 | 8 | 28 | 8 | 8 | GN511-M5-16 |
| 12 | 8 | M 5 | 16 | 45 | 8 | 29 | 10 | - | GN511-M5-16 |
| 12 | 10 | M 5 | 16 | 45 | 8 | 29 | 10 | 10 | GN511-M5-16 |
| 12 | 12 | M 5 | 16 | 45 | 8 | 29 | 10 | 10 | GN511-M5-16 |
| 15 | 10 | M 6 | 20 | 55 | 10 | 35 | 12 | 8 | GN511-M6-20 |
| 15 | 12 | M 6 | 20 | 55 | 10 | 35 | 12 | 10 | GN511-M6-20 |
| 15 | 15 | M 6 | 20 | 55 | 10 | 35 | 12 | 12 | GN511-M6-20 |
| 16 | 10 | M 6 | 20 | 55 | 10 | 35 | - | 8 | GN511-M6-20 |
| 16 | 12 | M 6 | 20 | 55 | 10 | 35 | - | 10 | GN511-M6-20 |
| 16 | 15 | M 6 | 20 | 55 | 10 | 35 | - | 12 | GN511-M6-20 |
| 16 | 16 | M 6 | 20 | 55 | 10 | 35 | - | - | GN511-M6-20 |
| 20 | 12 | M 6 | 25 | 66 | 12,5 | 41 | 16 | 12 | GN511-M6-25 |
| 20 | 15 | M 6 | 25 | 66 | 12,5 | 41 | 16 | 12 | GN511-M6-25 |
| 20 | 16 | M 6 | 25 | 66 | 12,5 | 41 | 16 | - | GN511-M6-25 |
| 20 | 20 | M 6 | 25 | 66 | 12,5 | 41 | 16 | 16 | GN511-M6-25 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN474.1-B10-B10-ELS | Parallellkobling, aluminium | 232,00 kr | 290,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B10-B10-MT | Parallellkobling, aluminium | 196,00 kr | 245,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B10-B8-ELS | Parallellkobling, aluminium | 234,00 kr | 292,50 kr | Kontakt oss for å bestille | ||
| GN474.1-B10-B8-MT | Parallellkobling, aluminium | 196,00 kr | 245,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B12-B10-ELS | Parallellkobling, aluminium | 233,00 kr | 291,25 kr | Kontakt oss for å bestille | ||
| GN474.1-B12-B10-MT | Parallellkobling, aluminium | 196,00 kr | 245,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B12-B12-ELS | Parallellkobling, aluminium | 232,00 kr | 290,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B12-B12-MT | Parallellkobling, aluminium | 199,50 kr | 249,38 kr | Kontakt oss for å bestille | ||
| GN474.1-B12-B8-ELS | Parallellkobling, aluminium | 240,00 kr | 300,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B12-B8-MT | Parallellkobling, aluminium | 196,00 kr | 245,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B15-B10-ELS | Parallellkobling, aluminium | 254,00 kr | 317,50 kr | Kontakt oss for å bestille | ||
| GN474.1-B15-B10-MT | Parallellkobling, aluminium | 212,00 kr | 265,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B15-B12-ELS | Parallellkobling, aluminium | 253,00 kr | 316,25 kr | Kontakt oss for å bestille | ||
| GN474.1-B15-B12-MT | Parallellkobling, aluminium | 212,00 kr | 265,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B15-B15-ELS | Parallellkobling, aluminium | 253,00 kr | 316,25 kr | Kontakt oss for å bestille | ||
| GN474.1-B15-B15-MT | Parallellkobling, aluminium | 212,00 kr | 265,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B16-B10-ELS | Parallellkobling, aluminium | 262,00 kr | 327,50 kr | Kontakt oss for å bestille | ||
| GN474.1-B16-B10-MT | Parallellkobling, aluminium | 220,00 kr | 275,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B16-B12-ELS | Parallellkobling, aluminium | 262,00 kr | 327,50 kr | Kontakt oss for å bestille | ||
| GN474.1-B16-B12-MT | Parallellkobling, aluminium | 220,00 kr | 275,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B16-B15-ELS | Parallellkobling, aluminium | 262,00 kr | 327,50 kr | Kontakt oss for å bestille | ||
| GN474.1-B16-B15-MT | Parallellkobling, aluminium | 220,00 kr | 275,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B16-B16-ELS | Parallellkobling, aluminium | 262,00 kr | 327,50 kr | Kontakt oss for å bestille | ||
| GN474.1-B16-B16-MT | Parallellkobling, aluminium | 220,00 kr | 275,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B20-B12-ELS | Parallellkobling, aluminium | 300,00 kr | 375,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B20-B12-MT | Parallellkobling, aluminium | 260,00 kr | 325,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B20-B15-ELS | Parallellkobling, aluminium | 304,00 kr | 380,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B20-B15-MT | Parallellkobling, aluminium | 266,00 kr | 332,50 kr | Kontakt oss for å bestille | ||
| GN474.1-B20-B16-ELS | Parallellkobling, aluminium | 304,00 kr | 380,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B20-B16-MT | Parallellkobling, aluminium | 266,00 kr | 332,50 kr | Kontakt oss for å bestille | ||
| GN474.1-B20-B20-ELS | Parallellkobling, aluminium | 316,00 kr | 395,00 kr | Kontakt oss for å bestille | ||
| GN474.1-B20-B20-MT | Parallellkobling, aluminium | 278,00 kr | 347,50 kr | Kontakt oss for å bestille | ||
| GN474.1-B8-B8-ELS | Parallellkobling, aluminium | 199,00 kr | 248,75 kr | Kontakt oss for å bestille | ||
| GN474.1-B8-B8-MT | Parallellkobling, aluminium | 165,00 kr | 206,25 kr | Kontakt oss for å bestille | ||
