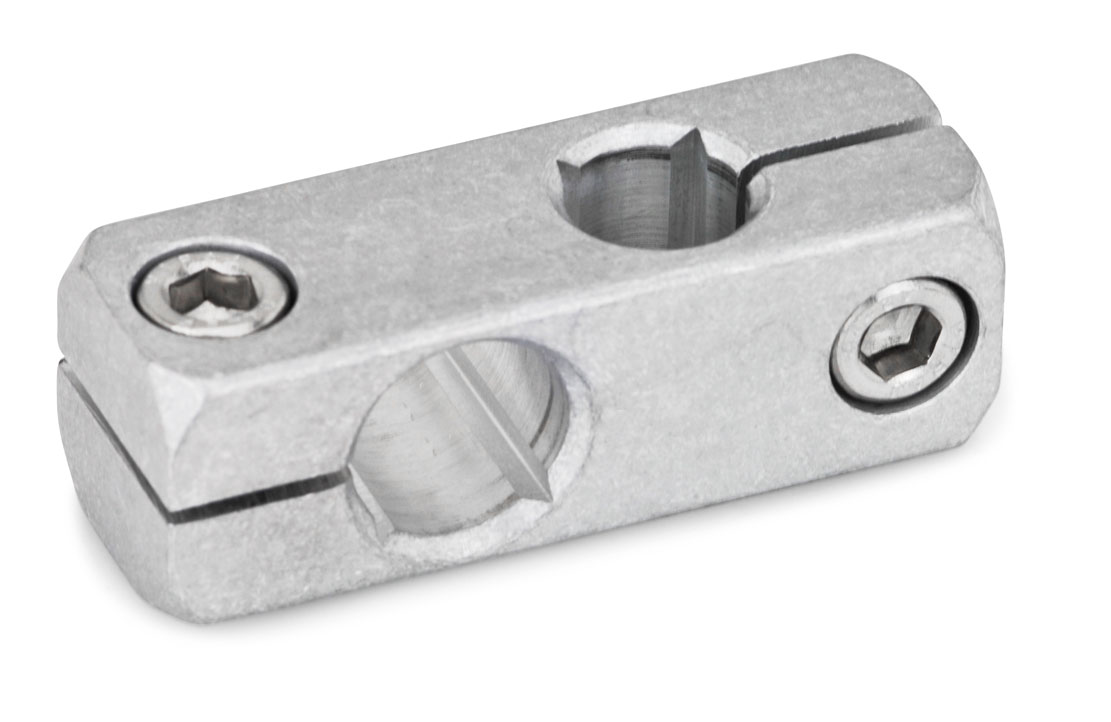

Krysskobling GN474 av slipt eller svarteloksert aluminium
Krysskobling av slipt eller svarteloksert aluminium, med unbrakoskruer av rustfritt stål.
ELS: svarteloksert. MT: slipt.
Røret som brukes, må ikke ha toleranse som er grovere enn h11. Vi kan også levere en passende låsespak (GN511) hvis det er ønskelig.
Bestillingseksempel: GN474-B15-B10-ELS
CAD-filer
| d1 | d2 | d3 | k | l1 | l2 | m | s1 | s2 | Passande låsspak |
| 8 | 8 | M 4 | 14 | 37 | 13,5 | 10 | - | - | GN511-M4-14 |
| 10 | 8 | M 5 | 16 | 46 | 17 | 12 | 8 | - | GN511-M5-16 |
| 10 | 10 | M 5 | 16 | 46 | 17 | 12 | 8 | 8 | GN511-M5-16 |
| 12 | 8 | M 5 | 16 | 48 | 17 | 14 | 10 | - | GN511-M5-16 |
| 12 | 12 | M 5 | 16 | 48 | 17 | 14 | 10 | 10 | GN511-M5-16 |
| 15 | 10 | M 6 | 20 | 58 | 20,5 | 17 | 12 | 8 | GN511-M6-20 |
| 15 | 12 | M 6 | 20 | 58 | 20,5 | 17 | 12 | 10 | GN511-M6-20 |
| 15 | 15 | M 6 | 20 | 58 | 20,5 | 17 | 12 | 12 | GN511-M6-20 |
| 16 | 12 | M 6 | 20 | 59 | 20,5 | 18 | - | 10 | GN511-M6-20 |
| 16 | 16 | M 6 | 20 | 59 | 20,5 | 18 | - | - | GN511-M6-20 |
| 20 | 15 | M 6 | 25 | 65 | 21,5 | 22 | 16 | 12 | GN511-M6-25 |
| 20 | 16 | M 6 | 25 | 65 | 21,5 | 22 | 16 | - | GN511-M6-25 |
| 20 | 20 | M 6 | 25 | 65 | 21,5 | 22 | 16 | 16 | GN511-M6-25 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN474-B10-B10-ELS | Krysskobling, aluminium | 145,50 kr | 181,88 kr | Kontakt oss for å bestille | ||
| GN474-B10-B10-MT | Krysskobling, aluminium | 127,50 kr | 159,38 kr | Kontakt oss for å bestille | ||
| GN474-B10-B8-ELS | Krysskobling, aluminium | 145,50 kr | 181,88 kr | Kontakt oss for å bestille | ||
| GN474-B10-B8-MT | Krysskobling, aluminium | 127,50 kr | 159,38 kr | Kontakt oss for å bestille | ||
| GN474-B12-B12-ELS | Krysskobling, aluminium | 152,00 kr | 190,00 kr | Kontakt oss for å bestille | ||
| GN474-B12-B12-MT | Krysskobling, aluminium | 133,50 kr | 166,88 kr | Kontakt oss for å bestille | ||
| GN474-B12-B8-ELS | Krysskobling, aluminium | 154,50 kr | 193,13 kr | Kontakt oss for å bestille | ||
| GN474-B12-B8-MT | Krysskobling, aluminium | 133,50 kr | 166,88 kr | Kontakt oss for å bestille | ||
| GN474-B15-B10-ELS | Krysskobling, aluminium | 180,50 kr | 225,63 kr | Kontakt oss for å bestille | ||
| GN474-B15-B10-MT | Krysskobling, aluminium | 158,50 kr | 198,13 kr | Kontakt oss for å bestille | ||
| GN474-B15-B12-ELS | Krysskobling, aluminium | 180,50 kr | 225,63 kr | Kontakt oss for å bestille | ||
| GN474-B15-B12-MT | Krysskobling, aluminium | 158,50 kr | 198,13 kr | Kontakt oss for å bestille | ||
| GN474-B15-B15-ELS | Krysskobling, aluminium | 180,50 kr | 225,63 kr | Kontakt oss for å bestille | ||
| GN474-B15-B15-MT | Krysskobling, aluminium | 158,50 kr | 198,13 kr | Kontakt oss for å bestille | ||
| GN474-B16-B12-ELS | Krysskobling, aluminium | 174,50 kr | 218,13 kr | Kontakt oss for å bestille | ||
| GN474-B16-B12-MT | Krysskobling, aluminium | 152,50 kr | 190,63 kr | Kontakt oss for å bestille | ||
| GN474-B16-B16-ELS | Krysskobling, aluminium | 174,50 kr | 218,13 kr | Kontakt oss for å bestille | ||
| GN474-B16-B16-MT | Krysskobling, aluminium | 152,50 kr | 190,63 kr | Kontakt oss for å bestille | ||
| GN474-B20-B15-ELS | Krysskobling, aluminium | 223,00 kr | 278,75 kr | Kontakt oss for å bestille | ||
| GN474-B20-B15-MT | Krysskobling, aluminium | 198,50 kr | 248,13 kr | Kontakt oss for å bestille | ||
| GN474-B20-B16-ELS | Krysskobling, aluminium | 223,00 kr | 278,75 kr | Kontakt oss for å bestille | ||
| GN474-B20-B16-MT | Krysskobling, aluminium | 198,50 kr | 248,13 kr | Kontakt oss for å bestille | ||
| GN474-B20-B20-ELS | Krysskobling, aluminium | 223,00 kr | 278,75 kr | Kontakt oss for å bestille | ||
| GN474-B20-B20-MT | Krysskobling, aluminium | 198,50 kr | 248,13 kr | Kontakt oss for å bestille | ||
| GN474-B8-B8-ELS | Krysskobling, aluminium | 144,00 kr | 180,00 kr | Kontakt oss for å bestille | ||
| GN474-B8-B8-MT | Krysskobling, aluminium | 124,00 kr | 155,00 kr | Kontakt oss for å bestille | ||
