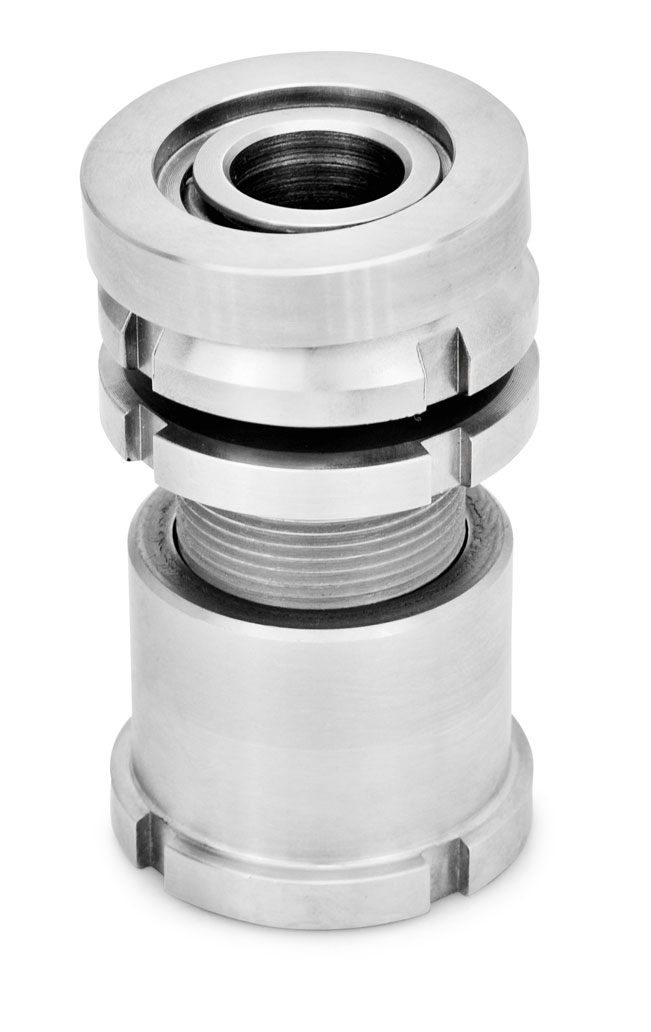

Nivelleringselement GN350.5 NI av rustfritt stål, med låsemutter
Nivelleringselement av rustfritt stål, med låsemutter.
Bestillingseksempel: GN350.5-45-11-41-NI
Relaterte produkter
CAD-filer
| d1 | d2 | h1 | h2 | d3 | h3 | För gänga | Max. statisk belastning (kN)* | Passande hakmutternyckel | |||
| Kort variant | Lång variant | Kort variant | Lång variant | Kort variant | Lång variant | ||||||
| 25 | 6,6 | 27 | 40 | 31 | 50 | M 15 x 1 | 4 | 10 | M 6 | 27,1 | DIN1810-A25-28 |
| 32 | 6,6 | 32 | 49 | 37 | 63 | M 20 x 1 | 5 | 14 | M 6 | 43,4 | DIN1810-A30-32 |
| 32 | 9 | 32 | 49 | 37 | 63 | M 20 x 1 | 5 | 14 | M 8 | 43,4 | DIN1810-A30-32 |
| 32 | 11 | 32 | 49 | 37 | 63 | M 20 x 1 | 5 | 14 | M 10 | 43,4 | DIN1810-A30-32 |
| 45 | 11 | 41 | 61 | 48 | 79 | M 30 x 1,5 | 7 | 18 | M 10 | 84 | DIN1810-A45-50 |
| 45 | 13,5 | 41 | 61 | 48 | 79 | M 30 x 1,5 | 7 | 18 | M 12 | 84 | DIN1810-A45-50 |
| 45 | 17,5 | 41 | 61 | 48 | 79 | M 30 x 1,5 | 7 | 18 | M 16 | 84 | DIN1810-A45-50 |
| 58 | 17,5 | 53 | 79 | 62 | 102 | M 40 x 1,5 | 9 | 23 | M 16 | 148 | DIN1810-A58-62 |
| 58 | 22 | 53 | 79 | 62 | 102 | M 40 x 1,5 | 9 | 23 | M 20 | 148 | DIN1810-A58-62 |
| 58 | 26 | 53 | 79 | 62 | 102 | M 40 x 1,5 | 9 | 23 | M 24 | 148 | DIN1810-A58-62 |
| 70 | 22 | 61 | 94 | 71 | 123 | M 50 x 1,5 | 10 | 29 | M 20 | 225 | DIN1810-A68-75 |
| 70 | 26 | 61 | 94 | 71 | 123 | M 50 x 1,5 | 10 | 29 | M 24 | 225 | DIN1810-A68-75 |
| 70 | 33 | 61 | 94 | 71 | 123 | M 50 x 1,5 | 10 | 29 | M 30 | 225 | DIN1810-A68-75 |
| 80 | 26 | 67 | 105 | 79 | 144 | M 60 x 2 | 12 | 39 | M 24 | 323 | DIN1810-A80-90 |
| 80 | 33 | 67 | 105 | 79 | 144 | M 60 x 2 | 12 | 39 | M 30 | 323 | DIN1810-A80-90 |
| 80 | 39 | 67 | 105 | 79 | 144 | M 60 x 2 | 12 | 39 | M 36 | 323 | DIN1810-A80-90 |
| * Före åtdragning |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN350.5-25-6,6-27-NI | Nivelleringselement av rustfritt stål | 1 018,00 kr | 1 272,50 kr | Kontakt oss for å bestille | ||
| GN350.5-25-6,6-40-NI | Nivelleringselement av rustfritt stål | 1 086,00 kr | 1 357,50 kr | Kontakt oss for å bestille | ||
| GN350.5-32-11-32-NI | Nivelleringselement av rustfritt stål | 1 189,00 kr | 1 486,25 kr | Kontakt oss for å bestille | ||
| GN350.5-32-11-49-NI | Nivelleringselement av rustfritt stål | 1 193,00 kr | 1 491,25 kr | Kontakt oss for å bestille | ||
| GN350.5-32-6,6-32-NI | Nivelleringselement av rustfritt stål | 1 189,00 kr | 1 486,25 kr | Kontakt oss for å bestille | ||
| GN350.5-32-6,6-49-NI | Nivelleringselement av rustfritt stål | 1 209,00 kr | 1 511,25 kr | Kontakt oss for å bestille | ||
| GN350.5-32-9-32-NI | Nivelleringselement av rustfritt stål | 1 189,00 kr | 1 486,25 kr | Kontakt oss for å bestille | ||
| GN350.5-32-9-49-NI | Nivelleringselement av rustfritt stål | 1 209,00 kr | 1 511,25 kr | Kontakt oss for å bestille | ||
| GN350.5-45-11-41-NI | Nivelleringselement av rustfritt stål | 1 582,00 kr | 1 977,50 kr | Kontakt oss for å bestille | ||
| GN350.5-45-11-61-NI | Nivelleringselement av rustfritt stål | 1 616,00 kr | 2 020,00 kr | Kontakt oss for å bestille | ||
| GN350.5-45-13,5-41-NI | Nivelleringselement av rustfritt stål | 1 582,00 kr | 1 977,50 kr | Kontakt oss for å bestille | ||
| GN350.5-45-13,5-61-NI | Nivelleringselement av rustfritt stål | 1 616,00 kr | 2 020,00 kr | Kontakt oss for å bestille | ||
| GN350.5-45-17,5-41-NI | Nivelleringselement av rustfritt stål | 1 582,00 kr | 1 977,50 kr | Kontakt oss for å bestille | ||
| GN350.5-45-17,5-61-NI | Nivelleringselement av rustfritt stål | 1 616,00 kr | 2 020,00 kr | Kontakt oss for å bestille | ||
| GN350.5-58-17,5-53-NI | Nivelleringselement av rustfritt stål | 2 140,00 kr | 2 675,00 kr | Kontakt oss for å bestille | ||
| GN350.5-58-17,5-79-NI | Nivelleringselement av rustfritt stål | 2 295,00 kr | 2 868,75 kr | Kontakt oss for å bestille | ||
| GN350.5-58-22-53-NI | Nivelleringselement av rustfritt stål | 2 140,00 kr | 2 675,00 kr | Kontakt oss for å bestille | ||
| GN350.5-58-22-79-NI | Nivelleringselement av rustfritt stål | 2 295,00 kr | 2 868,75 kr | Kontakt oss for å bestille | ||
| GN350.5-58-26-53-NI | Nivelleringselement av rustfritt stål | 2 140,00 kr | 2 675,00 kr | Kontakt oss for å bestille | ||
| GN350.5-58-26-79-NI | Nivelleringselement av rustfritt stål | 2 295,00 kr | 2 868,75 kr | Kontakt oss for å bestille | ||
| GN350.5-70-22-61-NI | Nivelleringselement av rustfritt stål | 3 213,00 kr | 4 016,25 kr | Kontakt oss for å bestille | ||
| GN350.5-70-22-94-NI | Nivelleringselement av rustfritt stål | 3 580,00 kr | 4 475,00 kr | Kontakt oss for å bestille | ||
| GN350.5-70-26-61-NI | Nivelleringselement av rustfritt stål | 3 213,00 kr | 4 016,25 kr | Kontakt oss for å bestille | ||
| GN350.5-70-26-94-NI | Nivelleringselement av rustfritt stål | 3 580,00 kr | 4 475,00 kr | Kontakt oss for å bestille | ||
| GN350.5-70-33-61-NI | Nivelleringselement av rustfritt stål | 3 213,00 kr | 4 016,25 kr | Kontakt oss for å bestille | ||
| GN350.5-70-33-94-NI | Nivelleringselement av rustfritt stål | 3 580,00 kr | 4 475,00 kr | Kontakt oss for å bestille | ||
| GN350.5-80-26-105-NI | Nivelleringselement av rustfritt stål | 5 026,00 kr | 6 282,50 kr | Kontakt oss for å bestille | ||
| GN350.5-80-26-67-NI | Nivelleringselement av rustfritt stål | 4 022,00 kr | 5 027,50 kr | Kontakt oss for å bestille | ||
| GN350.5-80-33-105-NI | Nivelleringselement av rustfritt stål | 5 026,00 kr | 6 282,50 kr | Kontakt oss for å bestille | ||
| GN350.5-80-33-67-NI | Nivelleringselement av rustfritt stål | 4 022,00 kr | 5 027,50 kr | Kontakt oss for å bestille | ||
| GN350.5-80-39-105-NI | Nivelleringselement av rustfritt stål | 5 003,00 kr | 6 253,75 kr | Kontakt oss for å bestille | ||
| GN350.5-80-39-67-NI | Nivelleringselement av rustfritt stål | 4 022,00 kr | 5 027,50 kr | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
