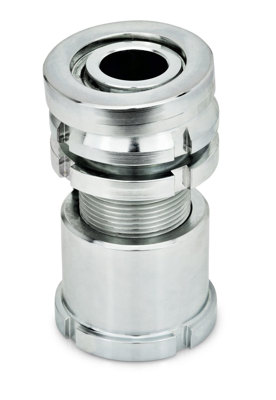

Nivelleringselement GN350.5 av galvanisert stål, med låsemutter
Nivelleringselement av galvanisert stål, med låsemutter.
Bestillingseksempel: GN350.5-45-11-61-ST
Relaterte produkter
CAD-filer

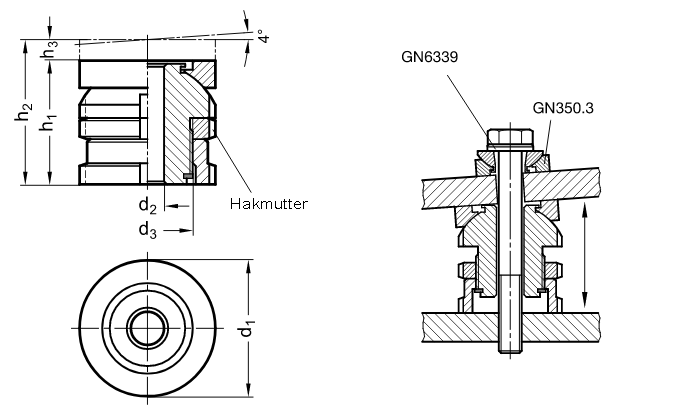

| d1 | d2 | h1 | h2 | d3 | h3 | För gänga | Max. statisk belastning (kN)* | Passande hakmutternyckel | |||
| Kort variant | Lång variant | Kort variant | Lång variant | Kort variant | Lång variant | ||||||
| 25 | 6,6 | 27 | 40 | 31 | 50 | M 15 x 1 | 4 | 10 | M 6 | 40 | DIN1810-A25-28 |
| 32 | 6,6 | 32 | 49 | 37 | 63 | M 20 x 1 | 5 | 14 | M 6 | 65 | DIN1810-A30-32 |
| 32 | 9 | 32 | 49 | 37 | 63 | M 20 x 1 | 5 | 14 | M 8 | 65 | DIN1810-A30-32 |
| 32 | 11 | 32 | 49 | 37 | 63 | M 20 x 1 | 5 | 14 | M 10 | 65 | DIN1810-A30-32 |
| 45 | 11 | 41 | 61 | 48 | 79 | M 30 x 1,5 | 7 | 18 | M 10 | 120 | DIN1810-A45-50 |
| 45 | 13,5 | 41 | 61 | 48 | 79 | M 30 x 1,5 | 7 | 18 | M 12 | 120 | DIN1810-A45-50 |
| 45 | 17,5 | 41 | 61 | 48 | 79 | M 30 x 1,5 | 7 | 18 | M 16 | 120 | DIN1810-A45-50 |
| 58 | 17,5 | 53 | 79 | 62 | 102 | M 40 x 1,5 | 9 | 23 | M 16 | 210 | DIN1810-A58-62 |
| 58 | 22 | 53 | 79 | 62 | 102 | M 40 x 1,5 | 9 | 23 | M 20 | 210 | DIN1810-A58-62 |
| 58 | 26 | 53 | 79 | 62 | 102 | M 40 x 1,5 | 9 | 23 | M 24 | 210 | DIN1810-A58-62 |
| 70 | 22 | 61 | 94 | 71 | 123 | M 50 x 1,5 | 10 | 29 | M 20 | 330 | DIN1810-A68-75 |
| 70 | 26 | 61 | 94 | 71 | 123 | M 50 x 1,5 | 10 | 29 | M 24 | 330 | DIN1810-A68-75 |
| 70 | 33 | 61 | 94 | 71 | 123 | M 50 x 1,5 | 10 | 29 | M 30 | 330 | DIN1810-A68-75 |
| 80 | 26 | 67 | 105 | 79 | 144 | M 60 x 2 | 12 | 39 | M 24 | 495 | DIN1810-A80-90 |
| 80 | 33 | 67 | 105 | 79 | 144 | M 60 x 2 | 12 | 39 | M 30 | 495 | DIN1810-A80-90 |
| 80 | 39 | 67 | 105 | 79 | 144 | M 60 x 2 | 12 | 39 | M 36 | 495 | DIN1810-A80-90 |
| * Före åtdragning |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN350.5-25-6,6-27-ST | Nivelleringselement av galvanisert stål | 716,00 kr | 895,00 kr | Kontakt oss for å bestille | ||
| GN350.5-25-6,6-40-ST | Nivelleringselement av galvanisert stål | 792,00 kr | 990,00 kr | Kontakt oss for å bestille | ||
| GN350.5-32-11-32-ST | Nivelleringselement av galvanisert stål | 806,00 kr | 1 007,50 kr | Kontakt oss for å bestille | ||
| GN350.5-32-11-49-ST | Nivelleringselement av galvanisert stål | 927,00 kr | 1 158,75 kr | Kontakt oss for å bestille | ||
| GN350.5-32-6,6-32-ST | Nivelleringselement av galvanisert stål | 810,00 kr | 1 012,50 kr | Kontakt oss for å bestille | ||
| GN350.5-32-6,6-49-ST | Nivelleringselement av galvanisert stål | 927,00 kr | 1 158,75 kr | Kontakt oss for å bestille | ||
| GN350.5-32-9-32-ST | Nivelleringselement av galvanisert stål | 810,00 kr | 1 012,50 kr | Kontakt oss for å bestille | ||
| GN350.5-32-9-49-ST | Nivelleringselement av galvanisert stål | 927,00 kr | 1 158,75 kr | Kontakt oss for å bestille | ||
| GN350.5-45-11-41-ST | Nivelleringselement av galvanisert stål | 1 161,00 kr | 1 451,25 kr | Kontakt oss for å bestille | ||
| GN350.5-45-11-61-ST | Nivelleringselement av galvanisert stål | 1 301,00 kr | 1 626,25 kr | Kontakt oss for å bestille | ||
| GN350.5-45-13,5-41-ST | Nivelleringselement av galvanisert stål | 1 150,00 kr | 1 437,50 kr | Kontakt oss for å bestille | ||
| GN350.5-45-13,5-61-ST | Nivelleringselement av galvanisert stål | 1 301,00 kr | 1 626,25 kr | Kontakt oss for å bestille | ||
| GN350.5-45-17,5-41-ST | Nivelleringselement av galvanisert stål | 1 028,00 kr | 1 285,00 kr | Kontakt oss for å bestille | ||
| GN350.5-45-17,5-61-ST | Nivelleringselement av galvanisert stål | 1 289,00 kr | 1 611,25 kr | Kontakt oss for å bestille | ||
| GN350.5-58-17,5-53-ST | Nivelleringselement av galvanisert stål | 1 628,00 kr | 2 035,00 kr | Kontakt oss for å bestille | ||
| GN350.5-58-17,5-79-ST | Nivelleringselement av galvanisert stål | 1 828,00 kr | 2 285,00 kr | Kontakt oss for å bestille | ||
| GN350.5-58-22-53-ST | Nivelleringselement av galvanisert stål | 1 620,00 kr | 2 025,00 kr | Kontakt oss for å bestille | ||
| GN350.5-58-22-79-ST | Nivelleringselement av galvanisert stål | 1 819,00 kr | 2 273,75 kr | Kontakt oss for å bestille | ||
| GN350.5-58-26-53-ST | Nivelleringselement av galvanisert stål | 1 612,00 kr | 2 015,00 kr | Kontakt oss for å bestille | ||
| GN350.5-58-26-79-ST | Nivelleringselement av galvanisert stål | 1 810,00 kr | 2 262,50 kr | Kontakt oss for å bestille | ||
| GN350.5-70-22-61-ST | Nivelleringselement av galvanisert stål | 2 229,00 kr | 2 786,25 kr | Kontakt oss for å bestille | ||
| GN350.5-70-22-94-ST | Nivelleringselement av galvanisert stål | 2 355,00 kr | 2 943,75 kr | Kontakt oss for å bestille | ||
| GN350.5-70-26-61-ST | Nivelleringselement av galvanisert stål | 2 218,00 kr | 2 772,50 kr | Kontakt oss for å bestille | ||
| GN350.5-70-26-94-ST | Nivelleringselement av galvanisert stål | 2 344,00 kr | 2 930,00 kr | Kontakt oss for å bestille | ||
| GN350.5-70-33-61-ST | Nivelleringselement av galvanisert stål | 2 208,00 kr | 2 760,00 kr | Kontakt oss for å bestille | ||
| GN350.5-70-33-94-ST | Nivelleringselement av galvanisert stål | 2 344,00 kr | 2 930,00 kr | Kontakt oss for å bestille | ||
| GN350.5-80-26-105-ST | Nivelleringselement av galvanisert stål | 3 210,00 kr | 4 012,50 kr | Kontakt oss for å bestille | ||
| GN350.5-80-26-67-ST | Nivelleringselement av galvanisert stål | 2 617,00 kr | 3 271,25 kr | Kontakt oss for å bestille | ||
| GN350.5-80-33-105-ST | Nivelleringselement av galvanisert stål | 3 178,00 kr | 3 972,50 kr | Kontakt oss for å bestille | ||
| GN350.5-80-33-67-ST | Nivelleringselement av galvanisert stål | 2 591,00 kr | 3 238,75 kr | Kontakt oss for å bestille | ||
| GN350.5-80-39-105-ST | Nivelleringselement av galvanisert stål | 3 146,00 kr | 3 932,50 kr | Kontakt oss for å bestille | ||
| GN350.5-80-39-67-ST | Nivelleringselement av galvanisert stål | 2 552,00 kr | 3 190,00 kr | Kontakt oss for å bestille | ||
