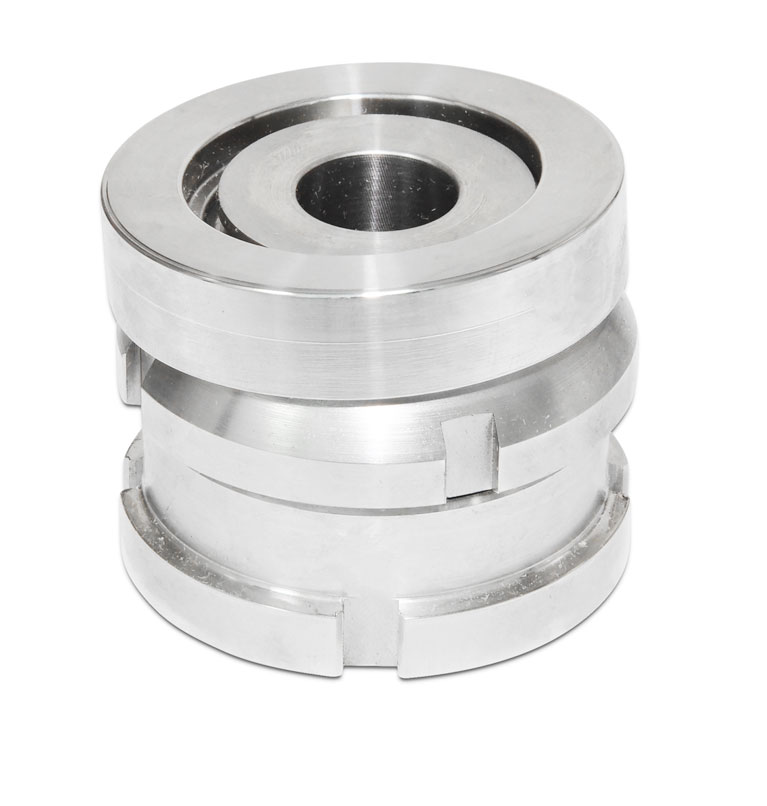

Nivelleringselement GN350.2 NI av rustfritt stål
Nivelleringselement av rustfritt stål.
Bestillingseksempel: GN350.2-45-17,5-34-NI
Relaterte produkter
CAD-filer

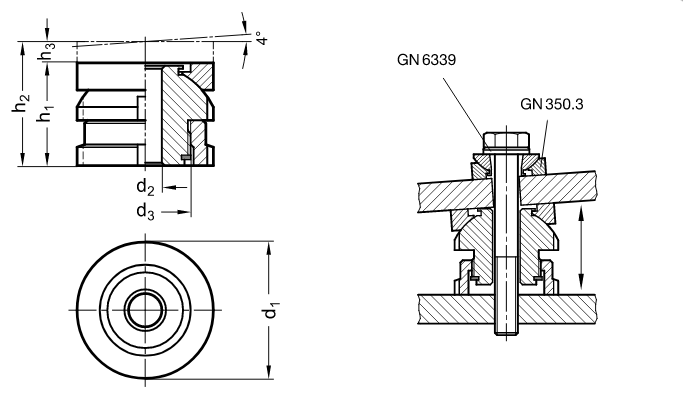

| d1 | d2 | d3 | h1 | h2 | h3 | För gänga | Max. statisk belastning (kN)* | Passande hakmutternyckel | |||
| Lång variant | Kort variant | Lång variant | Kort variant | ||||||||
| 25 | 6,6 | M 15 x 1 | 22 | 35 | 26 | 50 | 4 | 15 | M 6 | 27,1 | DIN 1810-A25-28 |
| 32 | 6,6 | M 20 x 1 | 26 | 43 | 31 | 63 | 5 | 20 | M 6 | 43,4 | DIN 1810-A30-32 |
| 32 | 9 | M 20 x 1 | 26 | 43 | 31 | 63 | 5 | 20 | M 8 | 43,4 | DIN 1810-A30-32 |
| 32 | 11 | M 20 x 1 | 26 | 43 | 31 | 63 | 5 | 20 | M 10 | 43,4 | DIN 1810-A30-32 |
| 45 | 11 | M 30 x 1,5 | 34 | 54 | 41 | 79 | 7 | 25 | M 10 | 84 | DIN 1810-A45-50 |
| 45 | 13,5 | M 30 x 1,5 | 34 | 54 | 41 | 79 | 7 | 25 | M 12 | 84 | DIN 1810-A45-50 |
| 45 | 17,5 | M 30 x 1,5 | 34 | 54 | 41 | 79 | 7 | 25 | M 16 | 84 | DIN 1810-A45-50 |
| 58 | 17,5 | M 40 x 1,5 | 44 | 70 | 53 | 102 | 9 | 32 | M 16 | 148 | DIN 1810-A58-62 |
| 58 | 22 | M 40 x 1,5 | 44 | 70 | 53 | 102 | 9 | 32 | M 20 | 148 | DIN 1810-A58-62 |
| 58 | 26 | M 40 x 1,5 | 44 | 70 | 53 | 102 | 9 | 32 | M 24 | 148 | DIN 1810-A58-62 |
| 70 | 22 | M 50 x 1,5 | 50 | 83 | 60 | 123 | 10 | 40 | M 20 | 225 | DIN 1810-A68-75 |
| 70 | 26 | M 50 x 1,5 | 50 | 83 | 60 | 123 | 10 | 40 | M 24 | 225 | DIN 1810-A68-75 |
| 70 | 33 | M 50 x 1,5 | 50 | 83 | 60 | 123 | 10 | 40 | M 30 | 225 | DIN 1810-A68-75 |
| 80 | 26 | M 60 x 2 | 56 | 94 | 68 | 144 | 12 | 50 | M 24 | 323 | DIN 1810-A80-90 |
| 80 | 33 | M 60 x 2 | 56 | 94 | 68 | 144 | 12 | 50 | M 30 | 323 | DIN 1810-A80-90 |
| 80 | 39 | M 60 x 2 | 56 | 94 | 68 | 144 | 12 | 50 | M 36 | 323 | DIN 1810-A80-90 |
| * Före åtdragning |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN350.2-25-6,6-22-NI | Nivelleringselement av rustfritt stål | 711,00 kr | 888,75 kr | Kontakt oss for å bestille | ||
| GN350.2-25-6,6-35-NI | Nivelleringselement av rustfritt stål | 985,00 kr | 1 231,25 kr | Kontakt oss for å bestille | ||
| GN350.2-32-11-26-NI | Nivelleringselement av rustfritt stål | 851,00 kr | 1 063,75 kr | Kontakt oss for å bestille | ||
| GN350.2-32-11-43-NI | Nivelleringselement av rustfritt stål | 1 199,00 kr | 1 498,75 kr | Kontakt oss for å bestille | ||
| GN350.2-32-6,6-26-NI | Nivelleringselement av rustfritt stål | 851,00 kr | 1 063,75 kr | Kontakt oss for å bestille | ||
| GN350.2-32-6,6-43-NI | Nivelleringselement av rustfritt stål | 1 199,00 kr | 1 498,75 kr | Kontakt oss for å bestille | ||
| GN350.2-32-9-26-NI | Nivelleringselement av rustfritt stål | 849,00 kr | 1 061,25 kr | Kontakt oss for å bestille | ||
| GN350.2-32-9-43-NI | Nivelleringselement av rustfritt stål | 1 199,00 kr | 1 498,75 kr | Kontakt oss for å bestille | ||
| GN350.2-45-11-34-NI | Nivelleringselement av rustfritt stål | 1 223,00 kr | 1 528,75 kr | Kontakt oss for å bestille | ||
| GN350.2-45-11-54-NI | Nivelleringselement av rustfritt stål | 1 576,00 kr | 1 970,00 kr | Kontakt oss for å bestille | ||
| GN350.2-45-13,5-34-NI | Nivelleringselement av rustfritt stål | 1 223,00 kr | 1 528,75 kr | Kontakt oss for å bestille | ||
| GN350.2-45-13,5-54-NI | Nivelleringselement av rustfritt stål | 1 576,00 kr | 1 970,00 kr | Kontakt oss for å bestille | ||
| GN350.2-45-17,5-34-NI | Nivelleringselement av rustfritt stål | 1 223,00 kr | 1 528,75 kr | Kontakt oss for å bestille | ||
| GN350.2-45-17,5-54-NI | Nivelleringselement av rustfritt stål | 1 576,00 kr | 1 970,00 kr | Kontakt oss for å bestille | ||
| GN350.2-58-17,5-44-NI | Nivelleringselement av rustfritt stål | 1 670,00 kr | 2 087,50 kr | Kontakt oss for å bestille | ||
| GN350.2-58-17,5-70-NI | Nivelleringselement av rustfritt stål | 2 125,00 kr | 2 656,25 kr | Kontakt oss for å bestille | ||
| GN350.2-58-22-44-NI | Nivelleringselement av rustfritt stål | 1 670,00 kr | 2 087,50 kr | Kontakt oss for å bestille | ||
| GN350.2-58-22-70-NI | Nivelleringselement av rustfritt stål | 2 125,00 kr | 2 656,25 kr | Kontakt oss for å bestille | ||
| GN350.2-58-26-44-NI | Nivelleringselement av rustfritt stål | 1 670,00 kr | 2 087,50 kr | Kontakt oss for å bestille | ||
| GN350.2-58-26-70-NI | Nivelleringselement av rustfritt stål | 2 125,00 kr | 2 656,25 kr | Kontakt oss for å bestille | ||
| GN350.2-70-22-50-NI | Nivelleringselement av rustfritt stål | 2 288,00 kr | 2 860,00 kr | Kontakt oss for å bestille | ||
| GN350.2-70-22-83-NI | Nivelleringselement av rustfritt stål | 3 387,00 kr | 4 233,75 kr | Kontakt oss for å bestille | ||
| GN350.2-70-26-50-NI | Nivelleringselement av rustfritt stål | 2 288,00 kr | 2 860,00 kr | Kontakt oss for å bestille | ||
| GN350.2-70-26-83-NI | Nivelleringselement av rustfritt stål | 3 387,00 kr | 4 233,75 kr | Kontakt oss for å bestille | ||
| GN350.2-70-33-50-NI | Nivelleringselement av rustfritt stål | 2 288,00 kr | 2 860,00 kr | Kontakt oss for å bestille | ||
| GN350.2-70-33-83-NI | Nivelleringselement av rustfritt stål | 3 387,00 kr | 4 233,75 kr | Kontakt oss for å bestille | ||
| GN350.2-80-26-56-NI | Nivelleringselement av rustfritt stål | 2 991,00 kr | 3 738,75 kr | Kontakt oss for å bestille | ||
| GN350.2-80-26-94-NI | Nivelleringselement av rustfritt stål | 4 639,00 kr | 5 798,75 kr | Kontakt oss for å bestille | ||
| GN350.2-80-33-56-NI | Nivelleringselement av rustfritt stål | 4 713,00 kr | 5 891,25 kr | Kontakt oss for å bestille | ||
| GN350.2-80-33-94-NI | Nivelleringselement av rustfritt stål | 4 639,00 kr | 5 798,75 kr | Kontakt oss for å bestille | ||
| GN350.2-80-39-56-NI | Nivelleringselement av rustfritt stål | 2 991,00 kr | 3 738,75 kr | Kontakt oss for å bestille | ||
| GN350.2-80-39-94-NI | Nivelleringselement av rustfritt stål | 4 639,00 kr | 5 798,75 kr | Kontakt oss for å bestille | ||
