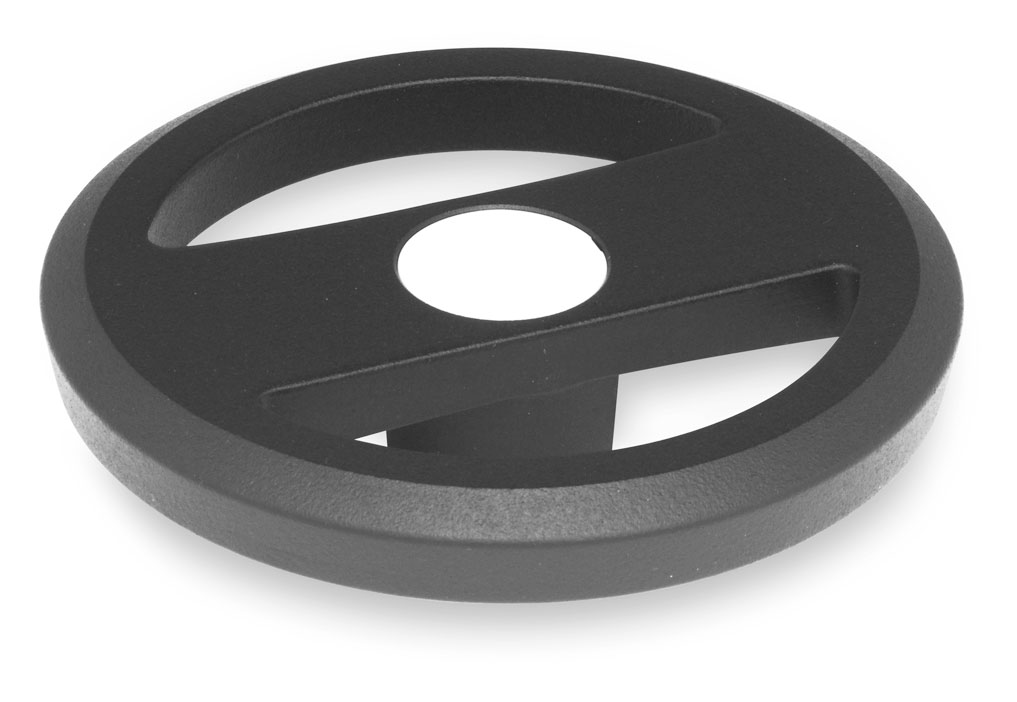

Maskinratt GN924 av pulverlakkert aluminium, med eller uten håndtak
Maskinratt av pulverlakkert aluminium, med eller uten vribart håndtak.
Type A: uten håndtak. Type R: med vribart håndtak. Type B: uten kilespor. Type K: med kilespor.
SW: svart (RAL 9005). SR: sølv (RAL 9006).
Bestillingseksempel: GN924-125-K12-A-SR
Forsenket skive GN184 bestilles separat.
CAD-filer

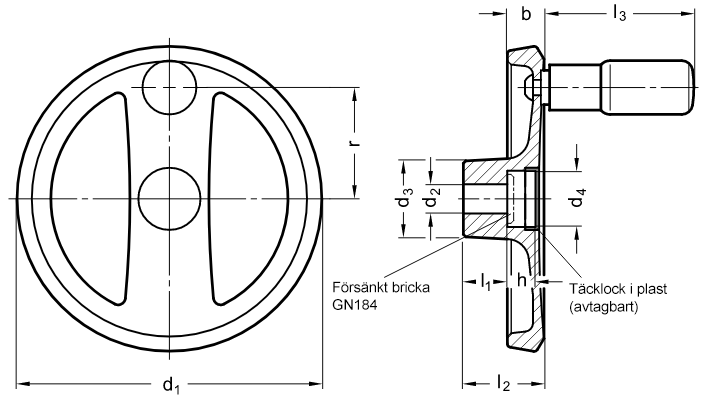

| d1 | d2 H7 | d3 | d4 | b | h | l1 | l2 ≈ | l3 ≈ | r | Ø handtag | Rekommenderad bricka * | |
| 125 | 12 | 14 | 31 | 23 | 15 | 11 | 18 | 33,5 | 61,5 | 45,5 | 22 | GN184-20 |
| 140 | 14 | 16 | 36 | 28,5 | 16,5 | 13 | 19 | 36,5 | 76,5 | 52 | 24 | GN184-25 |
| 160 | 14 | 16 | 36 | 28,5 | 18 | 14,5 | 20 | 39,5 | 76,5 | 61 | 24 | GN184-25 |
| 200 | 18 | 20 | 42 | 36 | 20,5 | 16 | 24 | 45,5 | 85 | 77,5 | 25 | GN184-32 |
| * beställes separat |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN924-125-B12-A-SR | Maskinratt | 256,00 kr | 320,00 kr | Kontakt oss for å bestille | ||
| GN924-125-B12-A-SW | Maskinratt | 256,00 kr | 320,00 kr | Kontakt oss for å bestille | ||
| GN924-125-B12-R-SR | Maskinratt | 364,00 kr | 455,00 kr | Kontakt oss for å bestille | ||
| GN924-125-B12-R-SW | Maskinratt | 364,00 kr | 455,00 kr | Kontakt oss for å bestille | ||
| GN924-125-B14-A-SR | Maskinratt | 256,00 kr | 320,00 kr | Kontakt oss for å bestille | ||
| GN924-125-B14-A-SW | Maskinratt | 256,00 kr | 320,00 kr | Kontakt oss for å bestille | ||
| GN924-125-B14-R-SR | Maskinratt | 364,00 kr | 455,00 kr | Kontakt oss for å bestille | ||
| GN924-125-B14-R-SW | Maskinratt | 364,00 kr | 455,00 kr | Kontakt oss for å bestille | ||
| GN924-125-K12-A-SR | Maskinratt | 296,00 kr | 370,00 kr | Kontakt oss for å bestille | ||
| GN924-125-K12-A-SW | Maskinratt | 296,00 kr | 370,00 kr | Kontakt oss for å bestille | ||
| GN924-125-K12-R-SR | Maskinratt | 404,00 kr | 505,00 kr | Kontakt oss for å bestille | ||
| GN924-125-K12-R-SW | Maskinratt | 404,00 kr | 505,00 kr | Kontakt oss for å bestille | ||
| GN924-125-K14-A-SR | Maskinratt | 296,00 kr | 370,00 kr | Kontakt oss for å bestille | ||
| GN924-125-K14-A-SW | Maskinratt | 296,00 kr | 370,00 kr | Kontakt oss for å bestille | ||
| GN924-125-K14-R-SR | Maskinratt | 404,00 kr | 505,00 kr | Kontakt oss for å bestille | ||
| GN924-125-K14-R-SW | Maskinratt | 404,00 kr | 505,00 kr | Kontakt oss for å bestille | ||
| GN924-140-B14-A-SR | Maskinratt | 300,00 kr | 375,00 kr | Kontakt oss for å bestille | ||
| GN924-140-B14-A-SW | Maskinratt | 300,00 kr | 375,00 kr | Kontakt oss for å bestille | ||
| GN924-140-B14-R-SR | Maskinratt | 414,00 kr | 517,50 kr | Kontakt oss for å bestille | ||
| GN924-140-B14-R-SW | Maskinratt | 414,00 kr | 517,50 kr | Kontakt oss for å bestille | ||
| GN924-140-B16-A-SR | Maskinratt | 300,00 kr | 375,00 kr | Kontakt oss for å bestille | ||
| GN924-140-B16-A-SW | Maskinratt | 300,00 kr | 375,00 kr | Kontakt oss for å bestille | ||
| GN924-140-B16-R-SR | Maskinratt | 414,00 kr | 517,50 kr | Kontakt oss for å bestille | ||
| GN924-140-B16-R-SW | Maskinratt | 414,00 kr | 517,50 kr | Kontakt oss for å bestille | ||
| GN924-140-K14-A-SR | Maskinratt | 341,00 kr | 426,25 kr | Kontakt oss for å bestille | ||
| GN924-140-K14-A-SW | Maskinratt | 341,00 kr | 426,25 kr | Kontakt oss for å bestille | ||
| GN924-140-K14-R-SR | Maskinratt | 456,00 kr | 570,00 kr | Kontakt oss for å bestille | ||
| GN924-140-K14-R-SW | Maskinratt | 456,00 kr | 570,00 kr | Kontakt oss for å bestille | ||
| GN924-140-K16-A-SR | Maskinratt | 341,00 kr | 426,25 kr | Kontakt oss for å bestille | ||
| GN924-140-K16-A-SW | Maskinratt | 341,00 kr | 426,25 kr | Kontakt oss for å bestille | ||
| GN924-140-K16-R-SR | Maskinratt | 456,00 kr | 570,00 kr | Kontakt oss for å bestille | ||
| GN924-140-K16-R-SW | Maskinratt | 456,00 kr | 570,00 kr | Kontakt oss for å bestille | ||
| GN924-160-B14-A-SR | Maskinratt | 372,00 kr | 465,00 kr | Kontakt oss for å bestille | ||
| GN924-160-B14-A-SW | Maskinratt | 372,00 kr | 465,00 kr | Kontakt oss for å bestille | ||
| GN924-160-B14-R-SR | Maskinratt | 489,00 kr | 611,25 kr | Kontakt oss for å bestille | ||
| GN924-160-B14-R-SW | Maskinratt | 489,00 kr | 611,25 kr | Kontakt oss for å bestille | ||
| GN924-160-B16-A-SR | Maskinratt | 372,00 kr | 465,00 kr | Kontakt oss for å bestille | ||
| GN924-160-B16-A-SW | Maskinratt | 372,00 kr | 465,00 kr | Kontakt oss for å bestille | ||
| GN924-160-B16-R-SR | Maskinratt | 489,00 kr | 611,25 kr | Kontakt oss for å bestille | ||
| GN924-160-B16-R-SW | Maskinratt | 489,00 kr | 611,25 kr | Kontakt oss for å bestille | ||
| GN924-160-K14-A-SR | Maskinratt | 412,00 kr | 515,00 kr | Kontakt oss for å bestille | ||
| GN924-160-K14-A-SW | Maskinratt | 412,00 kr | 515,00 kr | Kontakt oss for å bestille | ||
| GN924-160-K14-R-SR | Maskinratt | 529,00 kr | 661,25 kr | Kontakt oss for å bestille | ||
| GN924-160-K14-R-SW | Maskinratt | 529,00 kr | 661,25 kr | Kontakt oss for å bestille | ||
| GN924-160-K16-A-SR | Maskinratt | 412,00 kr | 515,00 kr | Kontakt oss for å bestille | ||
| GN924-160-K16-A-SW | Maskinratt | 412,00 kr | 515,00 kr | Kontakt oss for å bestille | ||
| GN924-160-K16-R-SR | Maskinratt | 529,00 kr | 661,25 kr | Kontakt oss for å bestille | ||
| GN924-160-K16-R-SW | Maskinratt | 529,00 kr | 661,25 kr | Kontakt oss for å bestille | ||
| GN924-200-B18-A-SR | Maskinratt | 497,00 kr | 621,25 kr | Kontakt oss for å bestille | ||
| GN924-200-B18-A-SW | Maskinratt | 497,00 kr | 621,25 kr | Kontakt oss for å bestille | ||
| GN924-200-B18-R-SR | Maskinratt | 629,00 kr | 786,25 kr | Kontakt oss for å bestille | ||
| GN924-200-B18-R-SW | Maskinratt | 629,00 kr | 786,25 kr | Kontakt oss for å bestille | ||
| GN924-200-B20-A-SR | Maskinratt | 497,00 kr | 621,25 kr | Kontakt oss for å bestille | ||
| GN924-200-B20-A-SW | Maskinratt | 497,00 kr | 621,25 kr | Kontakt oss for å bestille | ||
| GN924-200-B20-R-SR | Maskinratt | 629,00 kr | 786,25 kr | Kontakt oss for å bestille | ||
| GN924-200-B20-R-SW | Maskinratt | 629,00 kr | 786,25 kr | Kontakt oss for å bestille | ||
| GN924-200-K18-A-SR | Maskinratt | 538,00 kr | 672,50 kr | Kontakt oss for å bestille | ||
| GN924-200-K18-A-SW | Maskinratt | 538,00 kr | 672,50 kr | Kontakt oss for å bestille | ||
| GN924-200-K18-R-SR | Maskinratt | 670,00 kr | 837,50 kr | Kontakt oss for å bestille | ||
| GN924-200-K18-R-SW | Maskinratt | 670,00 kr | 837,50 kr | Kontakt oss for å bestille | ||
| GN924-200-K20-A-SR | Maskinratt | 538,00 kr | 672,50 kr | Kontakt oss for å bestille | ||
| GN924-200-K20-A-SW | Maskinratt | 538,00 kr | 672,50 kr | Kontakt oss for å bestille | ||
| GN924-200-K20-R-SR | Maskinratt | 670,00 kr | 837,50 kr | Kontakt oss for å bestille | ||
| GN924-200-K20-R-SW | Maskinratt | 670,00 kr | 837,50 kr | Kontakt oss for å bestille | ||
