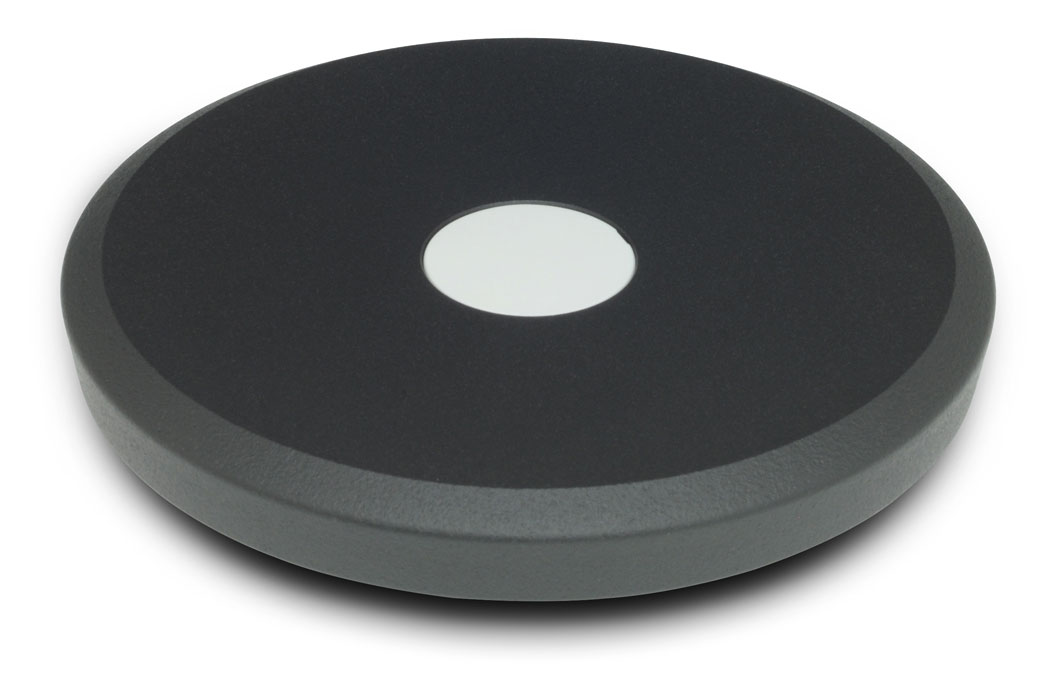

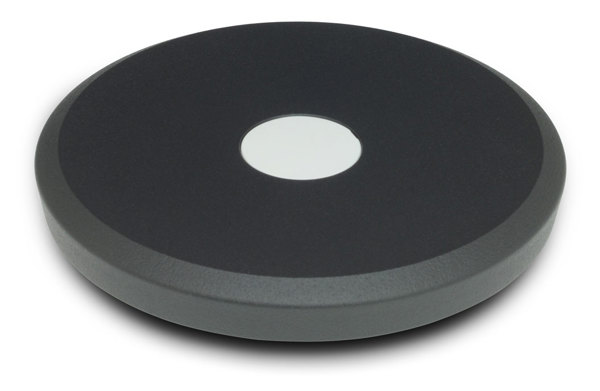

Skiveratt GN923 av pulverlakkert aluminium, med eller uten håndtak
Skiveratt av pulverlakkert aluminium, med eller uten vribart håndtak.

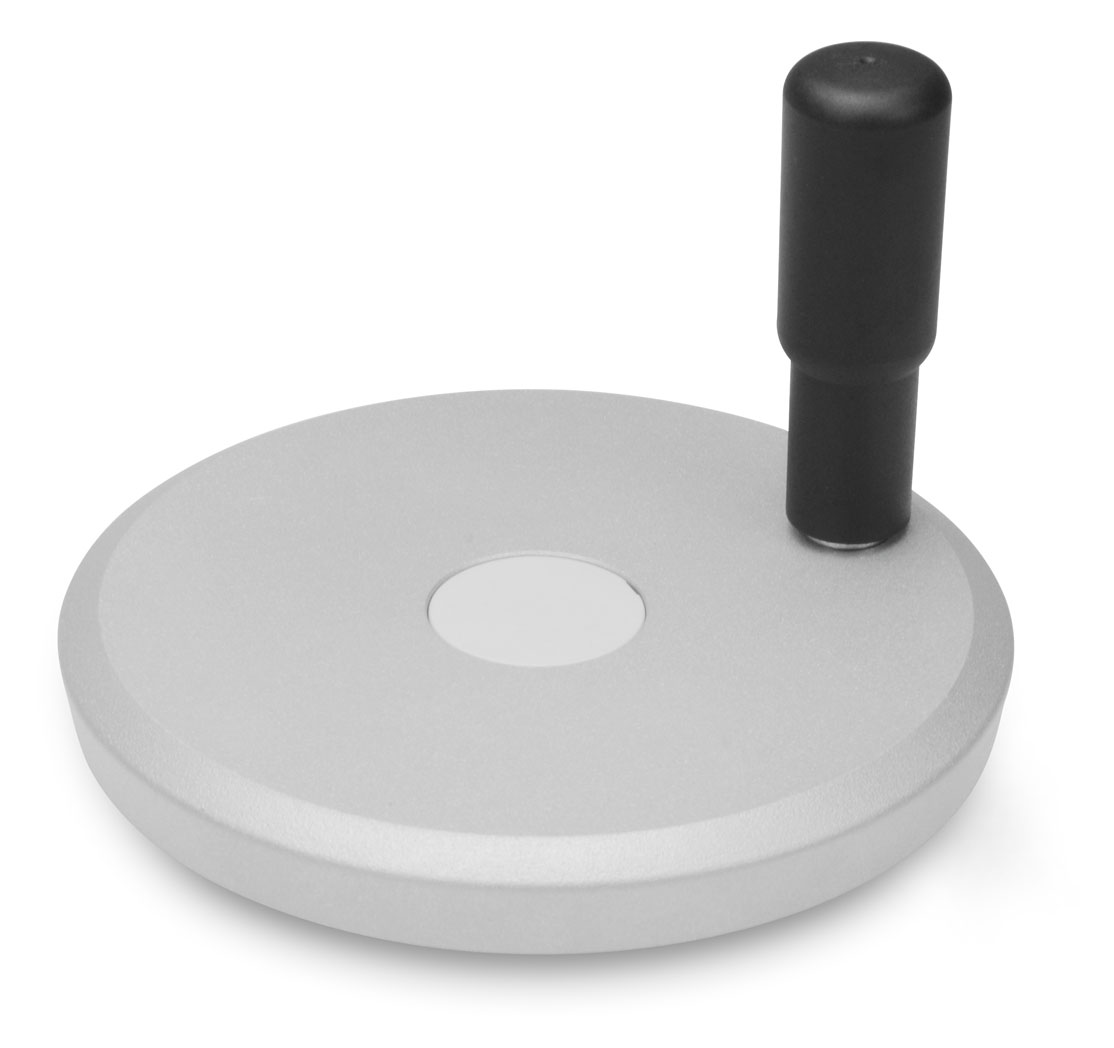

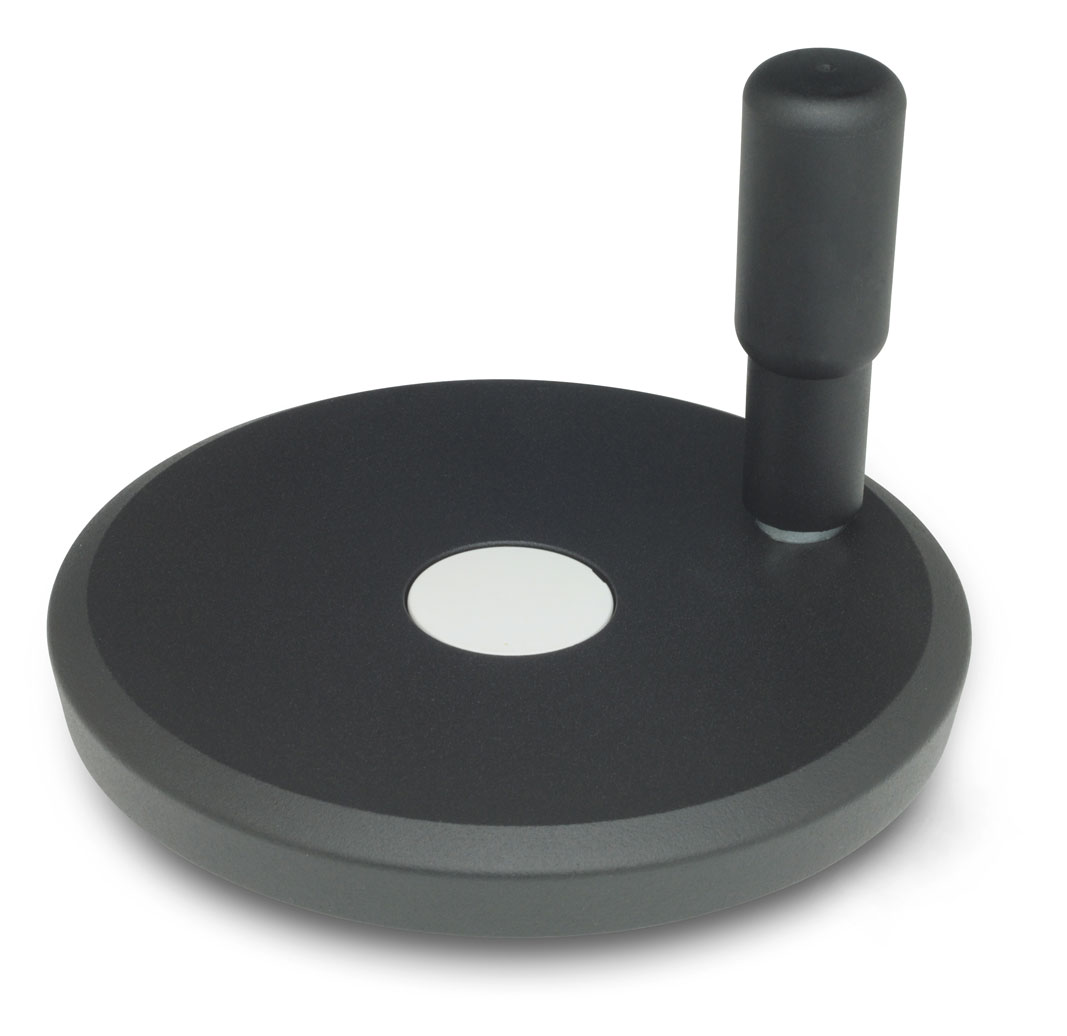

Type A: uten håndtak. Type R: med vribart håndtak.

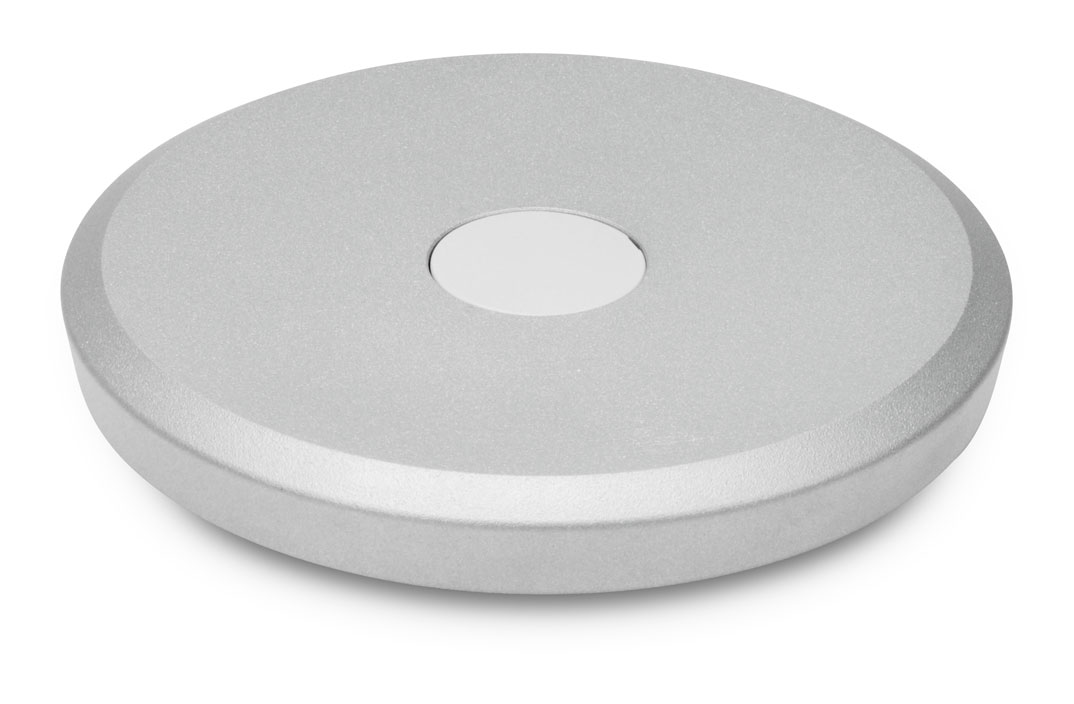

SW: svart (RAL 9005). SR: sølv (RAL 9006).
Bestillingseksempel: GN923-100-B12-R-SW
Forsenket skive GN184 bestilles separat.
CAD-filer

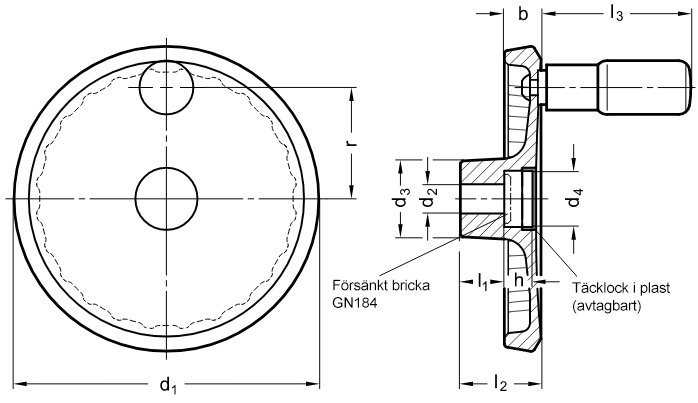

| d1 | d2 H7 | d3 | d4 | b | h | l1 | l2 ≈ | l3 ≈ | r | Ø handtag | Ø handtag | Rekommenderad bricka * | |
| GN 798.2 | GN 599.5 | ||||||||||||
| 50 | 6 | 8 | 20 | 13 | 13 | 7 | 16 | 26 | 20 | 16 | - | 13 | GN184-12 |
| 63 | 8 | 10 | 23 | 17 | 13 | 7 | 16 | 26 | 20 | 20,5 | - | 13 | GN184-16 |
| 80 | 10 | 12 | 26 | 17 | 13 | 7 | 16 | 26 | 43,5 | 27,5 | 16 | - | GN184-16 |
| 100 | 10 | 12 | 28 | 22 | 14 | 9,5 | 17 | 30 | 58 | 36 | 18 | - | GN184-20 |
| 125 | 12 | 14 | 31 | 22 | 15 | 11 | 18 | 33 | 61 | 45,5 | 22 | - | GN184-20 |
| 140 | 14 | 16 | 36 | 28,5 | 16,5 | 13 | 19 | 36 | 76 | 52 | 24 | - | GN184-25 |
| 160 | 14 | 16 | 36 | 28,5 | 18 | 14,5 | 20 | 39 | 76 | 61 | 24 | - | GN184-25 |
| 200 | 18 | 20 | 42 | 36 | 20,5 | 16 | 24 | 45 | 85 | 77,5 | 25 | - | GN184-32 |
| * köps separat |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN923-100-B10-A-SR | Maskinratt | 227,00 kr | 283,75 kr | Kontakt oss for å bestille | ||
| GN923-100-B10-A-SW | Maskinratt | 227,00 kr | 283,75 kr | Kontakt oss for å bestille | ||
| GN923-100-B10-R-SR | Maskinratt | 326,00 kr | 407,50 kr | Kontakt oss for å bestille | ||
| GN923-100-B10-R-SW | Maskinratt | 326,00 kr | 407,50 kr | Kontakt oss for å bestille | ||
| GN923-100-B12-A-SR | Maskinratt | 227,00 kr | 283,75 kr | Kontakt oss for å bestille | ||
| GN923-100-B12-A-SW | Maskinratt | 227,00 kr | 283,75 kr | Kontakt oss for å bestille | ||
| GN923-100-B12-R-SR | Maskinratt | 326,00 kr | 407,50 kr | Kontakt oss for å bestille | ||
| GN923-100-B12-R-SW | Maskinratt | 326,00 kr | 407,50 kr | Kontakt oss for å bestille | ||
| GN923-100-K10-A-SR | Maskinratt | 269,00 kr | 336,25 kr | Kontakt oss for å bestille | ||
| GN923-100-K10-A-SW | Maskinratt | 269,00 kr | 336,25 kr | Kontakt oss for å bestille | ||
| GN923-100-K10-R-SR | Maskinratt | 367,00 kr | 458,75 kr | Kontakt oss for å bestille | ||
| GN923-100-K10-R-SW | Maskinratt | 367,00 kr | 458,75 kr | Kontakt oss for å bestille | ||
| GN923-100-K12-A-SR | Maskinratt | 269,00 kr | 336,25 kr | Kontakt oss for å bestille | ||
| GN923-100-K12-A-SW | Maskinratt | 269,00 kr | 336,25 kr | Kontakt oss for å bestille | ||
| GN923-100-K12-R-SR | Maskinratt | 367,00 kr | 458,75 kr | Kontakt oss for å bestille | ||
| GN923-100-K12-R-SW | Maskinratt | 367,00 kr | 458,75 kr | Kontakt oss for å bestille | ||
| GN923-125-B12-A-SR | Maskinratt | 264,00 kr | 330,00 kr | Kontakt oss for å bestille | ||
| GN923-125-B12-A-SW | Maskinratt | 264,00 kr | 330,00 kr | Kontakt oss for å bestille | ||
| GN923-125-B12-R-SR | Maskinratt | 368,00 kr | 460,00 kr | Kontakt oss for å bestille | ||
| GN923-125-B12-R-SW | Maskinratt | 368,00 kr | 460,00 kr | Kontakt oss for å bestille | ||
| GN923-125-B14-A-SR | Maskinratt | 264,00 kr | 330,00 kr | Kontakt oss for å bestille | ||
| GN923-125-B14-A-SW | Maskinratt | 264,00 kr | 330,00 kr | Kontakt oss for å bestille | ||
| GN923-125-B14-R-SR | Maskinratt | 368,00 kr | 460,00 kr | Kontakt oss for å bestille | ||
| GN923-125-B14-R-SW | Maskinratt | 368,00 kr | 460,00 kr | Kontakt oss for å bestille | ||
| GN923-125-K12-A-SR | Maskinratt | 305,00 kr | 381,25 kr | Kontakt oss for å bestille | ||
| GN923-125-K12-A-SW | Maskinratt | 305,00 kr | 381,25 kr | Kontakt oss for å bestille | ||
| GN923-125-K12-R-SR | Maskinratt | 409,00 kr | 511,25 kr | Kontakt oss for å bestille | ||
| GN923-125-K12-R-SW | Maskinratt | 409,00 kr | 511,25 kr | Kontakt oss for å bestille | ||
| GN923-125-K14-A-SR | Maskinratt | 305,00 kr | 381,25 kr | Kontakt oss for å bestille | ||
| GN923-125-K14-A-SW | Maskinratt | 305,00 kr | 381,25 kr | Kontakt oss for å bestille | ||
| GN923-125-K14-R-SR | Maskinratt | 409,00 kr | 511,25 kr | Kontakt oss for å bestille | ||
| GN923-125-K14-R-SW | Maskinratt | 409,00 kr | 511,25 kr | Kontakt oss for å bestille | ||
| GN923-140-B14-A-SR | Maskinratt | 303,00 kr | 378,75 kr | Kontakt oss for å bestille | ||
| GN923-140-B14-A-SW | Maskinratt | 303,00 kr | 378,75 kr | Kontakt oss for å bestille | ||
| GN923-140-B14-R-SR | Maskinratt | 418,00 kr | 522,50 kr | Kontakt oss for å bestille | ||
| GN923-140-B14-R-SW | Maskinratt | 418,00 kr | 522,50 kr | Kontakt oss for å bestille | ||
| GN923-140-B16-A-SR | Maskinratt | 303,00 kr | 378,75 kr | Kontakt oss for å bestille | ||
| GN923-140-B16-A-SW | Maskinratt | 303,00 kr | 378,75 kr | Kontakt oss for å bestille | ||
| GN923-140-B16-R-SR | Maskinratt | 418,00 kr | 522,50 kr | Kontakt oss for å bestille | ||
| GN923-140-B16-R-SW | Maskinratt | 418,00 kr | 522,50 kr | Kontakt oss for å bestille | ||
| GN923-140-K14-A-SR | Maskinratt | 343,00 kr | 428,75 kr | Kontakt oss for å bestille | ||
| GN923-140-K14-A-SW | Maskinratt | 343,00 kr | 428,75 kr | Kontakt oss for å bestille | ||
| GN923-140-K14-R-SR | Maskinratt | 458,00 kr | 572,50 kr | Kontakt oss for å bestille | ||
| GN923-140-K14-R-SW | Maskinratt | 458,00 kr | 572,50 kr | Kontakt oss for å bestille | ||
| GN923-140-K16-A-SR | Maskinratt | 343,00 kr | 428,75 kr | Kontakt oss for å bestille | ||
| GN923-140-K16-A-SW | Maskinratt | 343,00 kr | 428,75 kr | Kontakt oss for å bestille | ||
| GN923-140-K16-R-SR | Maskinratt | 458,00 kr | 572,50 kr | Kontakt oss for å bestille | ||
| GN923-140-K16-R-SW | Maskinratt | 458,00 kr | 572,50 kr | Kontakt oss for å bestille | ||
| GN923-160-B14-A-SR | Maskinratt | 360,00 kr | 450,00 kr | Kontakt oss for å bestille | ||
| GN923-160-B14-A-SW | Maskinratt | 360,00 kr | 450,00 kr | Kontakt oss for å bestille | ||
| GN923-160-B14-R-SR | Maskinratt | 470,00 kr | 587,50 kr | Kontakt oss for å bestille | ||
| GN923-160-B14-R-SW | Maskinratt | 470,00 kr | 587,50 kr | Kontakt oss for å bestille | ||
| GN923-160-B16-A-SR | Maskinratt | 360,00 kr | 450,00 kr | Kontakt oss for å bestille | ||
| GN923-160-B16-A-SW | Maskinratt | 360,00 kr | 450,00 kr | Kontakt oss for å bestille | ||
| GN923-160-B16-R-SR | Maskinratt | 470,00 kr | 587,50 kr | Kontakt oss for å bestille | ||
| GN923-160-B16-R-SW | Maskinratt | 470,00 kr | 587,50 kr | Kontakt oss for å bestille | ||
| GN923-160-K14-A-SR | Maskinratt | 400,00 kr | 500,00 kr | Kontakt oss for å bestille | ||
| GN923-160-K14-A-SW | Maskinratt | 400,00 kr | 500,00 kr | Kontakt oss for å bestille | ||
| GN923-160-K14-R-SR | Maskinratt | 511,00 kr | 638,75 kr | Kontakt oss for å bestille | ||
| GN923-160-K14-R-SW | Maskinratt | 511,00 kr | 638,75 kr | Kontakt oss for å bestille | ||
| GN923-160-K16-A-SR | Maskinratt | 400,00 kr | 500,00 kr | Kontakt oss for å bestille | ||
| GN923-160-K16-A-SW | Maskinratt | 400,00 kr | 500,00 kr | Kontakt oss for å bestille | ||
| GN923-160-K16-R-SR | Maskinratt | 511,00 kr | 638,75 kr | Kontakt oss for å bestille | ||
| GN923-160-K16-R-SW | Maskinratt | 511,00 kr | 638,75 kr | Kontakt oss for å bestille | ||
| GN923-200-B18-A-SR | Maskinratt | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN923-200-B18-A-SW | Maskinratt | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN923-200-B18-R-SR | Maskinratt | 568,00 kr | 710,00 kr | Kontakt oss for å bestille | ||
| GN923-200-B18-R-SW | Maskinratt | 568,00 kr | 710,00 kr | Kontakt oss for å bestille | ||
| GN923-200-B20-A-SR | Maskinratt | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN923-200-B20-A-SW | Maskinratt | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN923-200-B20-R-SR | Maskinratt | 568,00 kr | 710,00 kr | Kontakt oss for å bestille | ||
| GN923-200-B20-R-SW | Maskinratt | 568,00 kr | 710,00 kr | Kontakt oss for å bestille | ||
| GN923-200-K18-A-SR | Maskinratt | 485,00 kr | 606,25 kr | Kontakt oss for å bestille | ||
| GN923-200-K18-A-SW | Maskinratt | 485,00 kr | 606,25 kr | Kontakt oss for å bestille | ||
| GN923-200-K18-R-SR | Maskinratt | 609,00 kr | 761,25 kr | Kontakt oss for å bestille | ||
| GN923-200-K18-R-SW | Maskinratt | 609,00 kr | 761,25 kr | Kontakt oss for å bestille | ||
| GN923-200-K20-A-SR | Maskinratt | 485,00 kr | 606,25 kr | Kontakt oss for å bestille | ||
| GN923-200-K20-A-SW | Maskinratt | 485,00 kr | 606,25 kr | Kontakt oss for å bestille | ||
| GN923-200-K20-R-SR | Maskinratt | 609,00 kr | 761,25 kr | Kontakt oss for å bestille | ||
| GN923-200-K20-R-SW | Maskinratt | 609,00 kr | 761,25 kr | Kontakt oss for å bestille | ||
| GN923-80-B10-A-SR | Maskinratt | 204,00 kr | 255,00 kr | Kontakt oss for å bestille | ||
| GN923-80-B10-A-SW | Maskinratt | 204,00 kr | 255,00 kr | Kontakt oss for å bestille | ||
| GN923-80-B10-R-SR | Maskinratt | 296,00 kr | 370,00 kr | Kontakt oss for å bestille | ||
| GN923-80-B10-R-SW | Maskinratt | 296,00 kr | 370,00 kr | Kontakt oss for å bestille | ||
| GN923-80-B12-A-SR | Maskinratt | 204,00 kr | 255,00 kr | Kontakt oss for å bestille | ||
| GN923-80-B12-A-SW | Maskinratt | 204,00 kr | 255,00 kr | Kontakt oss for å bestille | ||
| GN923-80-B12-R-SR | Maskinratt | 296,00 kr | 370,00 kr | Kontakt oss for å bestille | ||
| GN923-80-B12-R-SW | Maskinratt | 296,00 kr | 370,00 kr | Kontakt oss for å bestille | ||
| GN923-80-K10-A-SR | Maskinratt | 245,00 kr | 306,25 kr | Kontakt oss for å bestille | ||
| GN923-80-K10-A-SW | Maskinratt | 245,00 kr | 306,25 kr | Kontakt oss for å bestille | ||
| GN923-80-K10-R-SR | Maskinratt | 338,00 kr | 422,50 kr | Kontakt oss for å bestille | ||
| GN923-80-K10-R-SW | Maskinratt | 338,00 kr | 422,50 kr | Kontakt oss for å bestille | ||
| GN923-80-K12-A-SR | Maskinratt | 245,00 kr | 306,25 kr | Kontakt oss for å bestille | ||
| GN923-80-K12-A-SW | Maskinratt | 245,00 kr | 306,25 kr | Kontakt oss for å bestille | ||
| GN923-80-K12-R-SR | Maskinratt | 338,00 kr | 422,50 kr | Kontakt oss for å bestille | ||
| GN923-80-K12-R-SW | Maskinratt | 338,00 kr | 422,50 kr | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
