Hurtigspennende løfteøye av stål

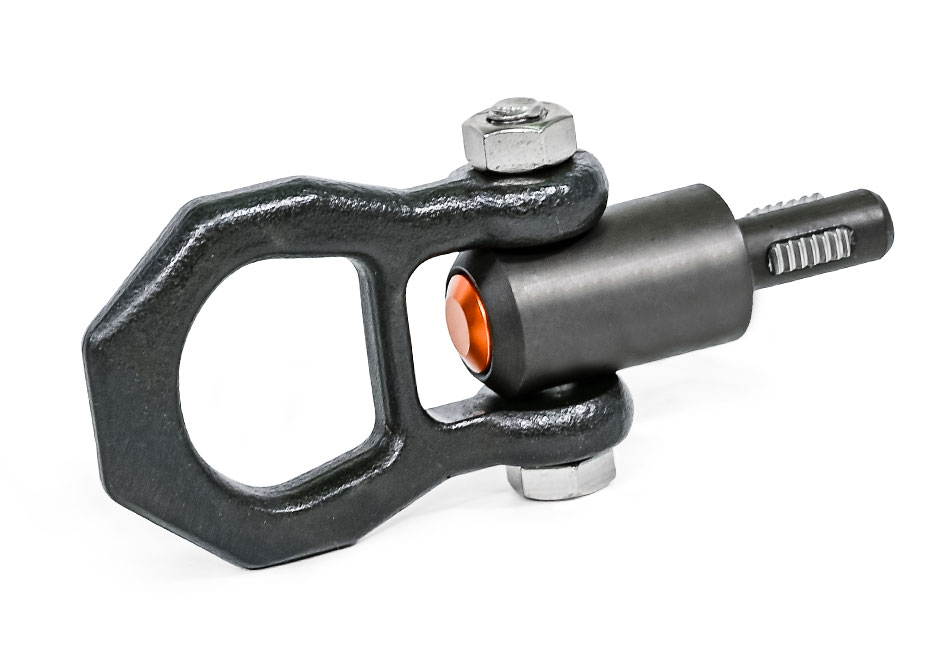

Hurtigspennende løfteøye GN1133 ST av stål

Hurtigspennende løfteøye av varmebehandlet, manganfosfatert stål. Gjengedeler av rustfritt stål (AISI 630). Trykknapp av eloksert aluminium. Fjær av rustfritt stål.

Når knappen holdes inne, frikobles de utvendige gjengedelene, og tappen kan tres inn i det gjengede hullet uten å roteres. Når knappen slippes, trykkes gjengedelene ut og tar tak i den innvendige gjengen.

Bestillingseksempel: GN1133-M12-17-ST

Relaterte produkter

GN1130 ST
GN1133 NI
GN1135 ST

CAD-filer

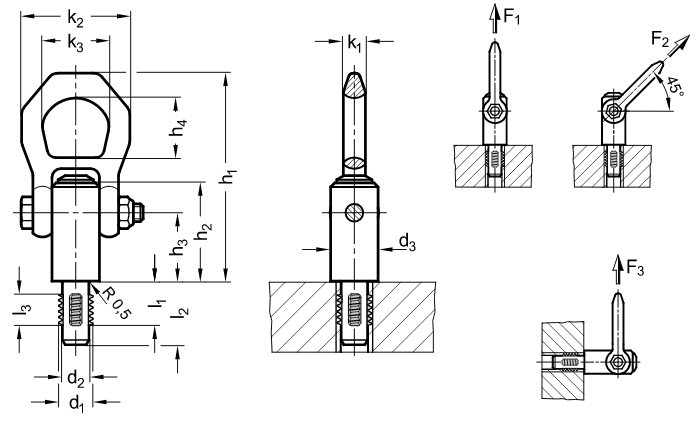

Snabbspännande lyftögla i stål
d1l1d2 -0,07d3h1h2h3h4k1k2k3l2l3Max belastning (kN) *
F1F2F3
M 8126,6221,587,53625,7279,5493017,882,10,90,8
M 10148,3521,587,53625,7279,5493020103,91,51,5
M 121710,0721,587,53625,7279,5493024126,22,52,3
M 161713,821,587,53625,7279,5493024128,44,54,2
M 202217,25301145236,532,6155636301716,67,75
* 5-faldig brottsäkerhet
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN1133-M10-14-STLyftögla, snabbspännande3 611,00 kr4 513,75 krKontakt oss for å bestille
GN1133-M12-17-STLyftögla, snabbspännande3 702,00 kr4 627,50 krKontakt oss for å bestille
GN1133-M16-17-STLyftögla, snabbspännande3 794,00 kr4 742,50 krKontakt oss for å bestille
GN1133-M20-22-STLyftögla, snabbspännande4 325,00 kr5 406,25 krKontakt oss for å bestille
GN1133-M8-12-STLyftögla, snabbspännande3 503,00 kr4 378,75 krKontakt oss for å bestille

Rull sideveis for flere kolonner
