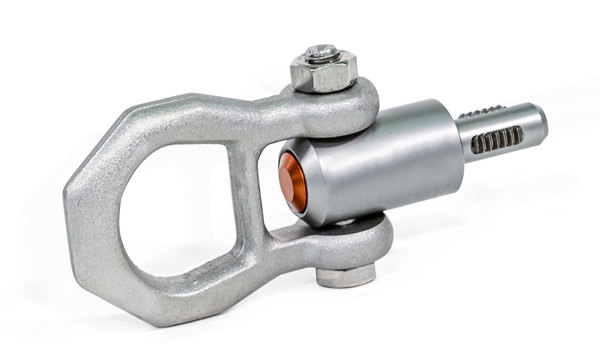

Hurtigspennende løfteøye av rustfritt stål

Hurtigspennende løfteøye GN1133 NI av rustfritt stål

Hurtigspennende løfteøye av rustfritt stål.

Når knappen holdes inne, frikobles de utvendige gjengedelene, og tappen kan tres inn i det gjengede hullet uten å roteres. Når knappen slippes, trykkes gjengedelene ut og tar tak i den innvendige gjengen.

Tapp: AISI 630. Øye: AISI 316Ti. Gjengedeler: AISI 630. Trykknapp av eloksert aluminium. Fjær av rustfritt stål.

Bestillingseksempel: GN1133-M16-17-NI

Relaterte produkter

GN1130 NI
GN1133 ST
GN1135 NI

CAD-filer

Snabbspännande lyftögla i rostfritt stål
d1l1d2 -0,07d3h1h2h3h4k1k2k3l2l3Max belastning (kN) *
F1F2F3
M 8126,6221,587,53625,7279,5493017,882,10,90,8
M 10148,3521,587,53625,7279,5493020103,91,51,5
M 121710,0721,587,53625,7279,5493024126,22,52,3
M 161713,821,587,53625,7279,5493024128,44,54,2
M 202217,25301145236,532,61556363017107,75
* 5-faldig brottsäkerhet
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN1133-M10-14-NILyftögla, snabbspännande, rostfri4 698,00 kr5 872,50 krKontakt oss for å bestille
GN1133-M12-17-NILyftögla, snabbspännande, rostfri4 837,00 kr6 046,25 krKontakt oss for å bestille
GN1133-M16-17-NILyftögla, snabbspännande, rostfri4 925,00 kr6 156,25 krKontakt oss for å bestille
GN1133-M20-22-NILyftögla, snabbspännande, rostfri5 615,00 kr7 018,75 krKontakt oss for å bestille
GN1133-M8-12-NILyftögla, snabbspännande, rostfri4 525,00 kr5 656,25 krKontakt oss for å bestille

Rull sideveis for flere kolonner
