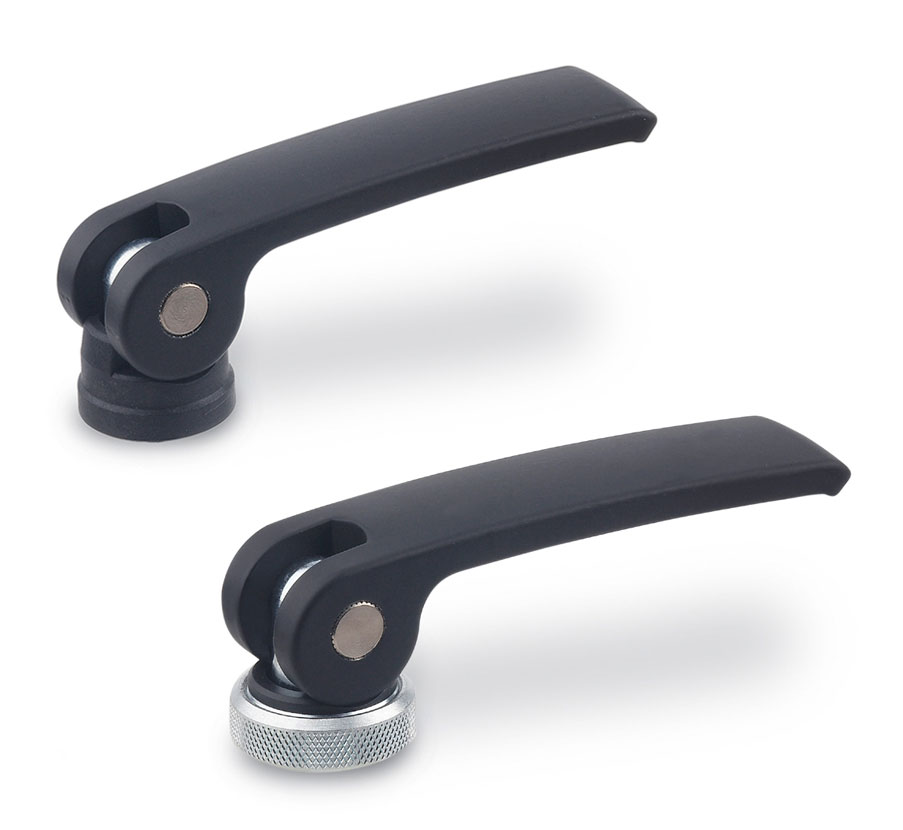

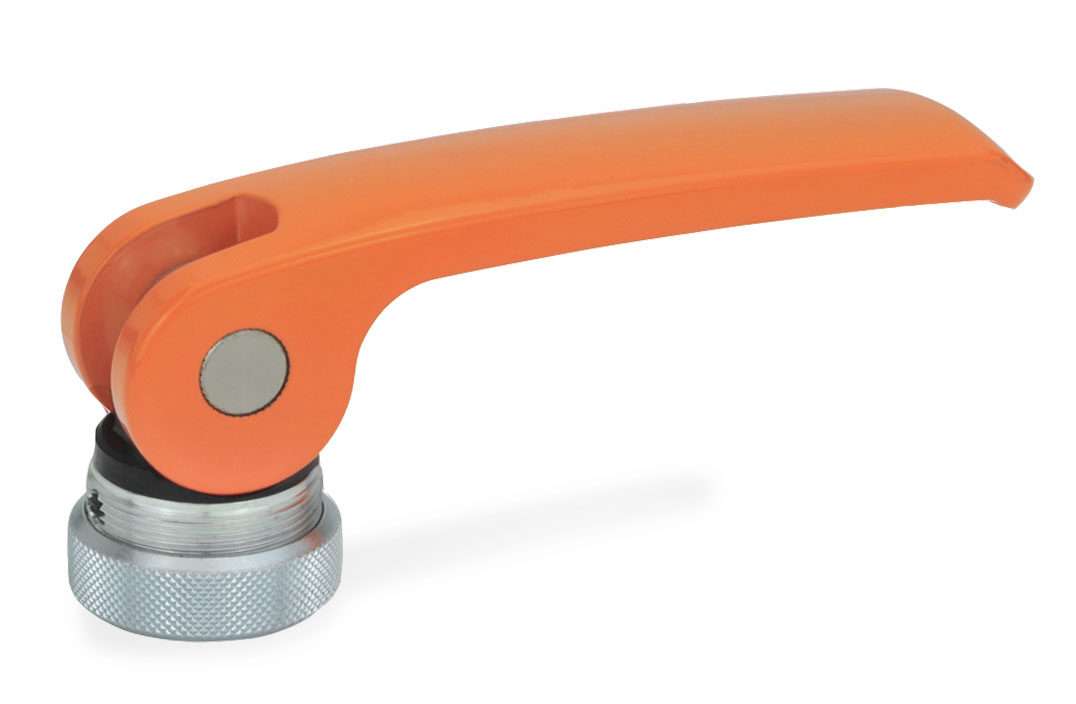

Eksenterspenner GN927 av trykkstøpt sink, med kontaktplate av plast og innvendig gjenge
Eksenterspenner av pulverlakkert trykkstøpt sink, med innvendig gjenge av galvanisert stål. Sylindrisk pinne av rustfritt stål. Kontaktplate av glassfiberarmert plast (type A: Polyacetal, type B: Polyamid).

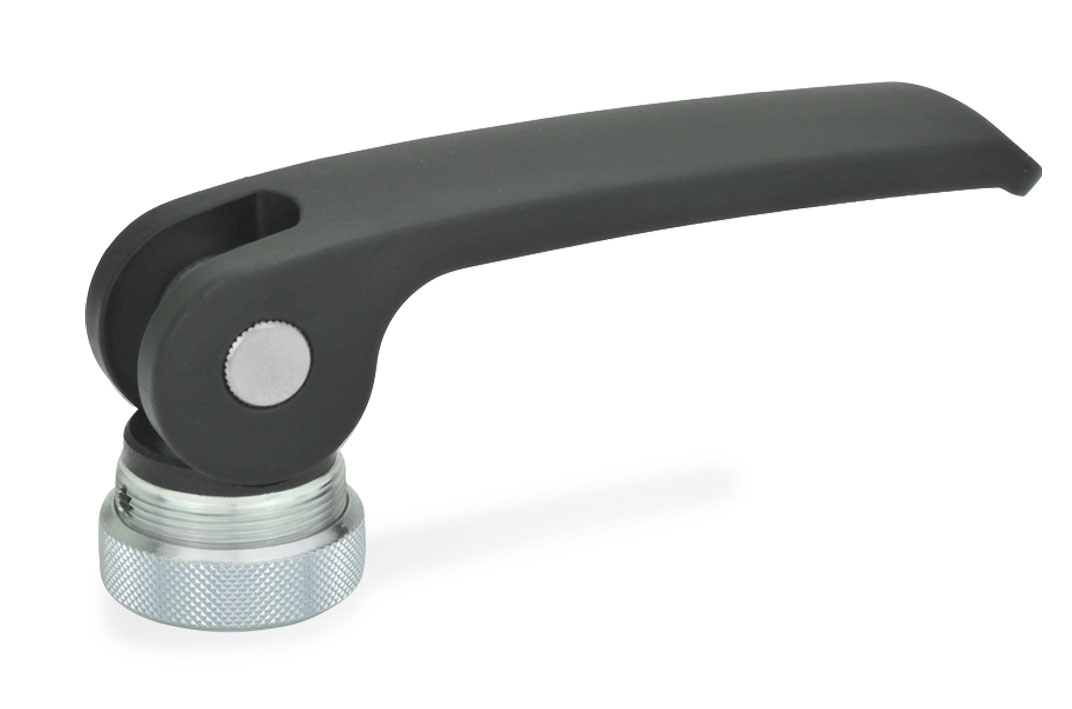

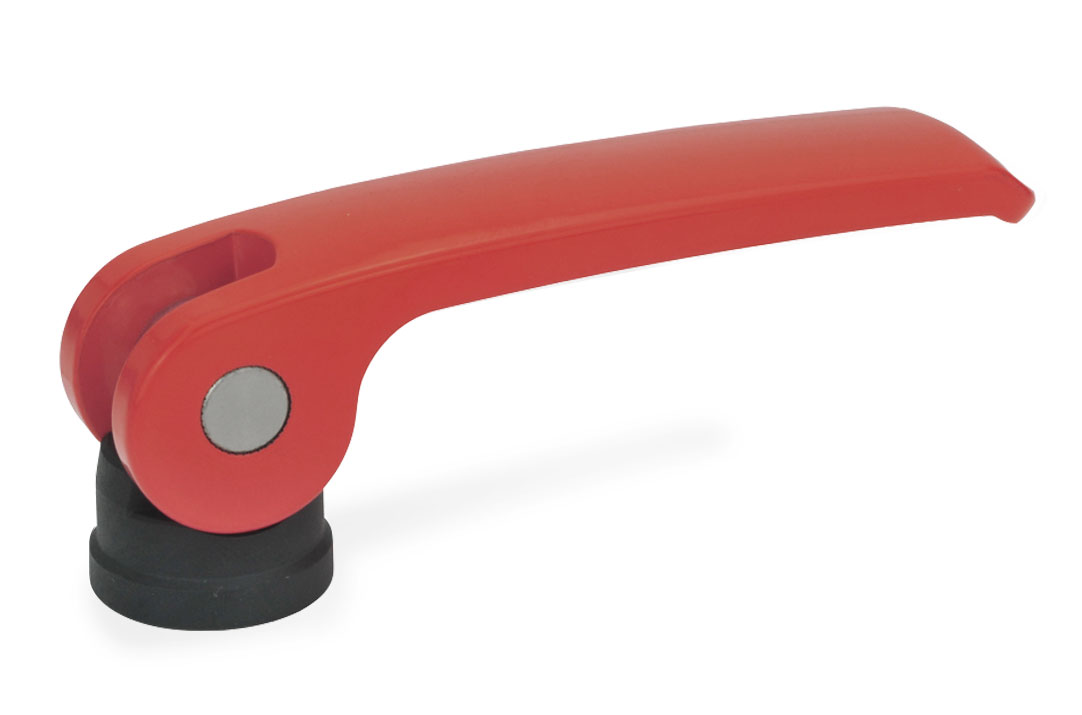

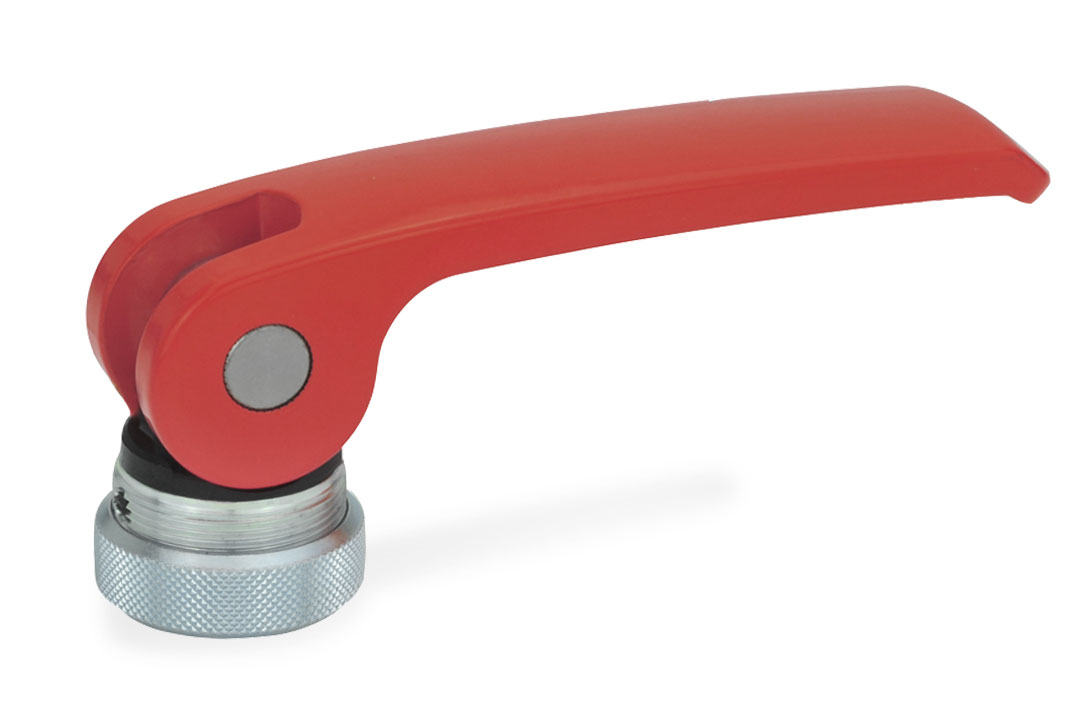

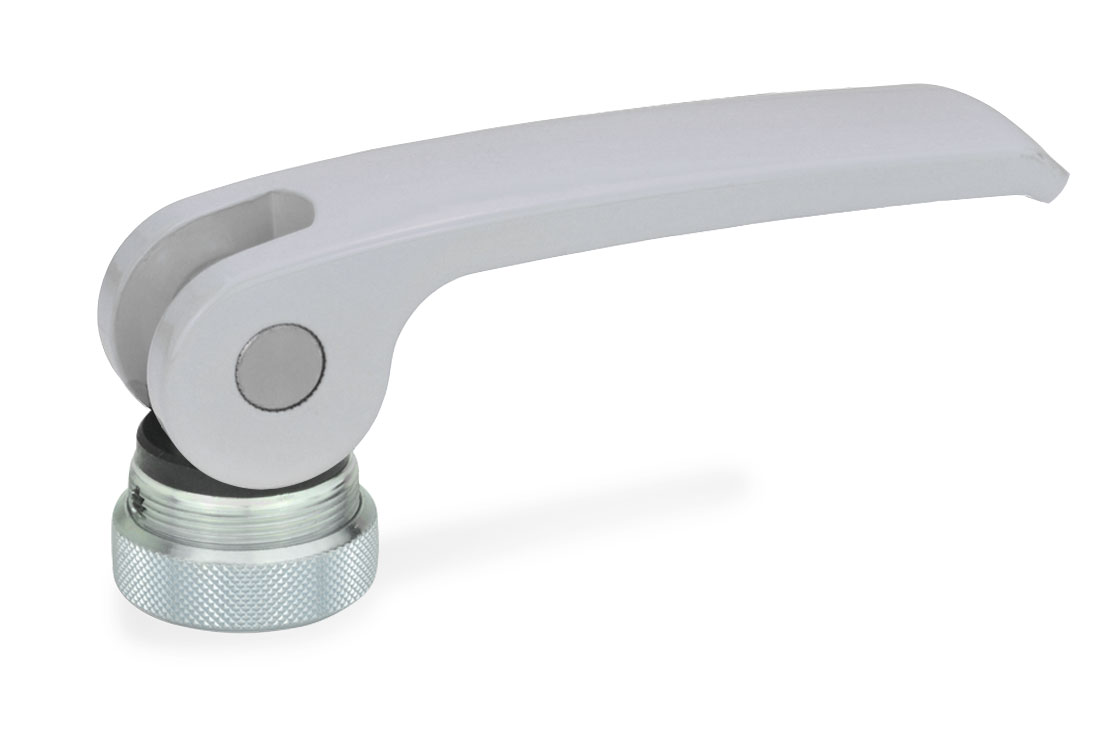

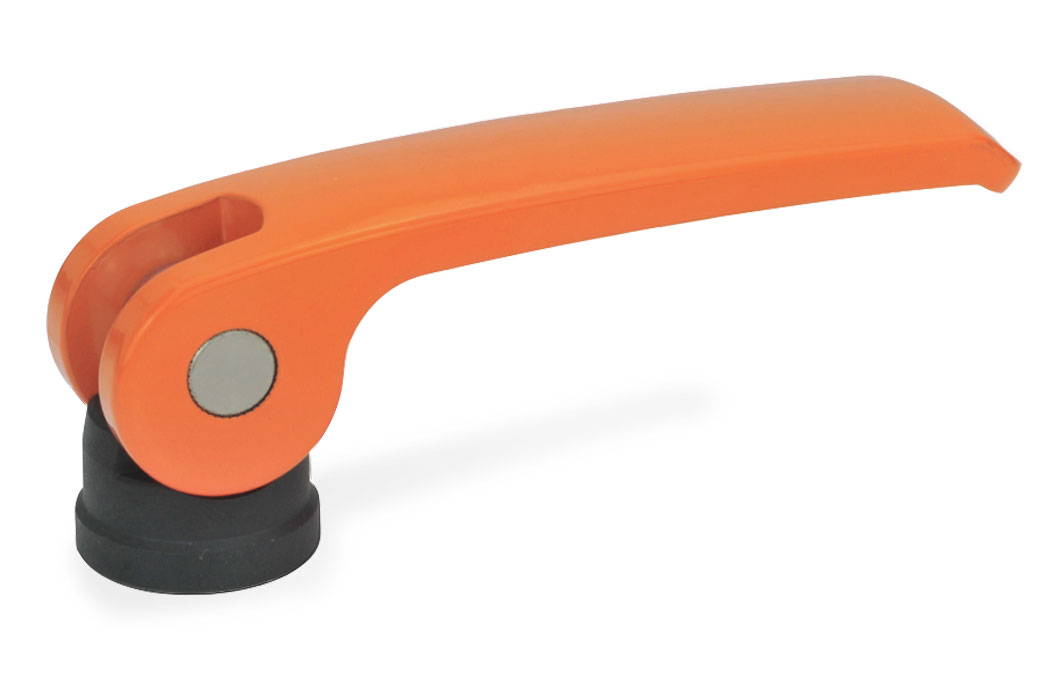

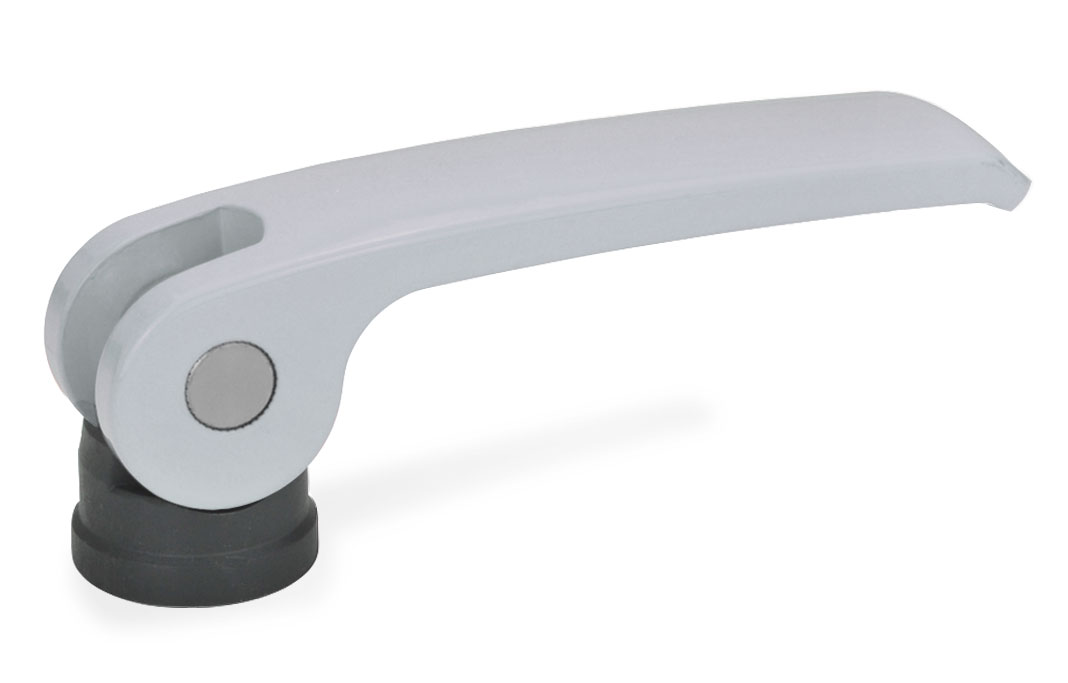

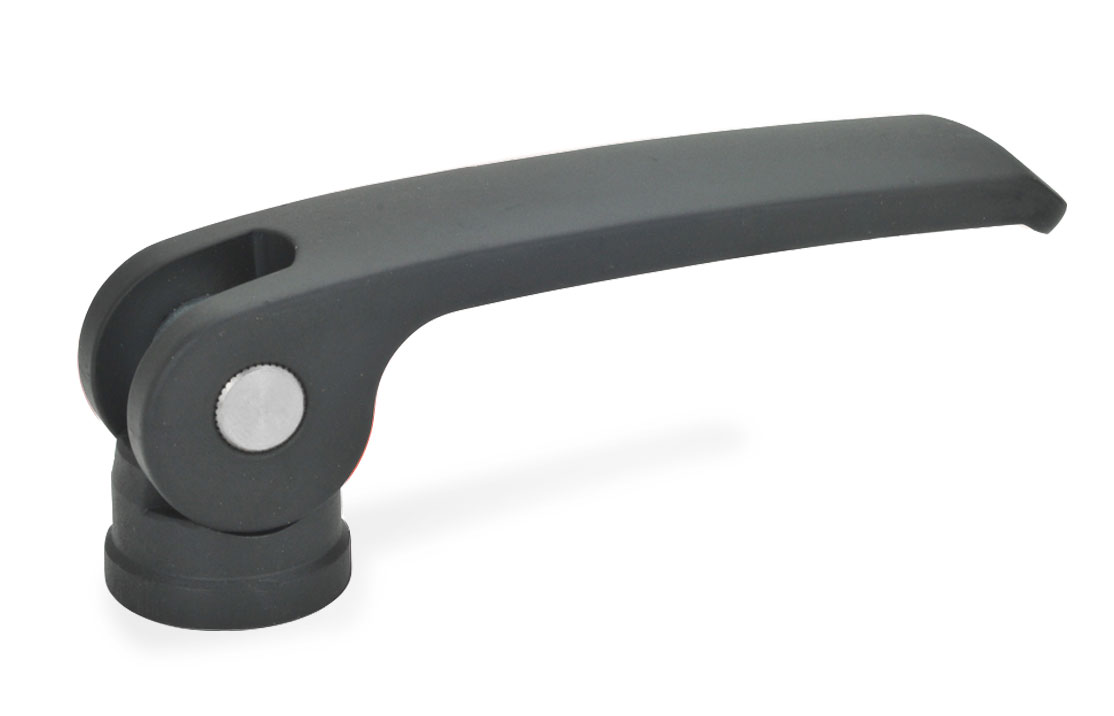

Type A med fingjenget justeringsmutter som gjør det mulig å stille inn både klemkraften og i hvilken posisjon man vil at spaken skal stå (rotasjon rundt gjengens aksel). Se også GN927.4 med rustfri justeringsskrue og -mutter. Type B uten justeringsmutter.
B: svart spak. O: oransje spak. R: rød spak. S: sølvfarget spak.
Bestillingseksempel: GN927 63-M6
Relaterte produkter
CAD-filer

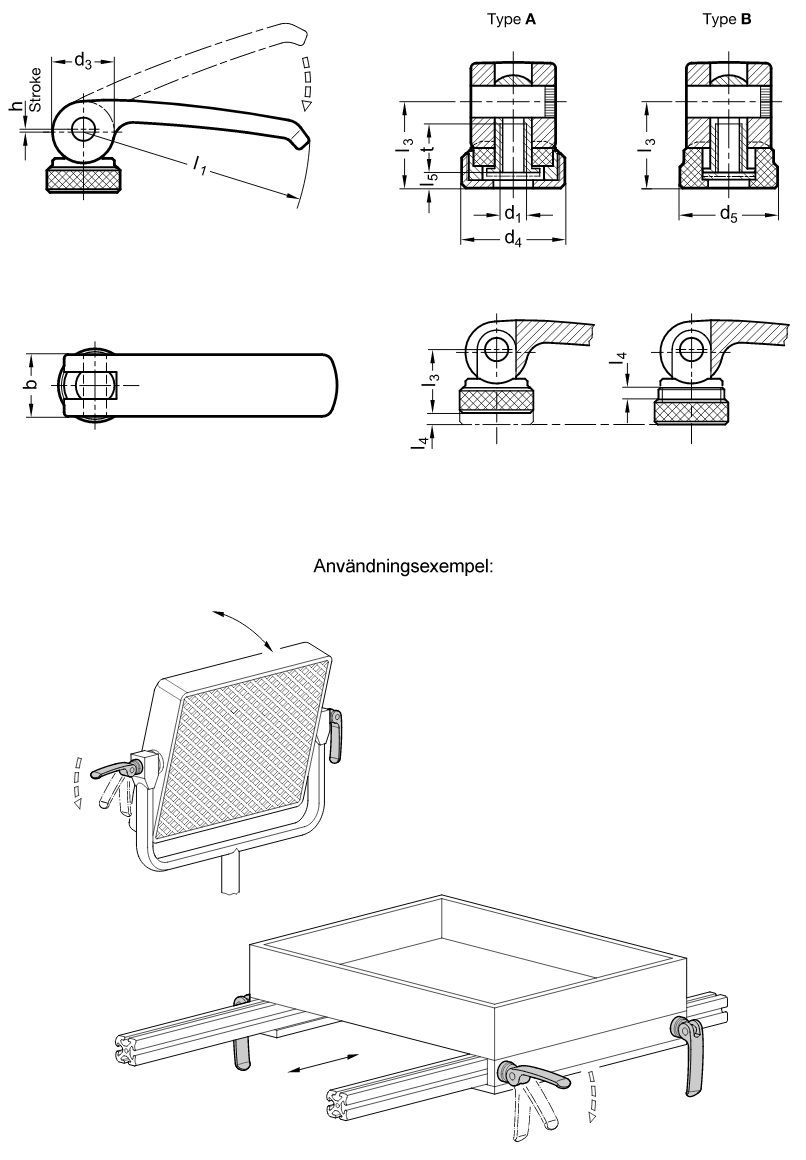

| l1 | d1 | b | d3 | d4 | d5 | h (slaglängd vid 90° rörelse) | l3 (i spänt läge) | l4 (justerbarhet) | l5 (i spänt läge) | t |
| 44 | M 4 | 12 | 12 | 15 | 14 | 0,5 | 13,2 | 2 | 2,2 | 8 |
| 44 | M 5 | 12 | 12 | 15 | 14 | 0,5 | 13,2 | 2 | 2,2 | 8 |
| 63 | M 5 | 16 | 16 | 19 | 18,5 | 0,75 | 16,3 | 2,5 | 3 | 10 |
| 63 | M 6 | 16 | 16 | 19 | 18,5 | 0,75 | 16,3 | 2,5 | 3 | 10 |
| 82 | M 6 | 20 | 20 | 25 | 22,5 | 1 | 19,5 | 3 | 3,7 | 12 |
| 82 | M 8 | 20 | 20 | 25 | 22,5 | 1 | 19,5 | 3 | 3,7 | 12 |
| 101 | M 8 | 25 | 26 | 30 | 27 | 1,5 | 25,3 | 4 | 4,8 | 15 |
| 101 | M 10 | 25 | 26 | 30 | 27 | 1,5 | 25,3 | 4 | 4,8 | 15 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN927 63-M6 | Eksenterspennspak | 138,00 kr | 172,50 kr | Kontakt oss for å bestille | ||
| GN927 82-M8 | Eksenterspennspak | 170,00 kr | 212,50 kr | Kontakt oss for å bestille | ||
| GN927-101-M10-A-B | Eksenterspennspak | 245,00 kr | 306,25 kr | Kontakt oss for å bestille | ||
| GN927-101-M10-A-O | Eksenterspennspak | 245,00 kr | 306,25 kr | Kontakt oss for å bestille | ||
| GN927-101-M10-A-R | Eksenterspennspak | 245,00 kr | 306,25 kr | Kontakt oss for å bestille | ||
| GN927-101-M10-A-S | Eksenterspennspak | 245,00 kr | 306,25 kr | Kontakt oss for å bestille | ||
| GN927-101-M10-B-B | Eksenterspennspak | 159,50 kr | 199,38 kr | Kontakt oss for å bestille | ||
| GN927-101-M10-B-O | Eksenterspennspak | 159,50 kr | 199,38 kr | Kontakt oss for å bestille | ||
| GN927-101-M10-B-R | Eksenterspennspak | 159,50 kr | 199,38 kr | Kontakt oss for å bestille | ||
| GN927-101-M10-B-S | Eksenterspennspak | 159,50 kr | 199,38 kr | Kontakt oss for å bestille | ||
| GN927-101-M8-A-B | Eksenterspennspak | 245,00 kr | 306,25 kr | Kontakt oss for å bestille | ||
| GN927-101-M8-A-O | Eksenterspennspak | 245,00 kr | 306,25 kr | Kontakt oss for å bestille | ||
| GN927-101-M8-A-R | Eksenterspennspak | 245,00 kr | 306,25 kr | Kontakt oss for å bestille | ||
| GN927-101-M8-A-S | Eksenterspennspak | 245,00 kr | 306,25 kr | Kontakt oss for å bestille | ||
| GN927-101-M8-B-B | Eksenterspennspak | 159,50 kr | 199,38 kr | Kontakt oss for å bestille | ||
| GN927-101-M8-B-O | Eksenterspennspak | 159,50 kr | 199,38 kr | Kontakt oss for å bestille | ||
| GN927-101-M8-B-R | Eksenterspennspak | 159,50 kr | 199,38 kr | Kontakt oss for å bestille | ||
| GN927-101-M8-B-S | Eksenterspennspak | 159,50 kr | 199,38 kr | Kontakt oss for å bestille | ||
| GN927-44-M4-A-B | Eksenterspennspak | 146,00 kr | 182,50 kr | Kontakt oss for å bestille | ||
| GN927-44-M4-A-O | Eksenterspennspak | 146,00 kr | 182,50 kr | Kontakt oss for å bestille | ||
| GN927-44-M4-A-R | Eksenterspennspak | 146,00 kr | 182,50 kr | Kontakt oss for å bestille | ||
| GN927-44-M4-A-S | Eksenterspennspak | 146,00 kr | 182,50 kr | Kontakt oss for å bestille | ||
| GN927-44-M4-B-B | Eksenterspennspak | 92,30 kr | 115,38 kr | Kontakt oss for å bestille | ||
| GN927-44-M4-B-O | Eksenterspennspak | 92,30 kr | 115,38 kr | Kontakt oss for å bestille | ||
| GN927-44-M4-B-R | Eksenterspennspak | 92,30 kr | 115,38 kr | Kontakt oss for å bestille | ||
| GN927-44-M4-B-S | Eksenterspennspak | 92,30 kr | 115,38 kr | Kontakt oss for å bestille | ||
| GN927-44-M5-A-B | Eksenterspennspak | 146,00 kr | 182,50 kr | Kontakt oss for å bestille | ||
| GN927-44-M5-A-O | Eksenterspennspak | 146,00 kr | 182,50 kr | Kontakt oss for å bestille | ||
| GN927-44-M5-A-R | Eksenterspennspak | 146,00 kr | 182,50 kr | Kontakt oss for å bestille | ||
| GN927-44-M5-A-S | Eksenterspennspak | 146,00 kr | 182,50 kr | Kontakt oss for å bestille | ||
| GN927-44-M5-B-B | Eksenterspennspak | 92,30 kr | 115,38 kr | Kontakt oss for å bestille | ||
| GN927-44-M5-B-O | Eksenterspennspak | 92,30 kr | 115,38 kr | Kontakt oss for å bestille | ||
| GN927-44-M5-B-R | Eksenterspennspak | 92,30 kr | 115,38 kr | Kontakt oss for å bestille | ||
| GN927-44-M5-B-S | Eksenterspennspak | 92,30 kr | 115,38 kr | Kontakt oss for å bestille | ||
| GN927-63-M5-A-B | Eksenterspennspak | 144,50 kr | 180,63 kr | Kontakt oss for å bestille | ||
| GN927-63-M5-A-O | Eksenterspennspak | 144,50 kr | 180,63 kr | Kontakt oss for å bestille | ||
| GN927-63-M5-A-R | Eksenterspennspak | 144,50 kr | 180,63 kr | Kontakt oss for å bestille | ||
| GN927-63-M5-A-S | Eksenterspennspak | 144,50 kr | 180,63 kr | Kontakt oss for å bestille | ||
| GN927-63-M5-B-B | Eksenterspennspak | 90,10 kr | 112,63 kr | Kontakt oss for å bestille | ||
| GN927-63-M5-B-O | Eksenterspennspak | 90,10 kr | 112,63 kr | Kontakt oss for å bestille | ||
| GN927-63-M5-B-R | Eksenterspennspak | 90,10 kr | 112,63 kr | Kontakt oss for å bestille | ||
| GN927-63-M5-B-S | Eksenterspennspak | 90,10 kr | 112,63 kr | Kontakt oss for å bestille | ||
| GN927-63-M6-A-O | Eksenterspennspak | 144,50 kr | 180,63 kr | Kontakt oss for å bestille | ||
| GN927-63-M6-A-R | Eksenterspennspak | 144,50 kr | 180,63 kr | Kontakt oss for å bestille | ||
| GN927-63-M6-A-S | Eksenterspennspak | 144,50 kr | 180,63 kr | Kontakt oss for å bestille | ||
| GN927-63-M6-B-B | Eksenterspennspak | 90,10 kr | 112,63 kr | Kontakt oss for å bestille | ||
| GN927-63-M6-B-O | Eksenterspennspak | 90,10 kr | 112,63 kr | Kontakt oss for å bestille | ||
| GN927-63-M6-B-R | Eksenterspennspak | 90,10 kr | 112,63 kr | Kontakt oss for å bestille | ||
| GN927-63-M6-B-S | Eksenterspennspak | 90,10 kr | 112,63 kr | Kontakt oss for å bestille | ||
| GN927-82-M6-A-B | Eksenterspennspak | 170,00 kr | 212,50 kr | Kontakt oss for å bestille | ||
| GN927-82-M6-A-O | Eksenterspennspak | 170,00 kr | 212,50 kr | Kontakt oss for å bestille | ||
| GN927-82-M6-A-R | Eksenterspennspak | 170,00 kr | 212,50 kr | Kontakt oss for å bestille | ||
| GN927-82-M6-A-S | Eksenterspennspak | 170,00 kr | 212,50 kr | Kontakt oss for å bestille | ||
| GN927-82-M6-B-B | Eksenterspennspak | 107,00 kr | 133,75 kr | Kontakt oss for å bestille | ||
| GN927-82-M6-B-O | Eksenterspennspak | 107,00 kr | 133,75 kr | Kontakt oss for å bestille | ||
| GN927-82-M6-B-R | Eksenterspennspak | 107,00 kr | 133,75 kr | Kontakt oss for å bestille | ||
| GN927-82-M6-B-S | Eksenterspennspak | 107,00 kr | 133,75 kr | Kontakt oss for å bestille | ||
| GN927-82-M8-A-O | Eksenterspennspak | 170,00 kr | 212,50 kr | Kontakt oss for å bestille | ||
| GN927-82-M8-A-R | Eksenterspennspak | 170,00 kr | 212,50 kr | Kontakt oss for å bestille | ||
| GN927-82-M8-A-S | Eksenterspennspak | 170,00 kr | 212,50 kr | Kontakt oss for å bestille | ||
| GN927-82-M8-B-B | Eksenterspennspak | 107,00 kr | 133,75 kr | Kontakt oss for å bestille | ||
| GN927-82-M8-B-O | Eksenterspennspak | 107,00 kr | 133,75 kr | Kontakt oss for å bestille | ||
| GN927-82-M8-B-R | Eksenterspennspak | 107,00 kr | 133,75 kr | Kontakt oss for å bestille | ||
| GN927-82-M8-B-S | Eksenterspennspak | 107,00 kr | 133,75 kr | Kontakt oss for å bestille | ||
