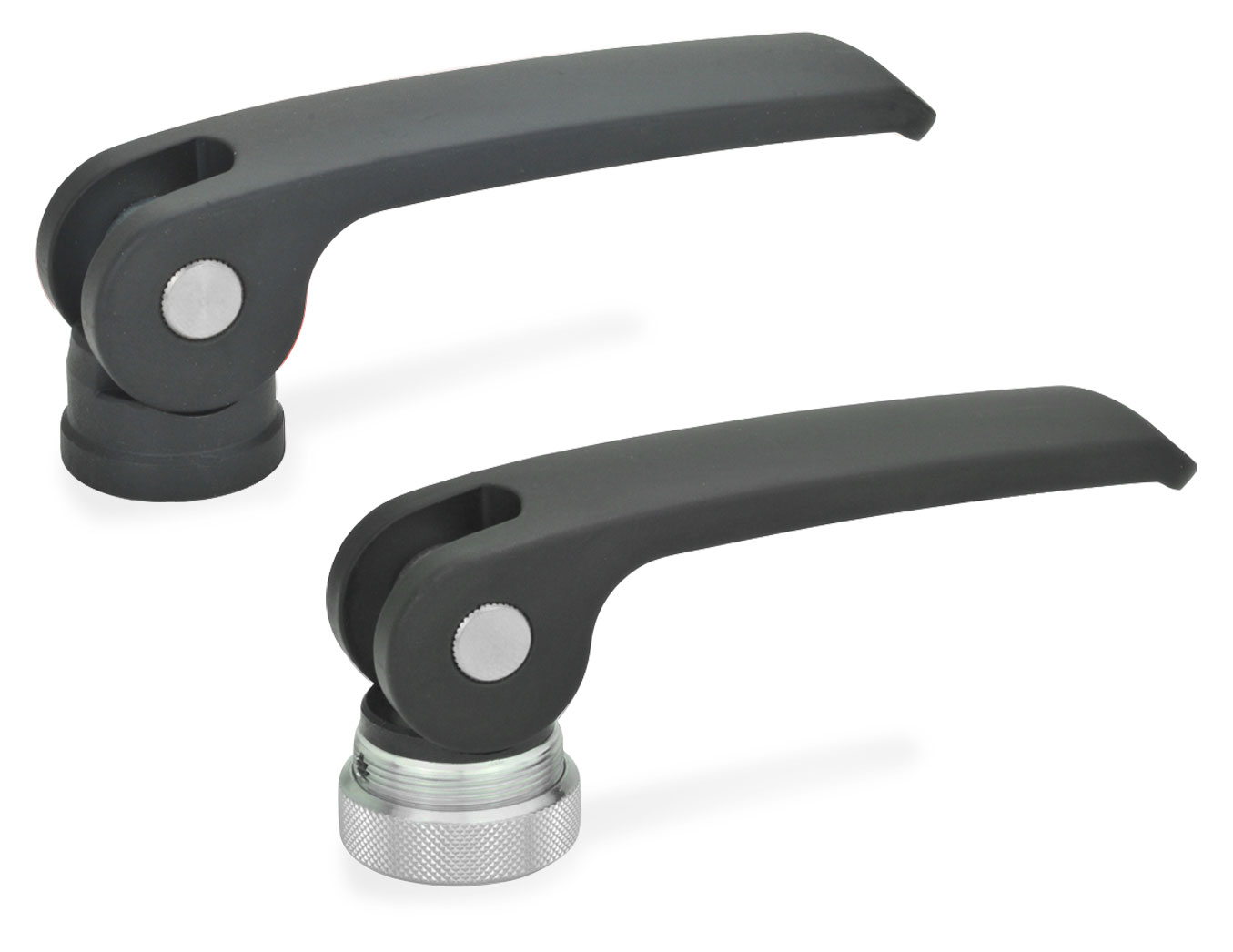

Eksenterspenner GN927.4 av trykkstøpt sink, med kontaktplate av plast og rustfri, innvendig gjenge
Eksenterspenner av pulverlakkert trykkstøpt sink, med innvendig gjenge av rustfritt stål. Sylindrisk pinne av rustfritt stål (AISI 303). Kontaktplate av glassfiberarmert plast (type A: Polyacetal, type B: Polyamid).
Type A med fingjenget justeringsmutter og -skrue av rustfritt stål (AISI 303) som gjør det mulig å stille inn både klemkraften og i hvilken posisjon man vil at spaken skal stå (rotasjon rundt gjengens aksel). Type B med rustfri gjenge (AISI 303), uten justeringsmutter.
B: svart spak. O: oransje spak. R: rød spak. S: sølvfarget spak.
Bestillingseksempel: GN927.4-82-M8-A-R
Relaterte produkter
CAD-filer
| l1 | d1 | b | d3 | d4 | d5 | h (slaglängd vid 90° rörelse) | l3 (i spänt läge) | l4 (justerbarhet) | l5 (i spänt läge) | t |
| 44 | M 4 | 12 | 12 | 15 | 14 | 0,5 | 13,2 | 2 | 2,2 | 8 |
| 44 | M 5 | 12 | 12 | 15 | 14 | 0,5 | 13,2 | 2 | 2,2 | 8 |
| 63 | M 5 | 16 | 16 | 19 | 18,5 | 0,75 | 16,3 | 2,5 | 3 | 10 |
| 63 | M 6 | 16 | 16 | 19 | 18,5 | 0,75 | 16,3 | 2,5 | 3 | 10 |
| 82 | M 6 | 20 | 20 | 25 | 22,5 | 1 | 19,5 | 3 | 3,7 | 12 |
| 82 | M 8 | 20 | 20 | 25 | 22,5 | 1 | 19,5 | 3 | 3,7 | 12 |
| 101 | M 8 | 25 | 26 | 30 | 27 | 1,5 | 25,3 | 4 | 4,8 | 15 |
| 101 | M 10 | 25 | 26 | 30 | 27 | 1,5 | 25,3 | 4 | 4,8 | 15 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN927.4-101-M10-A-B | Eksenterspennspak | 337,00 kr | 421,25 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M10-A-O | Eksenterspennspak | 337,00 kr | 421,25 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M10-A-R | Eksenterspennspak | 337,00 kr | 421,25 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M10-A-S | Eksenterspennspak | 337,00 kr | 421,25 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M10-B-B | Eksenterspennspak | 197,50 kr | 246,88 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M10-B-O | Eksenterspennspak | 197,50 kr | 246,88 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M10-B-R | Eksenterspennspak | 197,50 kr | 246,88 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M10-B-S | Eksenterspennspak | 197,50 kr | 246,88 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M8-A-B | Eksenterspennspak | 337,00 kr | 421,25 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M8-A-O | Eksenterspennspak | 337,00 kr | 421,25 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M8-A-R | Eksenterspennspak | 337,00 kr | 421,25 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M8-A-S | Eksenterspennspak | 337,00 kr | 421,25 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M8-B-B | Eksenterspennspak | 197,50 kr | 246,88 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M8-B-O | Eksenterspennspak | 197,50 kr | 246,88 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M8-B-R | Eksenterspennspak | 197,50 kr | 246,88 kr | Kontakt oss for å bestille | ||
| GN927.4-101-M8-B-S | Eksenterspennspak | 197,50 kr | 246,88 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M4-A-B | Eksenterspennspak | 167,50 kr | 209,38 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M4-A-O | Eksenterspennspak | 167,50 kr | 209,38 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M4-A-R | Eksenterspennspak | 167,50 kr | 209,38 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M4-A-S | Eksenterspennspak | 167,50 kr | 209,38 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M4-B-B | Eksenterspennspak | 112,50 kr | 140,63 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M4-B-O | Eksenterspennspak | 112,50 kr | 140,63 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M4-B-R | Eksenterspennspak | 112,50 kr | 140,63 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M4-B-S | Eksenterspennspak | 112,50 kr | 140,63 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M5-A-B | Eksenterspennspak | 167,50 kr | 209,38 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M5-A-O | Eksenterspennspak | 167,50 kr | 209,38 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M5-A-R | Eksenterspennspak | 167,50 kr | 209,38 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M5-A-S | Eksenterspennspak | 167,50 kr | 209,38 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M5-B-B | Eksenterspennspak | 112,50 kr | 140,63 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M5-B-O | Eksenterspennspak | 112,50 kr | 140,63 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M5-B-R | Eksenterspennspak | 112,50 kr | 140,63 kr | Kontakt oss for å bestille | ||
| GN927.4-44-M5-B-S | Eksenterspennspak | 112,50 kr | 140,63 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M5-A-B | Eksenterspennspak | 186,50 kr | 233,13 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M5-A-O | Eksenterspennspak | 186,50 kr | 233,13 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M5-A-R | Eksenterspennspak | 186,50 kr | 233,13 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M5-A-S | Eksenterspennspak | 186,50 kr | 233,13 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M5-B-B | Eksenterspennspak | 110,00 kr | 137,50 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M5-B-O | Eksenterspennspak | 110,00 kr | 137,50 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M5-B-R | Eksenterspennspak | 110,00 kr | 137,50 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M5-B-S | Eksenterspennspak | 110,00 kr | 137,50 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M6-A-B | Eksenterspennspak | 186,50 kr | 233,13 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M6-A-O | Eksenterspennspak | 186,50 kr | 233,13 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M6-A-R | Eksenterspennspak | 186,50 kr | 233,13 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M6-A-S | Eksenterspennspak | 186,50 kr | 233,13 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M6-B-B | Eksenterspennspak | 110,00 kr | 137,50 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M6-B-O | Eksenterspennspak | 110,00 kr | 137,50 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M6-B-R | Eksenterspennspak | 110,00 kr | 137,50 kr | Kontakt oss for å bestille | ||
| GN927.4-63-M6-B-S | Eksenterspennspak | 110,00 kr | 137,50 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M6-A-B | Eksenterspennspak | 223,00 kr | 278,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M6-A-O | Eksenterspennspak | 223,00 kr | 278,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M6-A-R | Eksenterspennspak | 223,00 kr | 278,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M6-A-S | Eksenterspennspak | 223,00 kr | 278,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M6-B-B | Eksenterspennspak | 135,00 kr | 168,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M6-B-O | Eksenterspennspak | 135,00 kr | 168,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M6-B-R | Eksenterspennspak | 135,00 kr | 168,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M6-B-S | Eksenterspennspak | 135,00 kr | 168,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M8-A-B | Eksenterspennspak | 223,00 kr | 278,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M8-A-O | Eksenterspennspak | 223,00 kr | 278,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M8-A-R | Eksenterspennspak | 223,00 kr | 278,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M8-A-S | Eksenterspennspak | 223,00 kr | 278,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M8-B-B | Eksenterspennspak | 135,00 kr | 168,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M8-B-O | Eksenterspennspak | 135,00 kr | 168,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M8-B-R | Eksenterspennspak | 135,00 kr | 168,75 kr | Kontakt oss for å bestille | ||
| GN927.4-82-M8-B-S | Eksenterspennspak | 135,00 kr | 168,75 kr | Kontakt oss for å bestille | ||
