Foto som viser en spenner med en fjærbelastet sperre

Horisontalspenner GN820.4 med sikkerhetssperre

Horisontalspenner av galvanisert eller rustfritt stål, med grep av rød termoplast. Fjærbelastet sikkerhetssperre for enkel til- og frakobling av sperrefunksjonen (klemmen låses automatisk når håndtaket er i nedre posisjon). Herdede stifter. Alle ledd er smurt med et spesialfett.

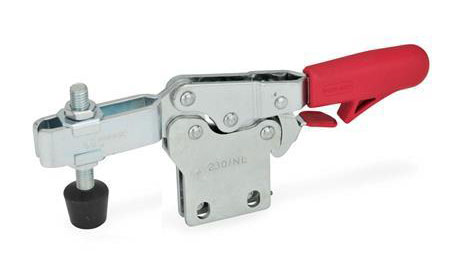

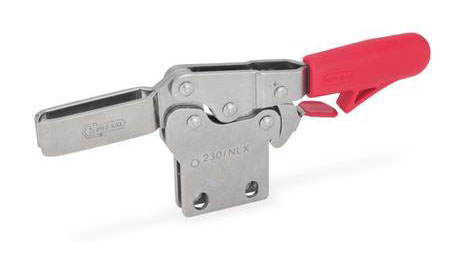

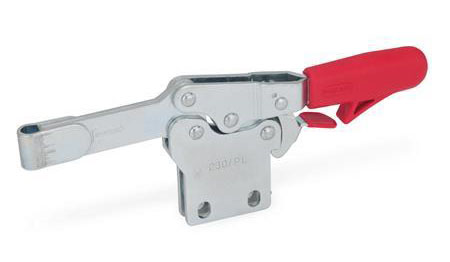

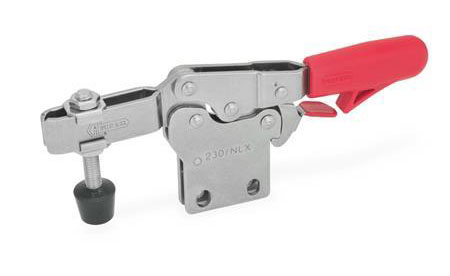

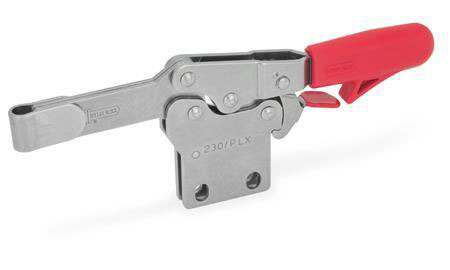

Form NL med to skiver. Form NLC med to skiver og passende trykkskrue. Form PL for sveising.

Bestillingseksempel: GN820.4-130-PL-NI

Relaterte produkter

GN820.1
GN820.4 V

CAD-filer

Ritning, spännare med fjäderbelastad spärr
StorlekFH (N)a ≈b1b2b3b4d1d2h1 ≈h2h3h4
759002028845.3M 54.545.5291119
130100032361056.3M 65.664.5441625.5
230170037441268.5M 86.675.5511830
3551800586014710.5M 108.610269.52237
45532006570181012.5M 128.712080.52643
*************
Storlekh5 max.l1 ≈l2 ≈l3 ≈l4 max.l5m1m2m3r ≈sw
7514118674049.54513.53.5542.5415
13027.517292.5546455265.88.862.5517.5
2302719610964.57968266.5971.5620
3554127016098.511677417.59.6109719
45548305184115.513610041.51112.51261033
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN820.4-75-NLHorisontalspenner, sikkerhetssperre316,00 kr395,00 krKontakt oss for å bestille
GN820.4-75-NLCHorisontalspenner, sikkerhetssperre331,00 kr413,75 krKontakt oss for å bestille
GN820.4-75-NLC-NIHorisontalspenner, sikkerhetssperre733,00 kr916,25 krKontakt oss for å bestille
GN820.4-75-NL-NIHorisontalspenner, sikkerhetssperre709,00 kr886,25 krKontakt oss for å bestille
GN820.4-75-PLHorisontalspenner, sikkerhetssperre327,00 kr408,75 krKontakt oss for å bestille
GN820.4-75-PL-NIHorisontalspenner, sikkerhetssperre768,00 kr960,00 krKontakt oss for å bestille
GN820.4-130-NLHorisontalspenner, sikkerhetssperre345,00 kr431,25 krKontakt oss for å bestille
GN820.4-130-NLCHorisontalspenner, sikkerhetssperre365,00 kr456,25 krKontakt oss for å bestille
GN820.4-130-NLC-NIHorisontalspenner, sikkerhetssperre835,00 kr1 043,75 krKontakt oss for å bestille
GN820.4-130-NL-NIHorisontalspenner, sikkerhetssperre807,00 kr1 008,75 krKontakt oss for å bestille
GN820.4-130-PLHorisontalspenner, sikkerhetssperre378,00 kr472,50 krKontakt oss for å bestille
GN820.4-130-PL-NIHorisontalspenner, sikkerhetssperre843,00 kr1 053,75 krKontakt oss for å bestille
GN820.4-230-NLHorisontalspenner, sikkerhetssperre441,00 kr551,25 krKontakt oss for å bestille
GN820.4-230-NLCHorisontalspenner, sikkerhetssperre464,00 kr580,00 krKontakt oss for å bestille
GN820.4-230-NLC-NIHorisontalspenner, sikkerhetssperre1 045,00 kr1 306,25 krKontakt oss for å bestille
GN820.4-230-NL-NIHorisontalspenner, sikkerhetssperre1 003,00 kr1 253,75 krKontakt oss for å bestille
GN820.4-230-PLHorisontalspenner, sikkerhetssperre487,00 kr608,75 krKontakt oss for å bestille
GN820.4-230-PL-NIHorisontalspenner, sikkerhetssperre1 055,00 kr1 318,75 krKontakt oss for å bestille
GN820.4-355-NLHorisontalspenner, sikkerhetssperre636,00 kr795,00 krKontakt oss for å bestille
GN820.4-355-NLCHorisontalspenner, sikkerhetssperre667,00 kr833,75 krKontakt oss for å bestille
GN820.4-355-PLHorisontalspenner, sikkerhetssperre705,00 kr881,25 krKontakt oss for å bestille
GN820.4-455-NLHorisontalspenner, sikkerhetssperre1 114,00 kr1 392,50 krKontakt oss for å bestille
GN820.4-455-NLCHorisontalspenner, sikkerhetssperre1 164,00 kr1 455,00 krKontakt oss for å bestille
GN820.4-455-PLHorisontalspenner, sikkerhetssperre1 218,00 kr1 522,50 krKontakt oss for å bestille

Rull sideveis for flere kolonner
