Horisontalspenner GN820.1 av galvanisert eller rustfritt stål
Horisontalspenner av galvanisert eller rustfritt stål. Grep av oljebestandig plast.

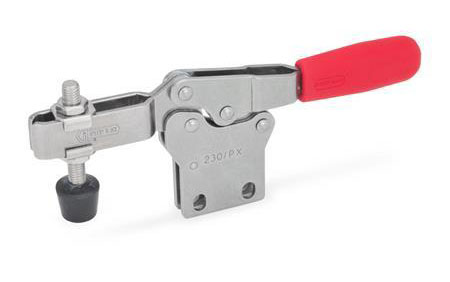

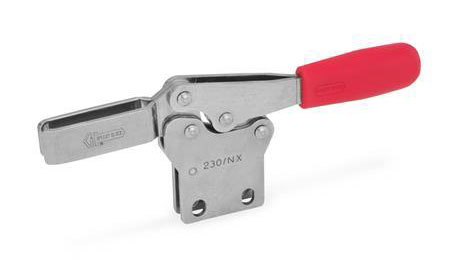

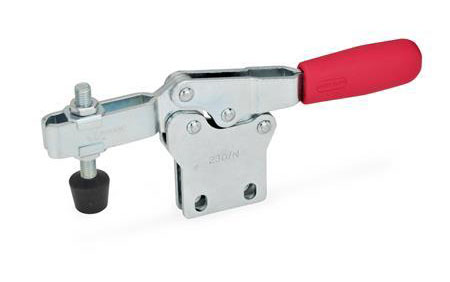

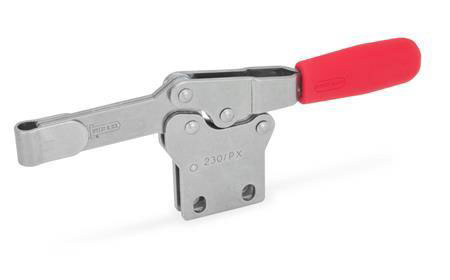

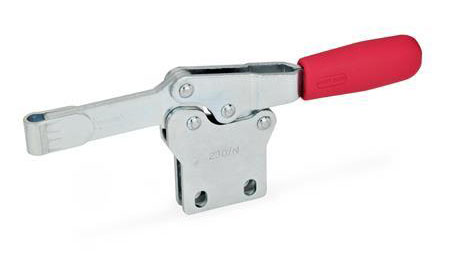

Form N med to skiver. Form NC med to skiver og passende trykkskrue med anleggsflate av gummi. Form P for sveising.
Bestillingseksempel: GN820.1-130-P-NI
CAD-filer
| Storlek | FH (N) | a ≈ | b1 | b2 | b3 | b4 | d1 | d2 | h1 | h2 | h3 | h4 | h5 |
| 75 | 900 | 20 | 28 | 8 | 4 | 5.5 | M 5 | 4.5 | 45.5 | 27.5 | 11 | 19 | 12.5 |
| 130 | 1000 | 32 | 36 | 10 | 5 | 6.5 | M 6 | 5.5 | 64 | 44 | 16 | 25.5 | 27.5 |
| 230 | 1700 | 37 | 44 | 12 | 6 | 8.5 | M 8 | 6.5 | 75 | 50 | 18 | 30 | 26 |
| * | * | * | * | * | * | * | * | * | * | * | * | * | * |
| Storlek | l1 ≈ | l2 ≈ | l3 ≈ | l4 max. | l5 | m1 | m2 | m3 | r ≈ | s | w | ||
| 75 | 118 | 68 | 40 | 49.5 | 45 | 13.5 | 3.5 | 5 | 43 | 4 | 15 | ||
| 130 | 170 | 92 | 53 | 64 | 55 | 26 | 5.8 | 8.8 | 62 | 5 | 17.5 | ||
| 230 | 196 | 109 | 63.5 | 78 | 68 | 26 | 6.5 | 9 | 73 | 6 | 20 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN820.1-75-N-NI | Horisontalspenner, rustfri | 574,00 kr | 717,50 kr | Kontakt oss for å bestille | ||
| GN820.1-75-NC | Horisontalspenner | 252,00 kr | 315,00 kr | Kontakt oss for å bestille | ||
| GN820.1-75-NC-NI | Horisontalspenner, rustfri | 599,00 kr | 748,75 kr | Kontakt oss for å bestille | ||
| GN820.1-75-P | Horisontalspenner | 236,00 kr | 295,00 kr | Kontakt oss for å bestille | ||
| GN820.1-75-P-NI | Horisontalspenner, rustfri | 574,00 kr | 717,50 kr | Kontakt oss for å bestille | ||
| GN820.1-130-N | Horisontalspenner | 255,00 kr | 318,75 kr | Kontakt oss for å bestille | ||
| GN820.1-130-N-NI | Horisontalspenner, rustfri | 640,00 kr | 800,00 kr | Kontakt oss for å bestille | ||
| GN820.1-130-NC | Horisontalspenner | 273,00 kr | 341,25 kr | Kontakt oss for å bestille | ||
| GN820.1-130-NC-NI | Horisontalspenner, rustfri | 668,00 kr | 835,00 kr | Kontakt oss for å bestille | ||
| GN820.1-130-P | Horisontalspenner | 262,00 kr | 327,50 kr | Kontakt oss for å bestille | ||
| GN820.1-130-P-NI | Horisontalspenner, rustfri | 637,00 kr | 796,25 kr | Kontakt oss for å bestille | ||
| GN820.1-230-N | Horisontalspenner | 330,00 kr | 412,50 kr | Kontakt oss for å bestille | ||
| GN820.1-230-N-NI | Horisontalspenner, rustfri | 815,00 kr | 1 018,75 kr | Kontakt oss for å bestille | ||
| GN820.1-230-NC | Horisontalspenner | 353,00 kr | 441,25 kr | Kontakt oss for å bestille | ||
| GN820.1-230-NC-NI | Horisontalspenner, rustfri | 857,00 kr | 1 071,25 kr | Kontakt oss for å bestille | ||
| GN820.1-230-P | Horisontalspenner | 337,00 kr | 421,25 kr | Kontakt oss for å bestille | ||
| GN820.1-230-P-NI | Horisontalspenner, rustfri | 929,00 kr | 1 161,25 kr | Kontakt oss for å bestille | ||
| GN820.1-355-N | Horisontalspenner | 449,00 kr | 561,25 kr | Kontakt oss for å bestille | ||
| GN820.1-355-NC | Horisontalspenner | 480,00 kr | 600,00 kr | Kontakt oss for å bestille | ||
| GN820.1-355-P | Horisontalspenner | 452,00 kr | 565,00 kr | Kontakt oss for å bestille | ||
| GN820.1-455-N | Horisontalspenner | 788,00 kr | 985,00 kr | Kontakt oss for å bestille | ||
| GN820.1-455-NC | Horisontalspenner | 838,00 kr | 1 047,50 kr | Kontakt oss for å bestille | ||
| GN820.1-455-P | Horisontalspenner | 788,00 kr | 985,00 kr | Kontakt oss for å bestille | ||
