Låsbar, rustfri, syrefast justeringsbolt GN818 C
Låsbar, rustfri og syrefast (AISI 316) justeringsbolt med knott av plast (polyamid) eller rustfritt, syrefast stål.

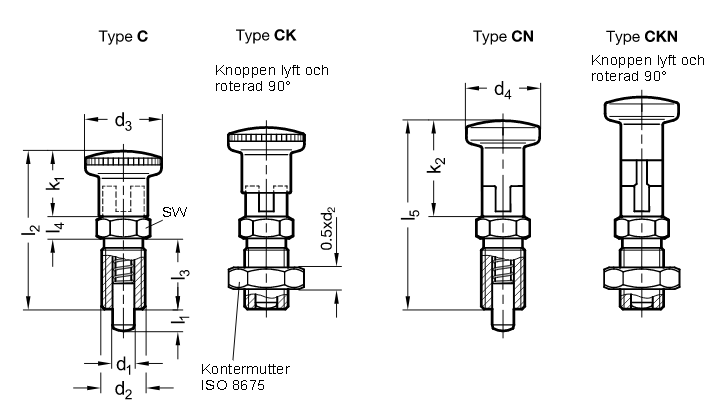

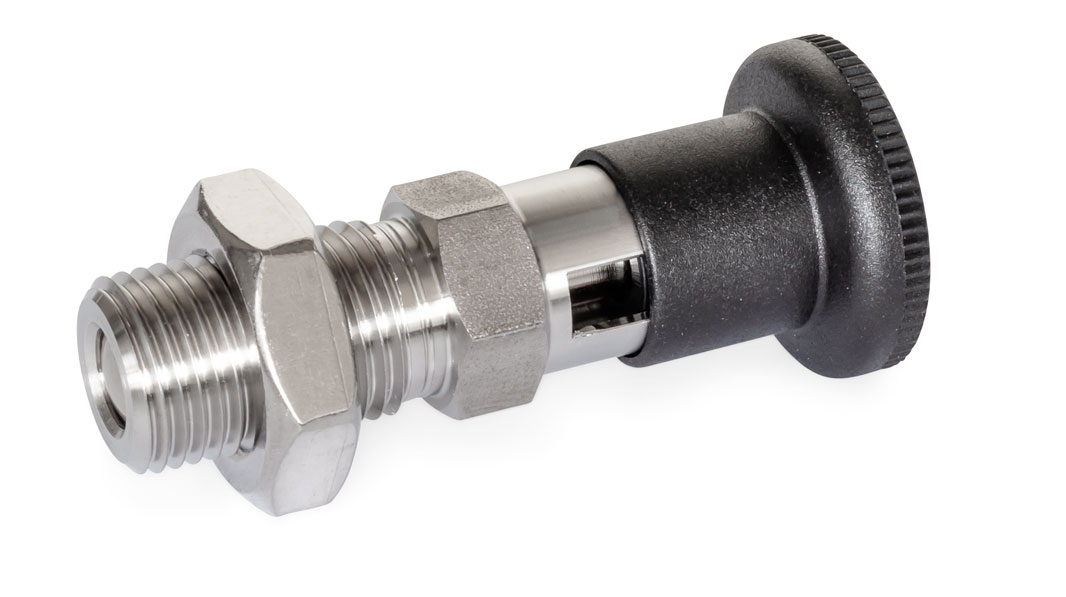

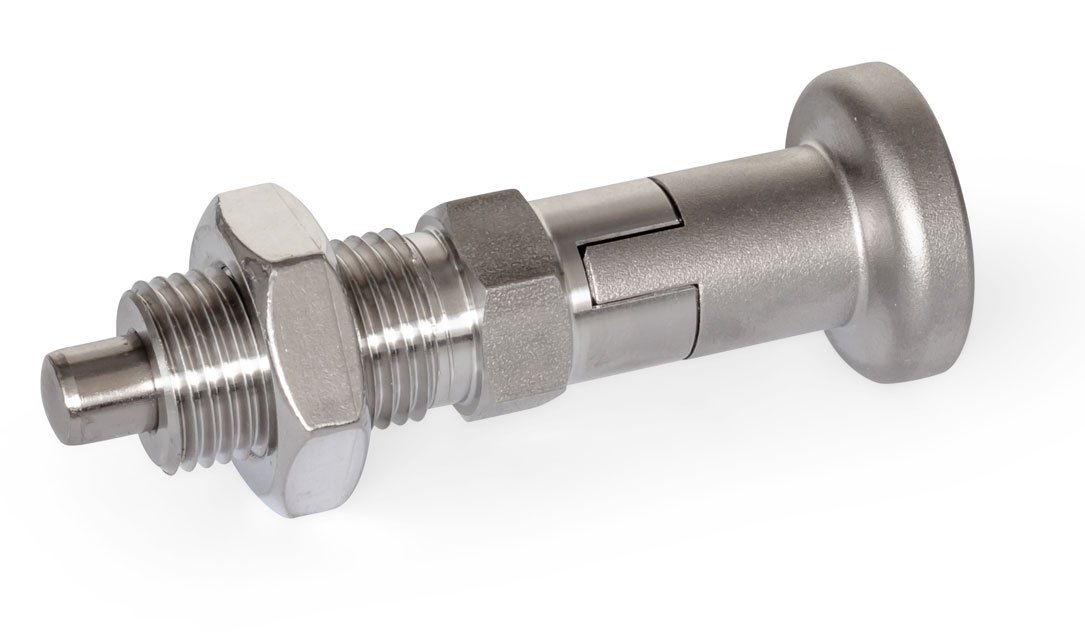

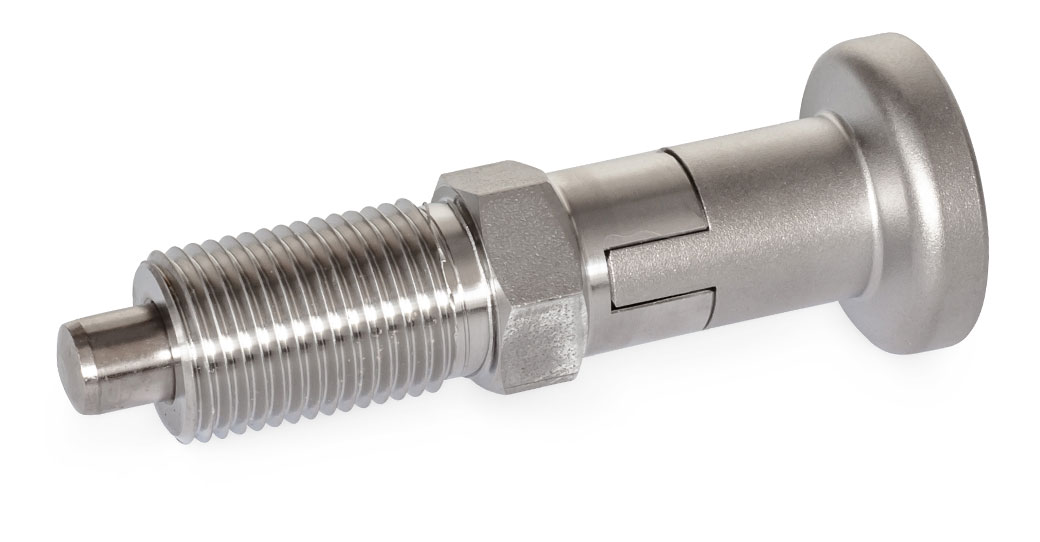

Type C: med svart knott. Type CK: med svart knott og kontramutter. Type CN: av rustfritt, syrefast stål. Type CKN: av rustfritt, syrefast stål, med kontramutter.
Bestillingseksempel: GN818-12-15-CK-A4
Relaterte produkter
CAD-filer
| d1 | l1 | d2 | d3 | d4 | k1 | k2 | l2 | l3 | l4 | l5 | sw | Fjäderkraft (N) ≈ | |
| Stift -0.02/-0.05 | Tappens yttre ändläge | Tappens inre ändläge | |||||||||||
| Hål H7 | |||||||||||||
| 4 | 4 | M 8 x 1 | 16 | 16 | 14 | 20 | 35 | 16 | 5 | 41 | 10 | 3,5 | 11 |
| 4 | 6 | M 8 x 1 | 16 | 16 | 14 | 22 | 35 | 16 | 5 | 43 | 10 | 3 | 11 |
| 5 | 5 | M 10 x 1 | 19 | 18 | 16 | 24 | 40 | 18 | 6 | 48 | 12 | 3 | 12 |
| 5 | 8 | M 10 x 1 | 19 | 18 | 16 | 27 | 40 | 18 | 6 | 51 | 12 | 3 | 14 |
| 6 | 6 | M 12 x 1,5 | 23 | 22 | 20 | 29 | 48 | 22 | 6 | 57 | 14 | 4,5 | 16 |
| 6 | 9 | M 12 x 1,5 | 23 | 22 | 20 | 32 | 48 | 22 | 6 | 60 | 14 | 4 | 20 |
| 8 | 8 | M 16 x 1,5 | 28 | 27 | 24 | 35 | 58 | 26 | 8 | 69 | 17 | 6 | 23 |
| 8 | 12 | M 16 x 1,5 | 28 | 27 | 24 | 39 | 58 | 26 | 8 | 73 | 17 | 7 | 26 |
| 10 | 12 | M 16 x 1,5 | 28 | 27 | 24 | 41 | 58 | 26 | 8 | 75 | 17 | 7,5 | 32 |
| 12 | 15 | M 20 x 1,5 | 33 | 32 | 28,5 | 46,5 | 71,5 | 33 | 10 | 89,5 | 22 | 9 | 32 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | Kvantumsrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN818-10-12-C-A4 | Justeringsbolt, rustfri, syrefast | 384,00 kr | 480,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-10-12-CK-A4 | Justeringsbolt, rustfri, syrefast | 422,00 kr | 527,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-10-12-CKN-A4 | Justeringsbolt, rustfri, syrefast | 772,00 kr | 965,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-10-12-CN-A4 | Justeringsbolt, rustfri, syrefast | 734,00 kr | 917,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-12-15-C-A4 | Justeringsbolt, rustfri, syrefast | 463,00 kr | 578,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-12-15-CK-A4 | Justeringsbolt, rustfri, syrefast | 501,00 kr | 626,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-12-15-CKN-A4 | Justeringsbolt, rustfri, syrefast | 966,00 kr | 1 207,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-12-15-CN-A4 | Justeringsbolt, rustfri, syrefast | 926,00 kr | 1 157,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-4-C-A4 | Justeringsbolt, rustfri, syrefast | 249,00 kr | 311,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-4-CK-A4 | Justeringsbolt, rustfri, syrefast | 256,00 kr | 320,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-4-CKN-A4 | Justeringsbolt, rustfri, syrefast | 464,00 kr | 580,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-4-CN-A4 | Justeringsbolt, rustfri, syrefast | 457,00 kr | 571,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-6-C-A4 | Justeringsbolt, rustfri, syrefast | 250,00 kr | 312,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-6-CK-A4 | Justeringsbolt, rustfri, syrefast | 257,00 kr | 321,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-6-CKN-A4 | Justeringsbolt, rustfri, syrefast | 480,00 kr | 600,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-6-CN-A4 | Justeringsbolt, rustfri, syrefast | 472,00 kr | 590,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-5-C-A4 | Justeringsbolt, rustfri, syrefast | 256,00 kr | 320,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-5-CK-A4 | Justeringsbolt, rustfri, syrefast | 268,00 kr | 335,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-5-CKN-A4 | Justeringsbolt, rustfri, syrefast | 498,00 kr | 622,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-5-CN-A4 | Justeringsbolt, rustfri, syrefast | 486,00 kr | 607,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-8-C-A4 | Justeringsbolt, rustfri, syrefast | 267,00 kr | 333,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-8-CK-A4 | Justeringsbolt, rustfri, syrefast | 278,00 kr | 347,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-8-CKN-A4 | Justeringsbolt, rustfri, syrefast | 518,00 kr | 647,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-8-CN-A4 | Justeringsbolt, rustfri, syrefast | 507,00 kr | 633,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-6-C-A4 | Justeringsbolt, rustfri, syrefast | 287,00 kr | 358,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-6-CK-A4 | Justeringsbolt, rustfri, syrefast | 301,00 kr | 376,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-6-CKN-A4 | Justeringsbolt, rustfri, syrefast | 567,00 kr | 708,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-6-CN-A4 | Justeringsbolt, rustfri, syrefast | 553,00 kr | 691,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-9-C-A4 | Justeringsbolt, rustfri, syrefast | 321,00 kr | 401,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-9-CK-A4 | Justeringsbolt, rustfri, syrefast | 334,00 kr | 417,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-9-CKN-A4 | Justeringsbolt, rustfri, syrefast | 586,00 kr | 732,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-9-CN-A4 | Justeringsbolt, rustfri, syrefast | 572,00 kr | 715,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-12-C-A4 | Justeringsbolt, rustfri, syrefast | 355,00 kr | 443,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-12-CK-A4 | Justeringsbolt, rustfri, syrefast | 373,00 kr | 466,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-12-CKN-A4 | Justeringsbolt, rustfri, syrefast | 692,00 kr | 865,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-12-CN-A4 | Justeringsbolt, rustfri, syrefast | 673,00 kr | 841,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-8-C-A4 | Justeringsbolt, rustfri, syrefast | 385,00 kr | 481,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-8-CK-A4 | Justeringsbolt, rustfri, syrefast | 403,00 kr | 503,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-8-CKN-A4 | Justeringsbolt, rustfri, syrefast | 652,00 kr | 815,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-8-CN-A4 | Justeringsbolt, rustfri, syrefast | 634,00 kr | 792,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
