Rustfri, syrefast justeringsbolt GN818 B
Rustfri, syrefast justeringsbolt med knott av plast eller rustfritt, syrefast stål.

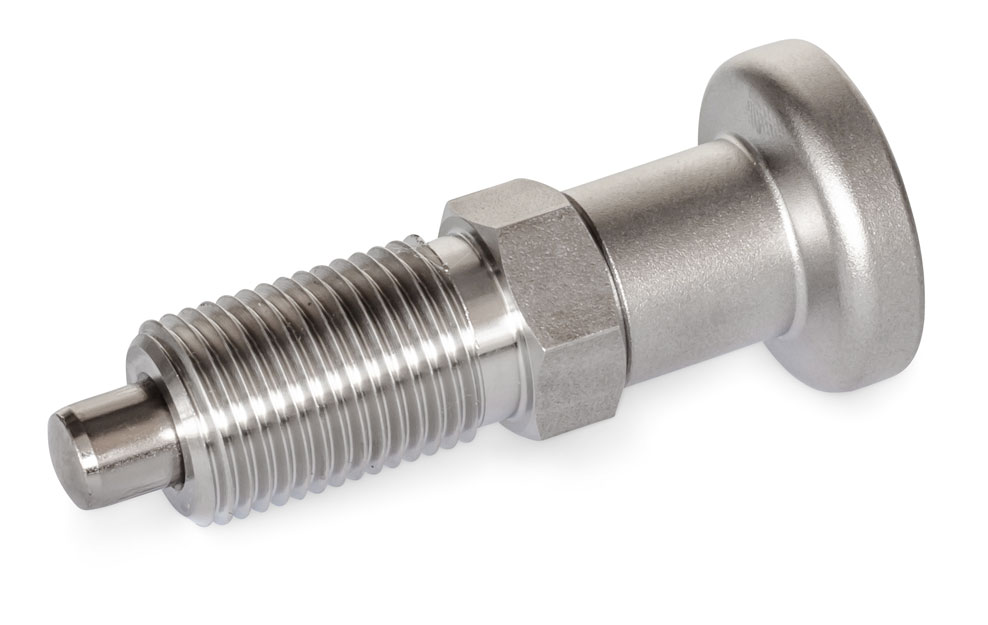

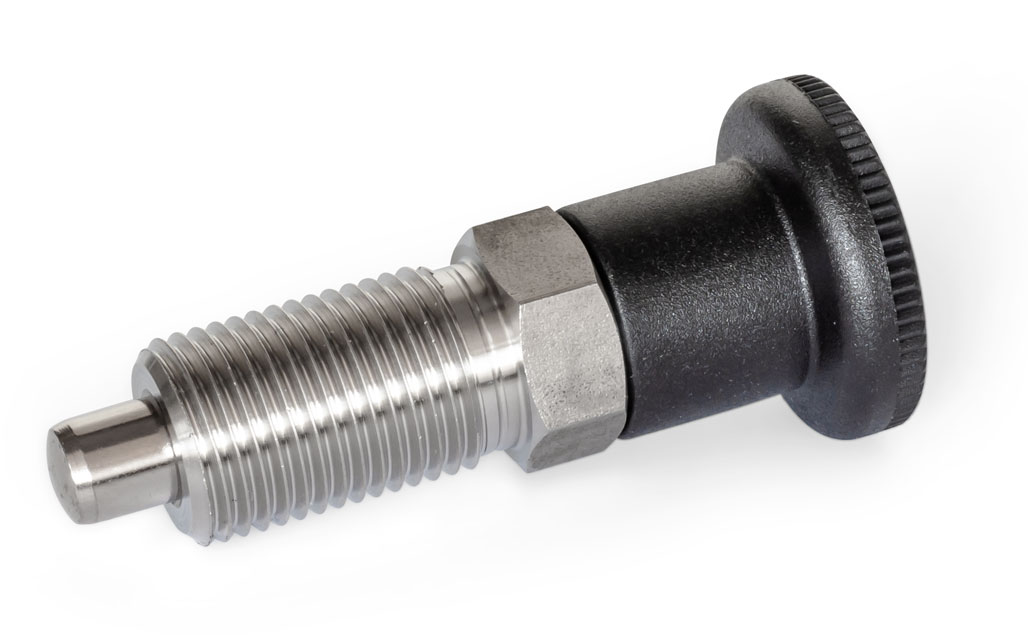

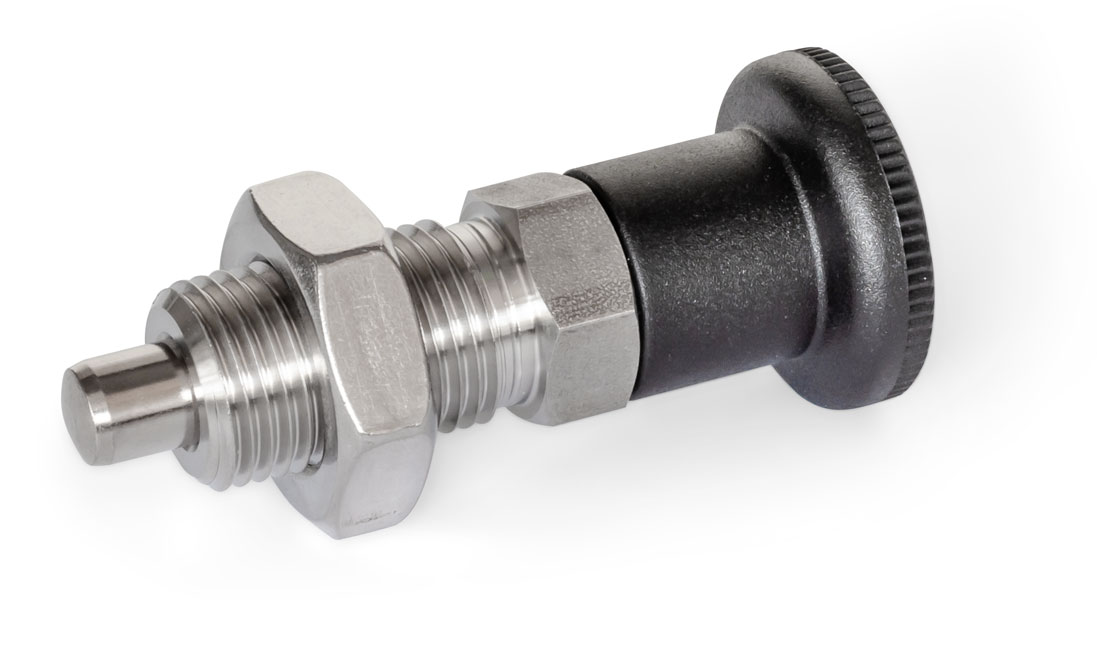

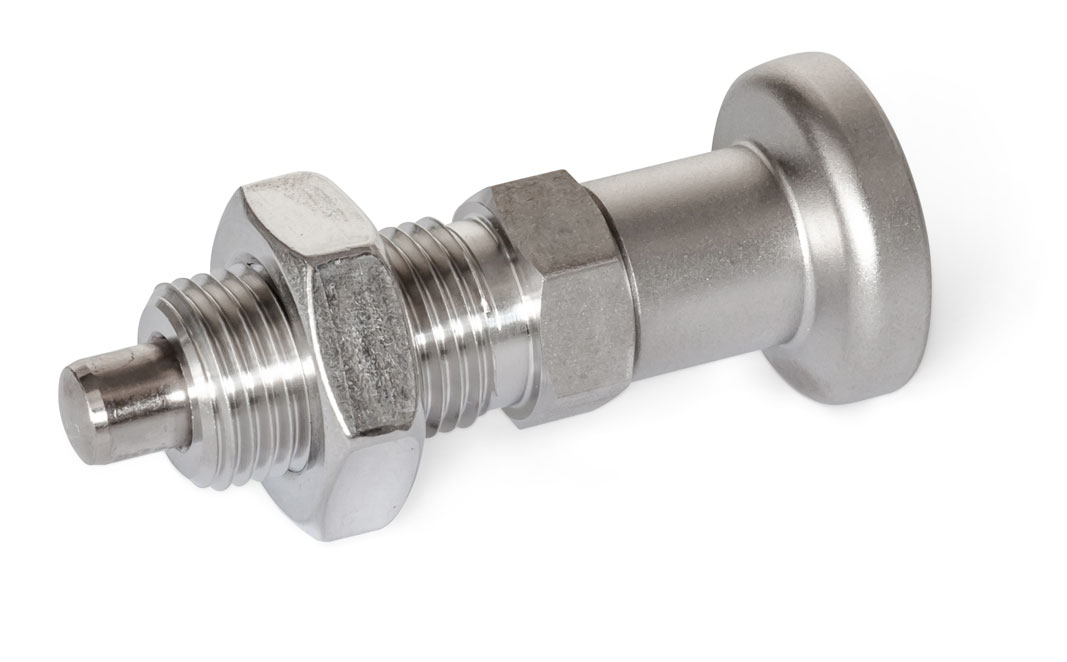

Type B med knott av termoplast. Type BK med knopp av termoplast og kontramutter. Type BN med knott av rustfritt, syrefast stål. Type BKN med kontramutter og knott av rustfritt, syrefast stål.
Bestillingseksempel: GN818-12-15-BKN-A4
CAD-filer

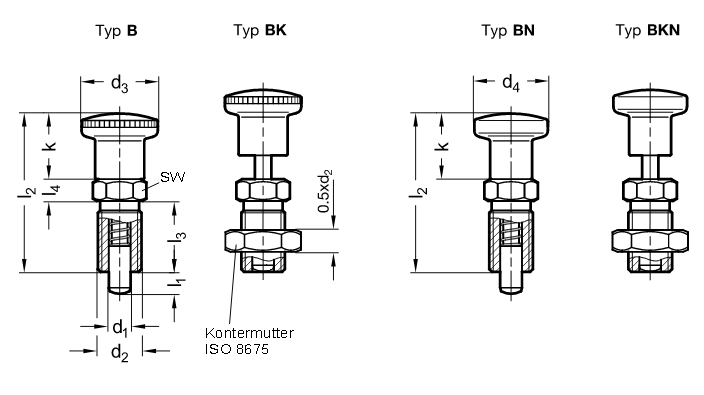

| d1 | l1 | d2 | d3 | d4 | k | l2 | l3 | l4 | sw | Fjäderkraft (N) ≈ | |
| Stift -0.02/-0.05 | Tappens yttre ändläge | Tappens inre ändläge | |||||||||
| Hål H7 | |||||||||||
| 4 | 4 | M 8 x 1 | 16 | 16 | 14 | 35 | 16 | 5 | 10 | 3,5 | 11 |
| 4 | 6 | M 8 x 1 | 16 | 16 | 14 | 35 | 16 | 5 | 10 | 3 | 11 |
| 5 | 5 | M 10 x 1 | 19 | 18 | 16 | 40 | 18 | 6 | 12 | 3 | 12 |
| 5 | 8 | M 10 x 1 | 19 | 18 | 16 | 40 | 18 | 6 | 12 | 3 | 14 |
| 6 | 6 | M 12 x 1,5 | 23 | 22 | 20 | 48 | 22 | 6 | 14 | 4,5 | 16 |
| 6 | 9 | M 12 x 1,5 | 23 | 22 | 20 | 48 | 22 | 6 | 14 | 4 | 20 |
| 8 | 8 | M 16 x 1,5 | 28 | 27 | 24 | 58 | 26 | 8 | 17 | 6 | 23 |
| 8 | 12 | M 16 x 1,5 | 28 | 27 | 24 | 58 | 26 | 8 | 17 | 7 | 26 |
| 10 | 12 | M 16 x 1,5 | 28 | 27 | 24 | 58 | 26 | 8 | 17 | 7,5 | 32 |
| 12 | 15 | M 20 x 1,5 | 33 | 32 | 28,5 | 71,5 | 33 | 10 | 22 | 9 | 32 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | Kvantumsrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN818-10-12-B-A4 | Justeringsbolt, rustfri, syrefast | 333,00 kr | 416,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-10-12-BK-A4 | Justeringsbolt, rustfri, syrefast | 371,00 kr | 463,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-10-12-BKN-A4 | Justeringsbolt, rustfri, syrefast | 544,00 kr | 680,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-10-12-BN-A4 | Justeringsbolt, rustfri, syrefast | 532,00 kr | 665,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-12-15-B-A4 | Justeringsbolt, rustfri, syrefast | 402,00 kr | 502,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-12-15-BK-A4 | Justeringsbolt, rustfri, syrefast | 441,00 kr | 551,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-12-15-BKN-A4 | Justeringsbolt, rustfri, syrefast | 687,00 kr | 858,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-12-15-BN-A4 | Justeringsbolt, rustfri, syrefast | 647,00 kr | 808,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-4-B-A4 | Justeringsbolt, rustfri, syrefast | 225,00 kr | 281,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-4-BK-A4 | Justeringsbolt, rustfri, syrefast | 233,00 kr | 291,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-4-BKN-A4 | Justeringsbolt, rustfri, syrefast | 373,00 kr | 466,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-4-BN-A4 | Justeringsbolt, rustfri, syrefast | 365,00 kr | 456,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-6-B-A4 | Justeringsbolt, rustfri, syrefast | 223,00 kr | 278,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-6-BK-A4 | Justeringsbolt, rustfri, syrefast | 231,00 kr | 288,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-6-BKN-A4 | Justeringsbolt, rustfri, syrefast | 373,00 kr | 466,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-4-6-BN-A4 | Justeringsbolt, rustfri, syrefast | 366,00 kr | 457,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-5-B-A4 | Justeringsbolt, rustfri, syrefast | 264,00 kr | 330,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-5-BK-A4 | Justeringsbolt, rustfri, syrefast | 275,00 kr | 343,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-5-BKN-A4 | Justeringsbolt, rustfri, syrefast | 404,00 kr | 505,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-5-BN-A4 | Justeringsbolt, rustfri, syrefast | 392,00 kr | 490,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-8-B-A4 | Justeringsbolt, rustfri, syrefast | 265,00 kr | 331,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-8-BK-A4 | Justeringsbolt, rustfri, syrefast | 276,00 kr | 345,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-8-BKN-A4 | Justeringsbolt, rustfri, syrefast | 434,00 kr | 542,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-5-8-BN-A4 | Justeringsbolt, rustfri, syrefast | 422,00 kr | 527,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-6-B-A4 | Justeringsbolt, rustfri, syrefast | 257,00 kr | 321,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-6-BK-A4 | Justeringsbolt, rustfri, syrefast | 271,00 kr | 338,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-6-BKN-A4 | Justeringsbolt, rustfri, syrefast | 422,00 kr | 527,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-6-BN-A4 | Justeringsbolt, rustfri, syrefast | 408,00 kr | 510,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-9-B-A4 | Justeringsbolt, rustfri, syrefast | 282,00 kr | 352,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-9-BK-A4 | Justeringsbolt, rustfri, syrefast | 295,00 kr | 368,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-9-BKN-A4 | Justeringsbolt, rustfri, syrefast | 423,00 kr | 528,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-6-9-BN-A4 | Justeringsbolt, rustfri, syrefast | 410,00 kr | 512,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-12-B-A4 | Justeringsbolt, rustfri, syrefast | 307,00 kr | 383,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-12-BK-A4 | Justeringsbolt, rustfri, syrefast | 325,00 kr | 406,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-12-BKN-A4 | Justeringsbolt, rustfri, syrefast | 518,00 kr | 647,50 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-12-BN-A4 | Justeringsbolt, rustfri, syrefast | 500,00 kr | 625,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-8-B-A4 | Justeringsbolt, rustfri, syrefast | 340,00 kr | 425,00 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-8-BK-A4 | Justeringsbolt, rustfri, syrefast | 359,00 kr | 448,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-8-BKN-A4 | Justeringsbolt, rustfri, syrefast | 499,00 kr | 623,75 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
| GN818-8-8-BN-A4 | Justeringsbolt, rustfri, syrefast | 481,00 kr | 601,25 kr | 10 st | 50 st | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
