Justeringsbolt av brunert stål, med trykknappfunksjon – foto

Justeringsbolt GN514 av brunert stål, med trykknappfunksjon

Justeringsbolt av brunert stål, med trykknappfunksjon. Annethvert trykk på knappen låser stiften i ytre posisjon, og annethvert trykk frikobler stiften (funksjonen ligner på en kulepenn). OBS! Siden stiften dras tilbake ved hjelp av fjærkraft, får den ikke reell motstand i aksial retning.

Stift av herdet, nitrert stål. Fjær av rustfritt stål.

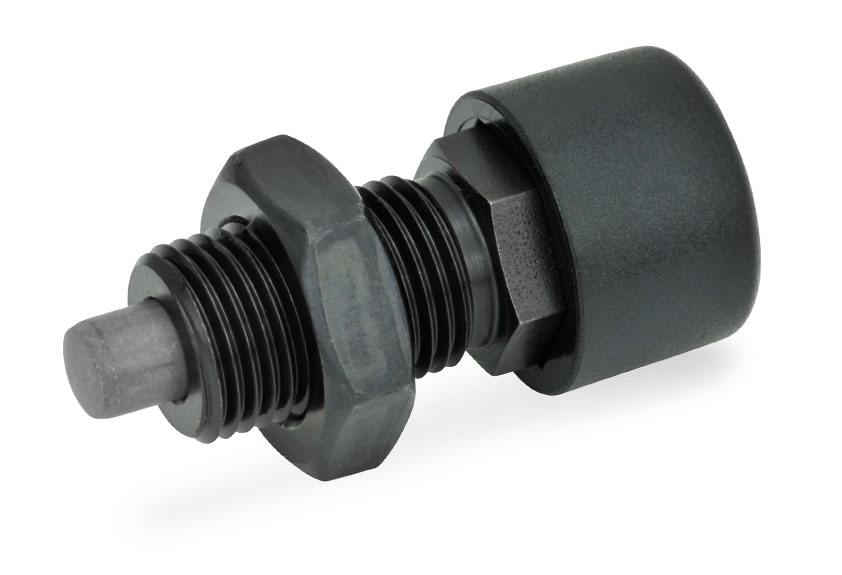

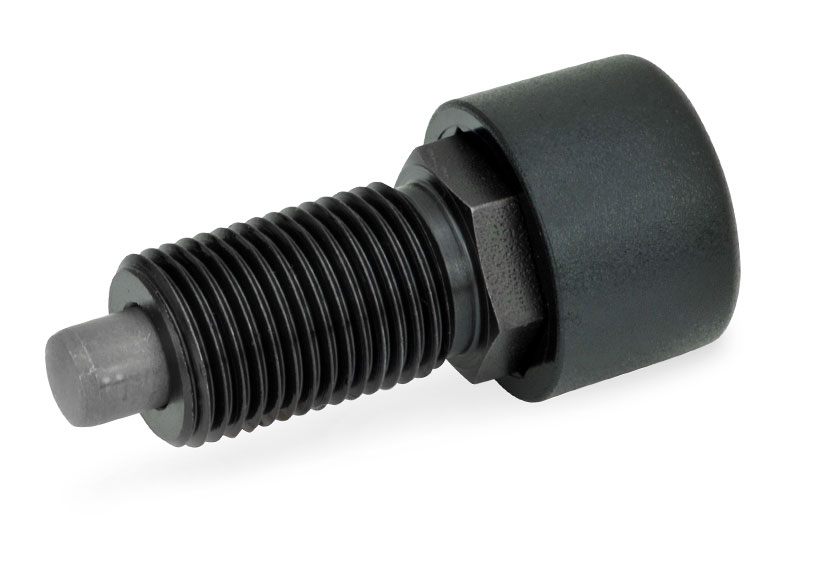

Type A med knott av svart polyamid, uten kontramutter. Type AK med knott av svart polyamid og kontramutter.

Bestillingseksempel: GN514-6-A

Relaterte produkter

GN414
GN414.1
GN514 A4

CAD-filer

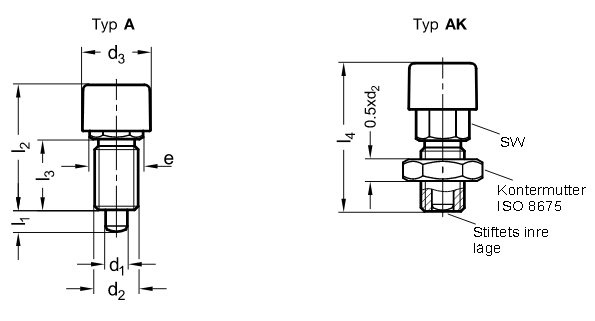

Inställningsbult i brunerat stål med tryckknappsfunktion - ritning
d1d2d3el1l2l3l4l5A/Fw1w2Fjäderkraft (N) ≈
Stift -0.02 / -0.05Tappens yttre ändlägeTappens inre ändläge
Hål H7
6M 12 x 1,5191563819,544,5913398,525
8M 16 x 1,5251984625,554,511173111844
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.Kvantumsrabatt
-10%-20%
GN514-6-AJusteringsbolt med trykknappfunksjon181,50 kr226,88 kr10 st50 stKontakt oss for å bestille
GN514-6-AKJusteringsbolt med trykknappfunksjon186,00 kr232,50 kr10 st50 stKontakt oss for å bestille
GN514-8-AJusteringsbolt med trykknappfunksjon318,00 kr397,50 kr10 st50 stKontakt oss for å bestille
GN514-8-AKJusteringsbolt med trykknappfunksjon325,00 kr406,25 kr10 st50 stKontakt oss for å bestille

Rull sideveis for flere kolonner
