Justeringsbolt av brunert stål, med sperreknapp – foto

Justeringsbolt GN414.1 av brunert stål, med sperreknapp

Justeringsbolt av brunert stål, med sperreknapp.

Justeringsbolt GN414.1 med klikklås brukes når stiften kortvarig skal forhindres fra å stikke ut. Når stiften dras tilbake til endeposisjon, griper knappen inn med et hørbart klikk. Sikkerhetslåsen kan bare låses opp ved å utøve aksialt trykk på den røde sikkerhetstrykknappen, og deretter går stiften tilbake til ytre posisjon ved hjelp av fjærkraft.

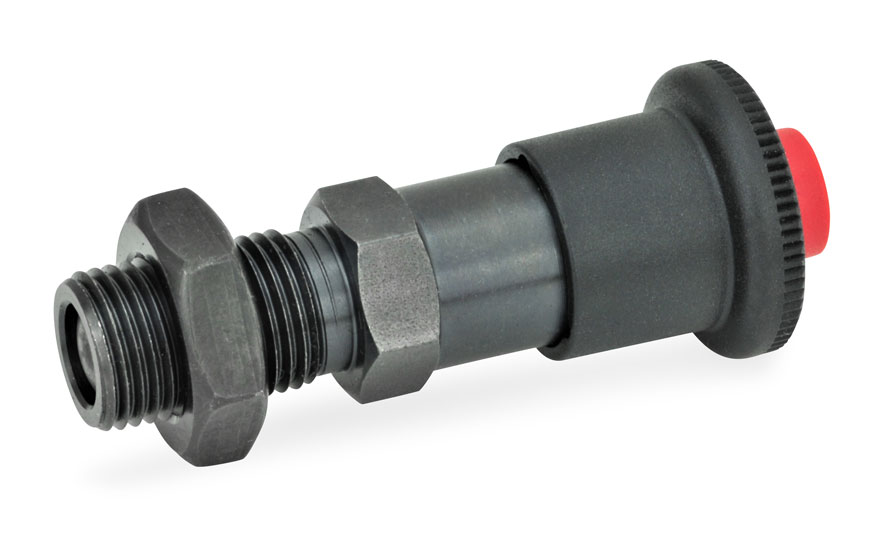

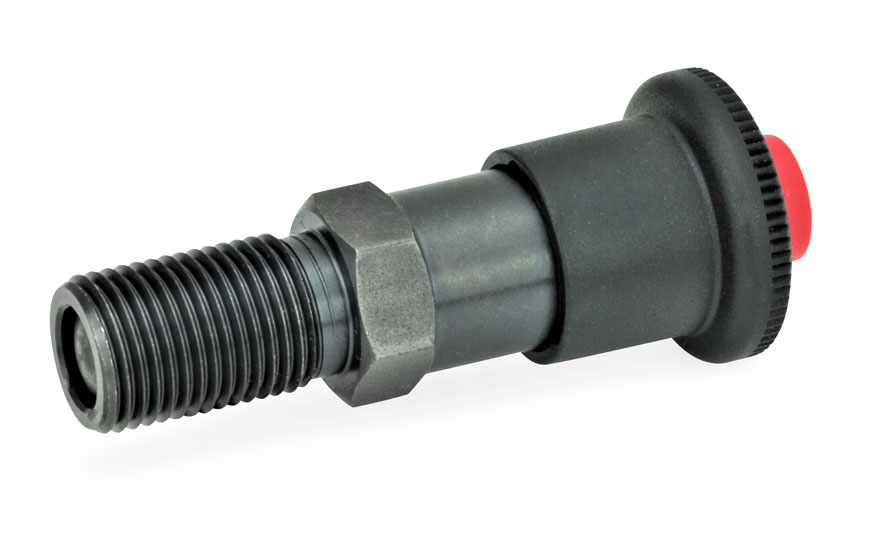

Type A: uten kontramutter. Type AK: med kontramutter.

Bestillingseksempel: GN414.1-6-6-AK

Relaterte produkter

GN414.1 NI
GN814

CAD-filer

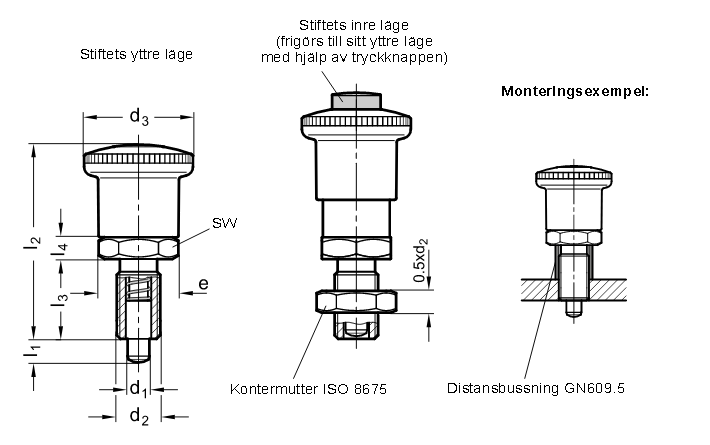

Inställningsbult i brunerat stål med spärrknapp
d1l1 min.d2d3el2 ≈l3l4swFjäderkraft (N) ≈
Stift -0.02/-0.04Tappens yttre ändlägeTappens inre ändläge
Hål H7
66M 12 x 1,53021,953,5226196,519
69M 12 x 1,53021,953,522619625
88M 16 x 1,53021,959,5268198,526
812M 16 x 1,53021,959,5268198,528
1012M 16 x 1,53021,959,5268199,538
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.Kvantumsrabatt
-10%-20%
GN414.1-10-12-AJusteringsbolt med sperreknapp261,00 kr326,25 kr10 st50 stKontakt oss for å bestille
GN414.1-10-12-AKJusteringsbolt med sperreknapp269,00 kr336,25 kr10 st50 stKontakt oss for å bestille
GN414.1-6-6-AJusteringsbolt med sperreknapp239,00 kr298,75 kr10 st50 stKontakt oss for å bestille
GN414.1-6-6-AKJusteringsbolt med sperreknapp243,00 kr303,75 kr10 st50 stKontakt oss for å bestille
GN414.1-6-9-AJusteringsbolt med sperreknapp255,00 kr318,75 kr10 st50 stKontakt oss for å bestille
GN414.1-6-9-AKJusteringsbolt med sperreknapp259,00 kr323,75 kr10 st50 stKontakt oss for å bestille
GN414.1-8-12-AJusteringsbolt med sperreknapp251,00 kr313,75 kr10 st50 stKontakt oss for å bestille
GN414.1-8-12-AKJusteringsbolt med sperreknapp258,00 kr322,50 kr10 st50 stKontakt oss for å bestille
GN414.1-8-8-AJusteringsbolt med sperreknapp250,00 kr312,50 kr10 st50 stKontakt oss for å bestille
GN414.1-8-8-AKJusteringsbolt med sperreknapp258,00 kr322,50 kr10 st50 stKontakt oss for å bestille
