Justeringsbolt av rustfritt stål, med sperreknapp – foto

Justeringsbolt GN414.1 NI av rustfritt stål, med sperreknapp

Justeringsbolt av rustfritt stål, med sperreknapp.

Justeringsbolt GN414.1 NI med klikklås brukes når stiften kortvarig skal forhindres fra å stikke ut. Når stiften dras tilbake til endeposisjon, griper knappen inn med et hørbart klikk. Sikkerhetslåsen kan bare låses opp ved å utøve aksialt trykk på den røde sikkerhetstrykknappen, og deretter går stiften tilbake til ytre posisjon ved hjelp av fjærkraft.

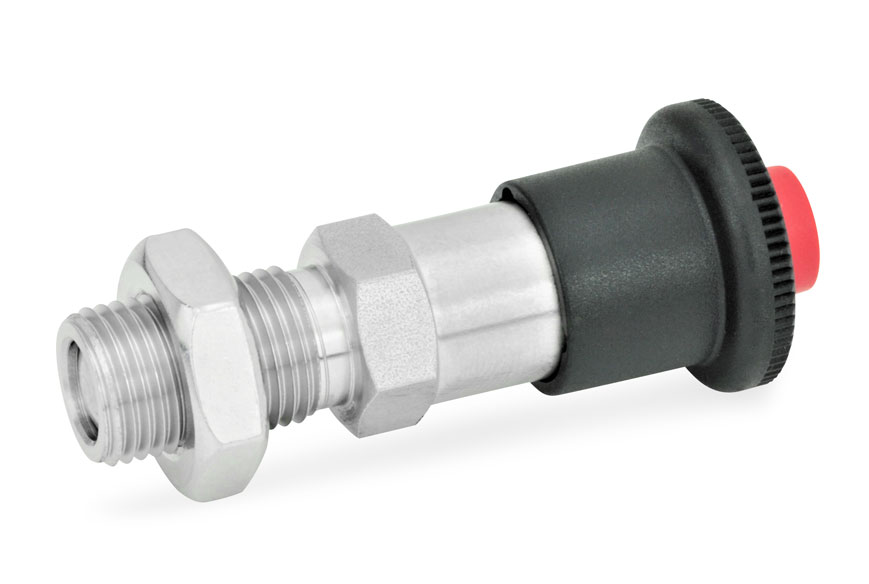

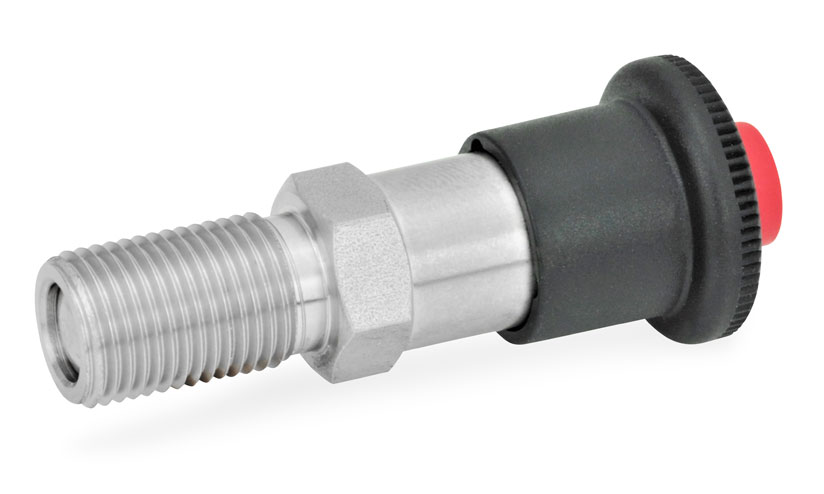

Type A: uten kontramutter. Type AK: med kontramutter.

Bestillingseksempel: GN414.1-6-6-A-NI

Relaterte produkter

GN414.1
GN814

CAD-filer

Inställningsbult i rostfritt stål med spärrknapp - ritning
d1l1 min.d2d3el2 ≈l3l4swFjäderkraft (N) ≈
Stift -0.02/-0.04Tappens yttre ändlägeTappens inre ändläge
Hål H7
66M 12 x 1,53021,953,5226196,519
69M 12 x 1,53021,953,522619625
88M 16 x 1,53021,959,5268198,526
812M 16 x 1,53021,959,5268198,528
1012M 16 x 1,53021,959,5268199,538
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.Kvantumsrabatt
-10%-20%
GN414.1-10-12-AK-NIJusteringsbolt med sperreknapp, rustfri365,00 kr456,25 kr10 st50 stKontakt oss for å bestille
GN414.1-10-12-A-NIJusteringsbolt med sperreknapp, rustfri349,00 kr436,25 kr10 st50 stKontakt oss for å bestille
GN414.1-6-6-AK-NIJusteringsbolt med sperreknapp, rustfri328,00 kr410,00 kr10 st50 stKontakt oss for å bestille
GN414.1-6-6-A-NIJusteringsbolt med sperreknapp, rustfri318,00 kr397,50 kr10 st50 stKontakt oss for å bestille
GN414.1-6-9-AK-NIJusteringsbolt med sperreknapp, rustfri340,00 kr425,00 kr10 st50 stKontakt oss for å bestille
GN414.1-6-9-A-NIJusteringsbolt med sperreknapp, rustfri329,00 kr411,25 kr10 st50 stKontakt oss for å bestille
GN414.1-8-12-AK-NIJusteringsbolt med sperreknapp, rustfri358,00 kr447,50 kr10 st50 stKontakt oss for å bestille
GN414.1-8-12-A-NIJusteringsbolt med sperreknapp, rustfri341,00 kr426,25 kr10 st50 stKontakt oss for å bestille
GN414.1-8-8-AK-NIJusteringsbolt med sperreknapp, rustfri353,00 kr441,25 kr10 st50 stKontakt oss for å bestille
GN414.1-8-8-A-NIJusteringsbolt med sperreknapp, rustfri338,00 kr422,50 kr10 st50 stKontakt oss for å bestille

Rull sideveis for flere kolonner
