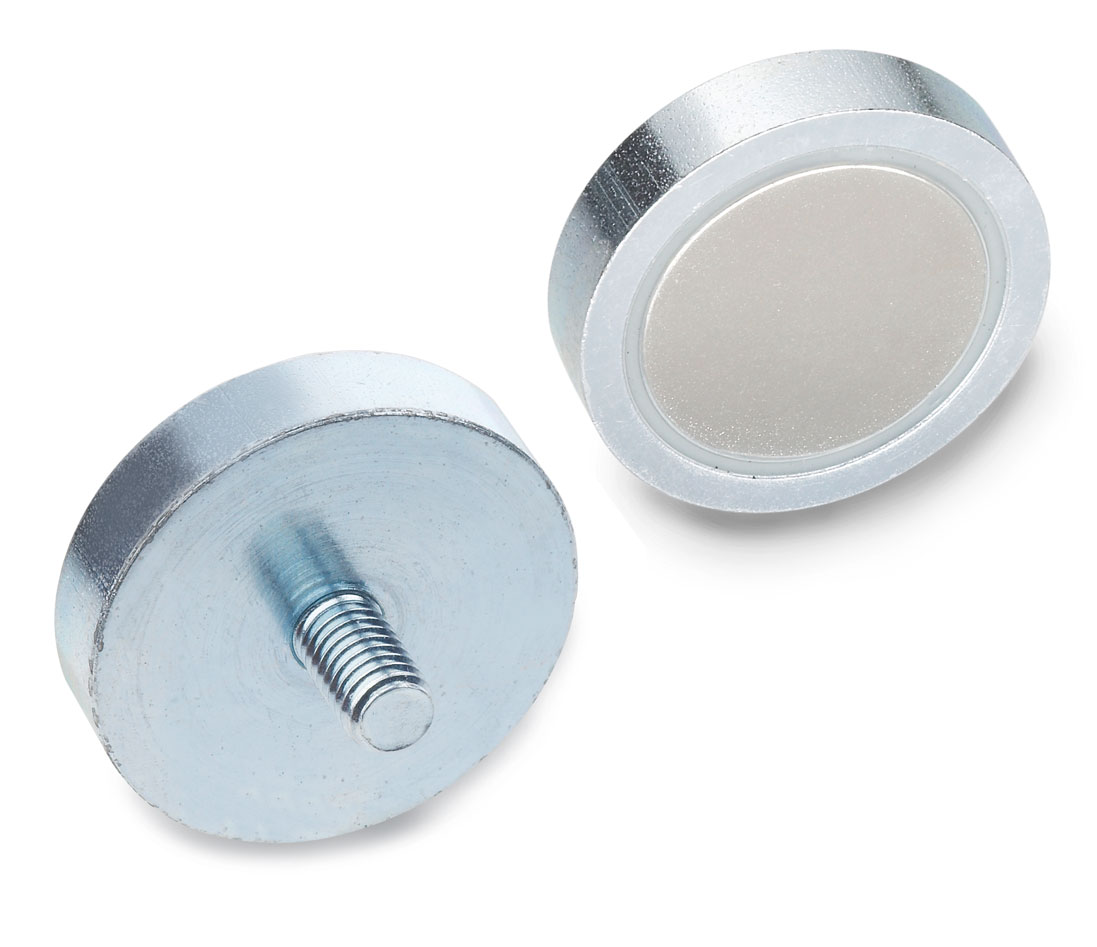

Magnet av hard ferritt eller neodym, med innvendig gjenge

Magnet GN50.3

Magnet med avskjerming og gjenget tapp av galvanisert stål. Utvendig gjenge.

Form HF: Hard ferritt. Maksimal temperatur 200 °C. Form ND: Neodym/jern/bor. Maksimal temperatur 80 °C.

  • Gjelder under omstendighetene som er angitt her.

Bestillingseksempel: GN50.3-HF-47-M6

Relaterte produkter

GN50.1
GN50.2
GN50.25

CAD-filer

Magnet med utvändig gänga - ritning
d1HFNDNominell häftkraft (N)
d2hld2hlHFND
6 ±0.1---M 34,5 ±0.17-5
8 ±0.1---M 44,5 ±0.18-13
10 ±0.1M 34,5 +0.2/-0.17M 34,5 ±0.17425
10 ±0.1---M 44,5 ±0.18-25
13 ±0.1M 34,5 +0.2/-0.17M 54,5 ±0.181060
16 ±0.1M 34,5 +0.2/-0.17M 44,5 ±0.181885
16 ±0.1M 44,5 +0.2/-0.16M 64,5 ±0.181895
20 ±0.1M 36 +0.2/-0.17M 66 ±0.11030140
25 ±0.1M 47 +0.3/-0.28M 67 ±0.21040200
25 ±0.1M 67 +0.3/-0.220---40-
32 ±0.1M 47 +0.3/-0.28M 67 ±0.21080350
32 ±0.1M 67 +0.3/-0.212---80-
32 ±0.1M 87 +0.3/-0.210---80-
40 ±0.1---M 88 ±0.212-670
47 +0.2/-0.1M 69 +0.5/-0.28M 89,2 ±0.213180790
57 +0.2/-0.1M 610,5 +0.5/-0.28---280-
63 +0.3/-0.1M 614 +0.5/-0.215---350-
80 +0.3/-0.1M 810 +0.5/-0.213---600-
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.Kvantumsrabatt
-10%-20%
GN50.3-HF-10-M3Magnet, utvendig gjenge, hard ferritt33,80 kr42,25 kr10 st50 stKontakt oss for å bestille
GN50.3-HF-13-M3Magnet, utvendig gjenge, hard ferritt36,60 kr45,75 kr10 st50 stKontakt oss for å bestille
GN50.3-HF-16-M3Magnet, utvendig gjenge, hard ferritt39,00 kr48,75 kr10 st50 stKontakt oss for å bestille
GN50.3-HF-20-M3Magnet, utvendig gjenge, hard ferritt41,40 kr51,75 kr10 st50 stKontakt oss for å bestille
GN50.3-HF-25-M4Magnet, utvendig gjenge, hard ferritt44,20 kr55,25 kr10 st50 stKontakt oss for å bestille
GN50.3-HF-32-M4Magnet, utvendig gjenge, hard ferritt51,60 kr64,50 kr10 st50 stKontakt oss for å bestille
GN50.3-HF-47-M6Magnet, utvendig gjenge, hard ferritt83,10 kr103,88 kr10 st50 stKontakt oss for å bestille
GN50.3-HF-63-M6Magnet, utvendig gjenge, hard ferritt164,50 kr205,63 kr10 st50 stKontakt oss for å bestille
GN50.3-ND-10-M4Magnet, utvendig gjenge, neodym43,00 kr53,75 kr10 st50 stKontakt oss for å bestille
GN50.3-ND-13-M5Magnet, utvendig gjenge, neodym45,70 kr57,13 kr10 st50 stKontakt oss for å bestille
GN50.3-ND-16-M6Magnet, utvendig gjenge, neodym55,00 kr68,75 kr10 st50 stKontakt oss for å bestille
GN50.3-ND-20-M6Magnet, utvendig gjenge, neodym81,00 kr101,25 kr10 st50 stKontakt oss for å bestille
GN50.3-ND-25-M6Magnet, utvendig gjenge, neodym117,50 kr146,88 kr10 st50 stKontakt oss for å bestille
GN50.3-ND-32-M6Magnet, utvendig gjenge, neodym166,50 kr208,13 kr10 st50 stKontakt oss for å bestille
GN50.3-HF-16-M4Magnet, utvendig gjenge, hard ferritt38,70 kr48,38 kr10 st50 stKontakt oss for å bestille
GN50.3-HF-25-M6Magnet, utvendig gjenge, hard ferritt63,20 kr79,00 kr10 st50 stKontakt oss for å bestille
GN50.3-HF-32-M6Magnet, utvendig gjenge, hard ferritt60,20 kr75,25 kr10 st50 stKontakt oss for å bestille
GN50.3-HF-32-M8Magnet, utvendig gjenge, hard ferritt60,80 kr76,00 kr10 st50 stKontakt oss for å bestille
GN50.3-HF-57-M6Magnet, utvendig gjenge, hard ferritt107,00 kr133,75 kr10 st50 stKontakt oss for å bestille
GN50.3-HF-80-M8Magnet, utvendig gjenge, hard ferritt174,00 kr217,50 kr——Kontakt oss for å bestille
GN50.3-ND-10-M3Magnet, utvendig gjenge, neodym43,00 kr53,75 kr10 st50 stKontakt oss for å bestille
GN50.3-ND-16-M4Magnet, utvendig gjenge, neodym51,30 kr64,13 kr10 st50 stKontakt oss for å bestille
GN50.3-ND-40-M8Magnet, utvendig gjenge, neodym286,00 kr357,50 kr10 st50 stKontakt oss for å bestille
GN50.3-ND-47-M8Magnet, utvendig gjenge, neodym439,00 kr548,75 kr10 st50 stKontakt oss for å bestille
GN50.3-ND-6-M3Magnet, utvendig gjenge, neodym41,40 kr51,75 kr10 st50 stKontakt oss for å bestille
GN50.3-ND-8-M4Magnet, utvendig gjenge, neodym41,00 kr51,25 kr10 st50 stKontakt oss for å bestille
