Maskinratt GN324 av aluminium
Maskinratt av pulverlakkert aluminium.

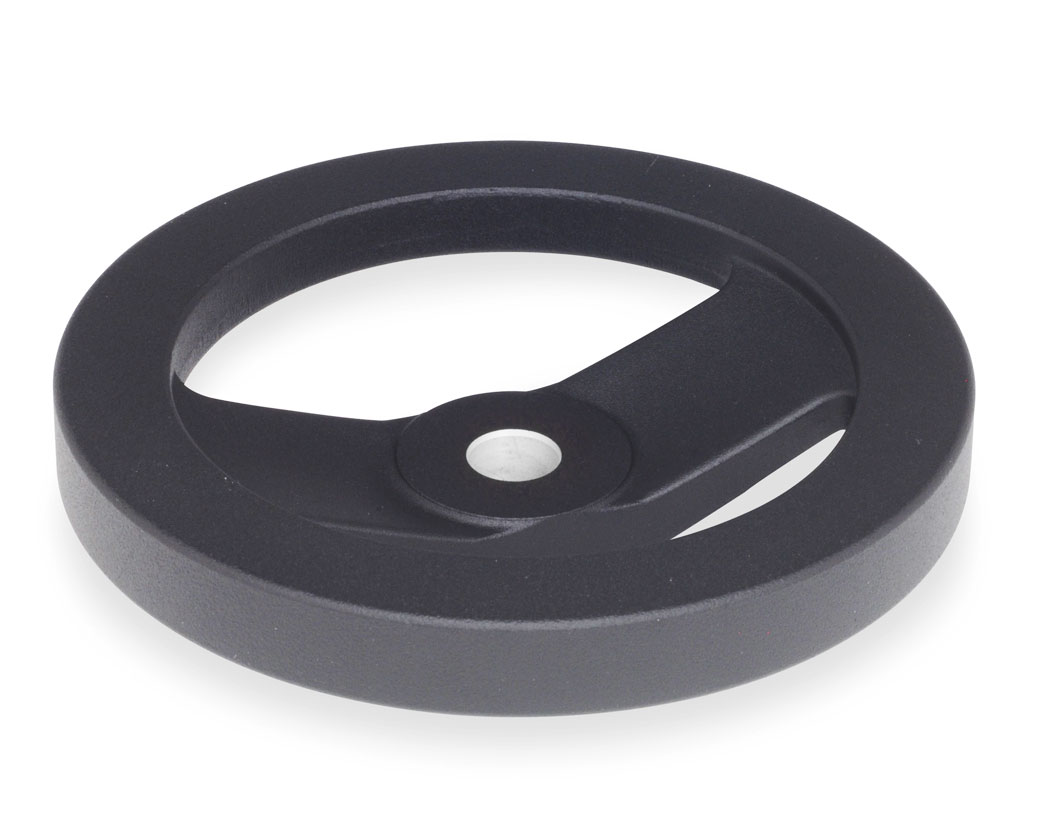

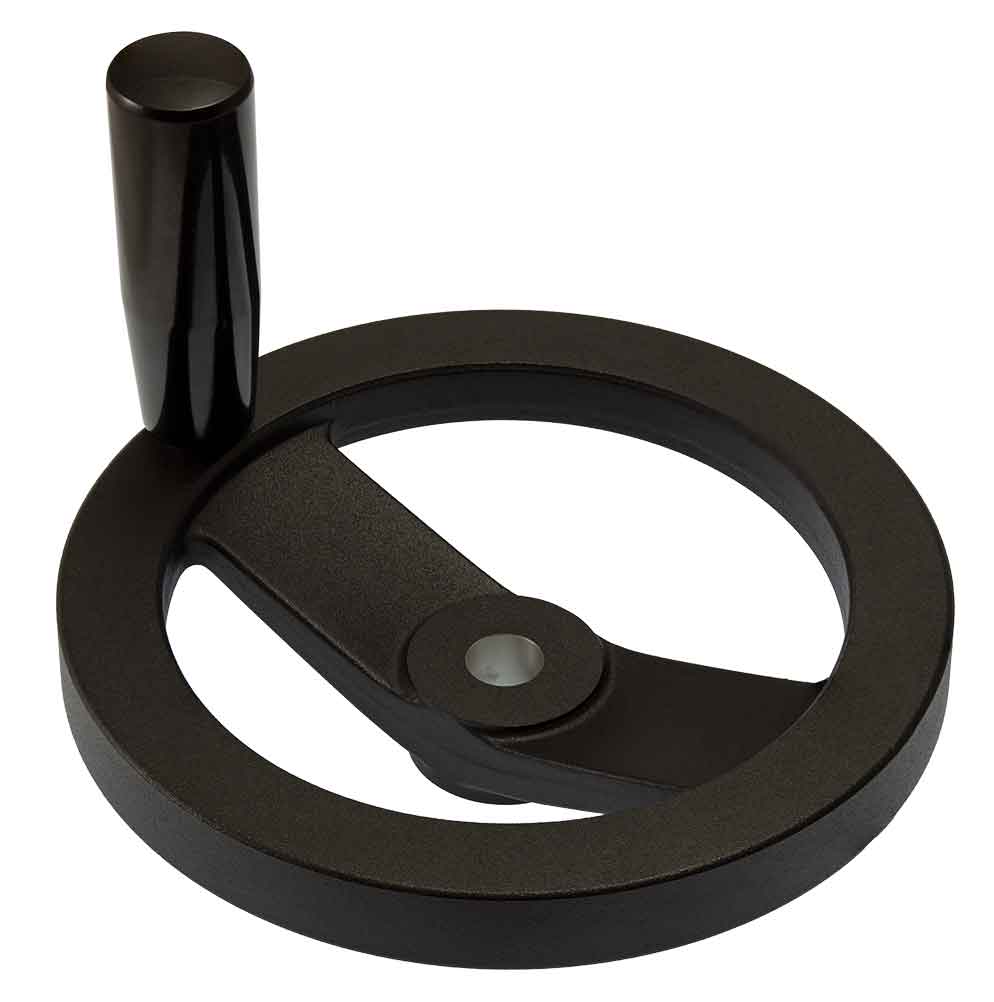

Form A: uten håndtak. Form D (eller) R: med vribart håndtak.
Suppler med: 3 (eller) K for utførelser med kilespor. 4 (eller) A (på slutten) for utførelse uten kilespor.
Aluminium Navet er bearbeidet Ytterbanen er dreid og polert Kilespor P9 i samsvar med DIN6885
Bestillingseksempel: GN322-250-B22-R
CAD-filer
| d1 | d2 H7 | d3 | b | l1 | l2 | l3 | r | |
| 125 | 12 | 14 | 31 | 15 | 18 | 33 | 61,5 | 54 |
| 140 | 14 | 16 | 36 | 16,5 | 19 | 36 | 76,5 | 61 |
| 160 | 14 | 16 | 36 | 18 | 20 | 39 | 76,5 | 71 |
| 200 | 18 | 20 | 42 | 20,5 | 24 | 45 | 86,5 | 89 |
| 250 | 22 | 26 | 48 | 23 | 28 | 51 | 86,5 | 113 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN324 A4 125X12 | Maskinratt, aluminium, mattsvart | 288,00 kr | 360,00 kr | Kontakt oss for å bestille | ||
| GN324 A4 140X14 | Maskinratt, aluminium, mattsvart | 317,00 kr | 396,25 kr | Kontakt oss for å bestille | ||
| GN324 A4 160X14 | Maskinratt, aluminium, mattsvart | 420,00 kr | 525,00 kr | Kontakt oss for å bestille | ||
| GN324 A4 200X18 | Maskinratt, aluminium, mattsvart | 607,00 kr | 758,75 kr | Kontakt oss for å bestille | ||
| GN324 A4 250X22 | Maskinratt, aluminium, mattsvart | 985,00 kr | 1 231,25 kr | Kontakt oss for å bestille | ||
| GN324 D4 125X12 | Maskinratt, matt svart, håndtak | 327,00 kr | 408,75 kr | Kontakt oss for å bestille | ||
| GN324 D4 140X14 | Maskinratt, matt svart, håndtak | 339,00 kr | 423,75 kr | Kontakt oss for å bestille | ||
| GN324 D4 160X14 | Maskinratt, matt svart, håndtak | 452,00 kr | 565,00 kr | Kontakt oss for å bestille | ||
| GN324 D4 200X18 | Maskinratt, matt svart, håndtak | 588,00 kr | 735,00 kr | Kontakt oss for å bestille | ||
| GN324 D4 250X22 | Maskinratt, matt svart, håndtak | 877,00 kr | 1 096,25 kr | Kontakt oss for å bestille | ||
| GN324 D3 125X12 | Maskinratt, mattsvart, håndtak, ks | 343,00 kr | 428,75 kr | Kontakt oss for å bestille | ||
| GN324 D3 140X14 | Maskinratt, mattsvart, håndtak, ks | 353,00 kr | 441,25 kr | Kontakt oss for å bestille | ||
| GN324 D3 160X14 | Maskinratt, mattsvart, håndtak, ks | 468,00 kr | 585,00 kr | Kontakt oss for å bestille | ||
| GN324 D3 200X18 | Maskinratt, mattsvart, håndtak, ks | 603,00 kr | 753,75 kr | Kontakt oss for å bestille | ||
| GN324 D3 250X22 | Maskinratt, mattsvart, håndtak, ks | 877,00 kr | 1 096,25 kr | Kontakt oss for å bestille | ||
| GN324-125-B12-R | Maskinratt | 400,00 kr | 500,00 kr | Kontakt oss for å bestille | ||
| GN324-125-B14-A | Maskinratt | 288,00 kr | 360,00 kr | Kontakt oss for å bestille | ||
| GN324-125-B14-R | Maskinratt | 400,00 kr | 500,00 kr | Kontakt oss for å bestille | ||
| GN324 A3 125X12 | Maskinratt | 329,00 kr | 411,25 kr | Kontakt oss for å bestille | ||
| GN324-125-K12-R | Maskinratt | 441,00 kr | 551,25 kr | Kontakt oss for å bestille | ||
| GN324-125-K14-A | Maskinratt | 329,00 kr | 411,25 kr | Kontakt oss for å bestille | ||
| GN324-125-K14-R | Maskinratt | 441,00 kr | 551,25 kr | Kontakt oss for å bestille | ||
| GN324-140-B14-R | Maskinratt | 438,00 kr | 547,50 kr | Kontakt oss for å bestille | ||
| GN324-140-B16-A | Maskinratt | 317,00 kr | 396,25 kr | Kontakt oss for å bestille | ||
| GN324-140-B16-R | Maskinratt | 438,00 kr | 547,50 kr | Kontakt oss for å bestille | ||
| GN324 A3 140X14 | Maskinratt | 358,00 kr | 447,50 kr | Kontakt oss for å bestille | ||
| GN324-140-K14-R | Maskinratt | 479,00 kr | 598,75 kr | Kontakt oss for å bestille | ||
| GN324-140-K16-A | Maskinratt | 358,00 kr | 447,50 kr | Kontakt oss for å bestille | ||
| GN324-140-K16-R | Maskinratt | 479,00 kr | 598,75 kr | Kontakt oss for å bestille | ||
| GN324-160-B14-R | Maskinratt | 543,00 kr | 678,75 kr | Kontakt oss for å bestille | ||
| GN324-160-B16-A | Maskinratt | 420,00 kr | 525,00 kr | Kontakt oss for å bestille | ||
| GN324-160-B16-R | Maskinratt | 543,00 kr | 678,75 kr | Kontakt oss for å bestille | ||
| GN324 A3 160X14 | Maskinratt | 461,00 kr | 576,25 kr | Kontakt oss for å bestille | ||
| GN324-160-K14-R | Maskinratt | 583,00 kr | 728,75 kr | Kontakt oss for å bestille | ||
| GN324-160-K16-A | Maskinratt | 461,00 kr | 576,25 kr | Kontakt oss for å bestille | ||
| GN324-160-K16-R | Maskinratt | 583,00 kr | 728,75 kr | Kontakt oss for å bestille | ||
| GN324-200-B18-R | Maskinratt | 742,00 kr | 927,50 kr | Kontakt oss for å bestille | ||
| GN324-200-B20-A | Maskinratt | 607,00 kr | 758,75 kr | Kontakt oss for å bestille | ||
| GN324-200-B20-R | Maskinratt | 742,00 kr | 927,50 kr | Kontakt oss for å bestille | ||
| GN324 A3 200X18 | Maskinratt | 648,00 kr | 810,00 kr | Kontakt oss for å bestille | ||
| GN324-200-K18-R | Maskinratt | 783,00 kr | 978,75 kr | Kontakt oss for å bestille | ||
| GN324-200-K20-A | Maskinratt | 648,00 kr | 810,00 kr | Kontakt oss for å bestille | ||
| GN324-200-K20-R | Maskinratt | 783,00 kr | 978,75 kr | Kontakt oss for å bestille | ||
| GN324-250-B22-R | Maskinratt | 1 121,00 kr | 1 401,25 kr | Kontakt oss for å bestille | ||
| GN324-250-B26-A | Maskinratt | 985,00 kr | 1 231,25 kr | Kontakt oss for å bestille | ||
| GN324-250-B26-R | Maskinratt | 1 121,00 kr | 1 401,25 kr | Kontakt oss for å bestille | ||
| GN324 A3 250X22 | Maskinratt | 1 027,00 kr | 1 283,75 kr | Kontakt oss for å bestille | ||
| GN324-250-K22-R | Maskinratt | 1 162,00 kr | 1 452,50 kr | Kontakt oss for å bestille | ||
| GN324-250-K26-A | Maskinratt | 1 027,00 kr | 1 283,75 kr | Kontakt oss for å bestille | ||
| GN324-250-K26-R | Maskinratt | 1 162,00 kr | 1 452,50 kr | Kontakt oss for å bestille | ||
