Skiveratt GN323 av svartlakkert aluminium
Skiveratt av svartlakkert aluminium, med eller uten håndtak og/eller kilespor.

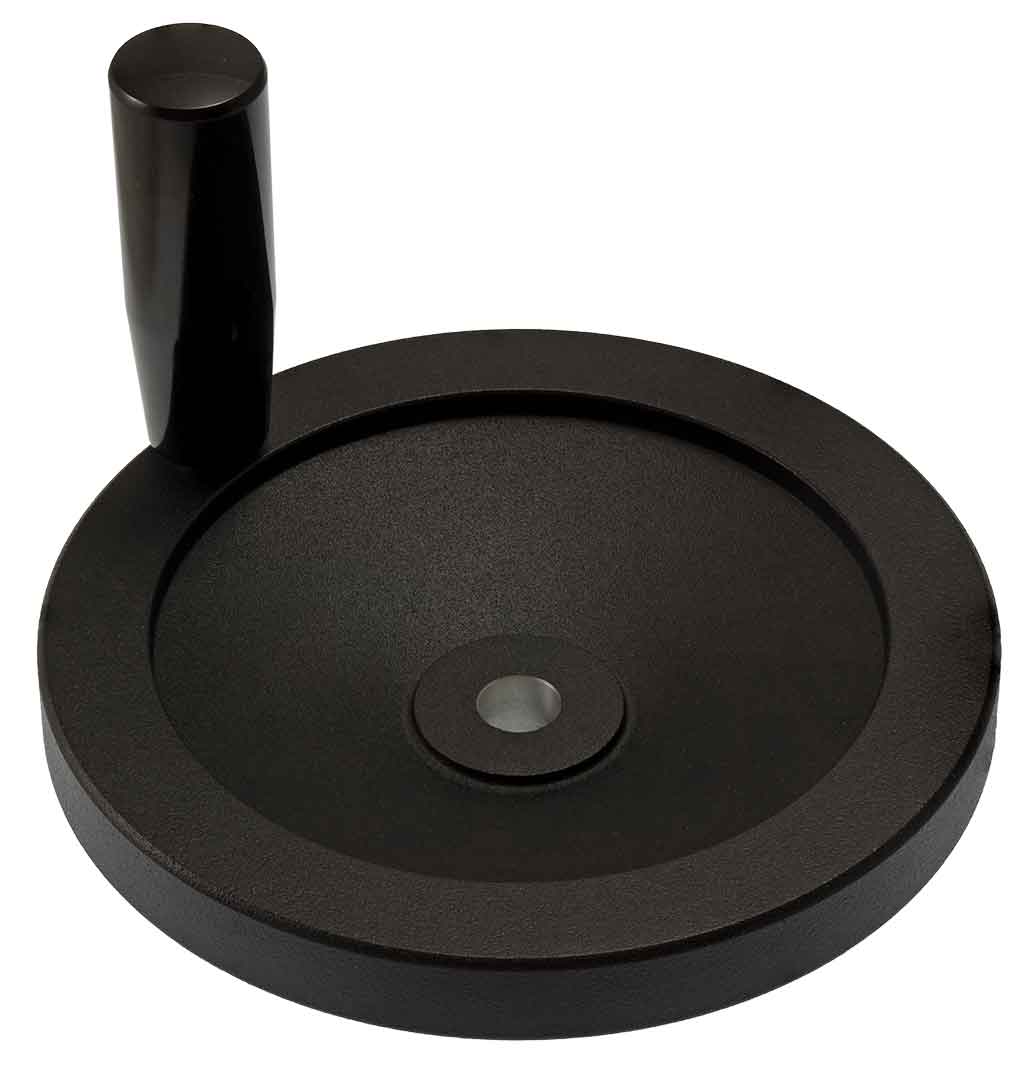

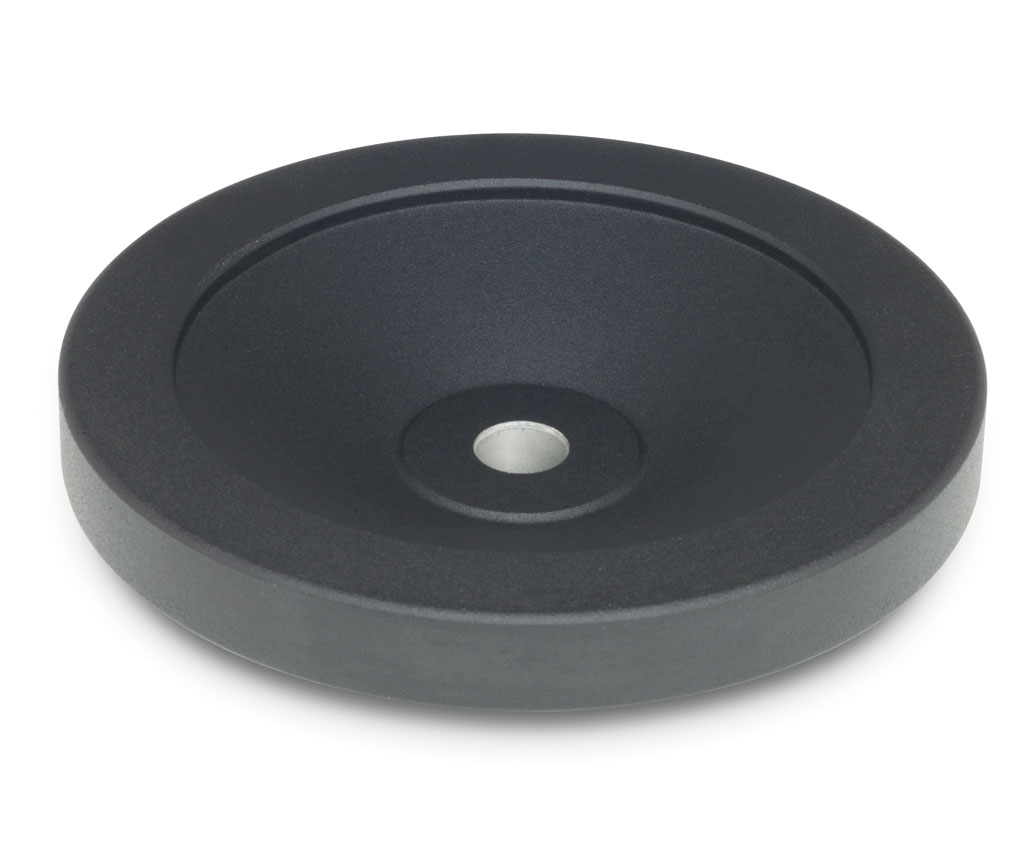

Form A uten håndtak. Form D (eller) R med vribart håndtak.
Suppler med: 3 (eller) K for utførelser med kilespor. 4 (eller) B for utførelse uten kilespor.
Aluminium. Svartlakkert matt struktur. Navet bearbeidet. Kilespor P9 i samsvar med DIN6885.
Bestillingseksempel: GN323-160-K14-R
CAD-filer

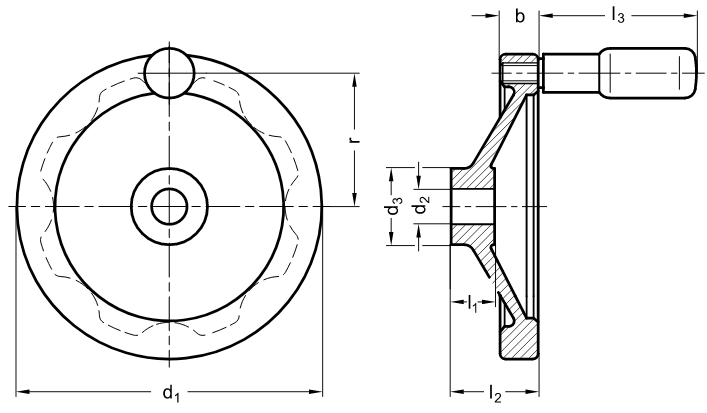

| d1 | d2 H7 | d3 | b | l1 | l2 ≈ | l3 ≈ | r | |
| 80 | 10 | 12 | 26 | 13 | 16 | 26 | 44 | 33,5 |
| 100 | 10 | 12 | 28 | 14 | 17 | 30 | 58,5 | 42,5 |
| 125 | 12 | 14 | 31 | 15 | 18 | 33 | 61,5 | 54 |
| 140 | 14 | 16 | 36 | 16,5 | 19 | 36 | 76,5 | 61 |
| 160 | 14 | 16 | 36 | 18 | 20 | 39 | 76,5 | 71 |
| 200 | 18 | 20 | 45 | 20,5 | 24 | 45 | 86,5 | 89 |
| 250 | 22 | 26 | 48 | 23 | 28 | 51 | 86,5 | 113 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN323 A4 80X10 | Skiveratt, aluminium, mattsvart | 208,00 kr | 260,00 kr | Kontakt oss for å bestille | ||
| GN323 A4 100X10 | Skiveratt, aluminium, mattsvart | 190,50 kr | 238,13 kr | Kontakt oss for å bestille | ||
| GN323 A4 125X12 | Skiveratt, aluminium, mattsvart | 274,00 kr | 342,50 kr | Kontakt oss for å bestille | ||
| GN323 A4 140X14 | Skiveratt, aluminium, mattsvart | 319,00 kr | 398,75 kr | Kontakt oss for å bestille | ||
| GN323 A4 160X14 | Skiveratt, aluminium, mattsvart | 442,00 kr | 552,50 kr | Kontakt oss for å bestille | ||
| GN323 A4 200X16 | Skiveratt, aluminium, mattsvart | 476,00 kr | 595,00 kr | Kontakt oss for å bestille | ||
| GN323 A4 250X22 | Skiveratt, aluminium, mattsvart | 1 016,00 kr | 1 270,00 kr | Kontakt oss for å bestille | ||
| GN323 D4 80X10 | Skiveratt, mattsvart, håndtak pl. | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN323 D4 100X10 | Skiveratt, mattsvart, håndtak pl. | 316,24 kr | 395,30 kr | Kontakt oss for å bestille | ||
| GN323 D4 100X12 | Skiveratt, mattsvart, håndtak pl. | 316,24 kr | 395,30 kr | Kontakt oss for å bestille | ||
| GN323 D4 125X12 | Skiveratt, mattsvart, håndtak pl. | 344,00 kr | 430,00 kr | Kontakt oss for å bestille | ||
| GN323 D4 140X14 | Skiveratt, mattsvart, håndtak pl. | 388,00 kr | 485,00 kr | Kontakt oss for å bestille | ||
| GN323 D4 160X14 | Skiveratt, mattsvart, håndtak pl. | 455,00 kr | 568,75 kr | Kontakt oss for å bestille | ||
| GN323 D4 200X18 | Skiveratt, mattsvart, håndtak pl. | 609,00 kr | 761,25 kr | Kontakt oss for å bestille | ||
| GN323 D4 250X22 | Skiveratt, mattsvart, håndtak pl. | 819,00 kr | 1 023,75 kr | Kontakt oss for å bestille | ||
| GN323 D3 80X10 | Skiveratt, mattsvart, håndtak, kilespor | 257,00 kr | 321,25 kr | Kontakt oss for å bestille | ||
| GN323 D3 100X10 | Skiveratt, mattsvart, håndtak, kilespor | 285,00 kr | 356,25 kr | Kontakt oss for å bestille | ||
| GN323 D3 125X12 | Skiveratt, mattsvart, håndtak, kilespor | 360,00 kr | 450,00 kr | Kontakt oss for å bestille | ||
| GN323 D3 140X14 | Skiveratt, mattsvart, håndtak, kilespor | 404,00 kr | 505,00 kr | Kontakt oss for å bestille | ||
| GN323 D3 160X14 | Skiveratt, mattsvart, håndtak, kilespor | 470,00 kr | 587,50 kr | Kontakt oss for å bestille | ||
| GN323 D3 200X18 | Skiveratt, mattsvart, håndtak, kilespor | 625,00 kr | 781,25 kr | Kontakt oss for å bestille | ||
| GN323 D3 250X22 | Skiveratt, mattsvart, håndtak, kilespor | 834,00 kr | 1 042,50 kr | Kontakt oss for å bestille | ||
| GN323-100-B10-R | Skiveratt | 290,00 kr | 362,50 kr | Kontakt oss for å bestille | ||
| GN323-100-B12-A | Skiveratt | 194,50 kr | 243,13 kr | Kontakt oss for å bestille | ||
| GN323-100-B12-R | Skiveratt | 290,00 kr | 362,50 kr | Kontakt oss for å bestille | ||
| GN323-100-B8-A | Skiveratt | 194,50 kr | 243,13 kr | Kontakt oss for å bestille | ||
| GN323 A3 100X10 | Skiveratt | 235,00 kr | 293,75 kr | Kontakt oss for å bestille | ||
| GN323-100-K10-R | Skiveratt | 331,00 kr | 413,75 kr | Kontakt oss for å bestille | ||
| GN323-100-K12-R | Skiveratt | 331,00 kr | 413,75 kr | Kontakt oss for å bestille | ||
| GN323-125-B12-R | Skiveratt | 384,00 kr | 480,00 kr | Kontakt oss for å bestille | ||
| GN323-125-B14-A | Skiveratt | 274,00 kr | 342,50 kr | Kontakt oss for å bestille | ||
| GN323-125-B14-R | Skiveratt | 384,00 kr | 480,00 kr | Kontakt oss for å bestille | ||
| GN323 A3 125X12 | Skiveratt | 315,00 kr | 393,75 kr | Kontakt oss for å bestille | ||
| GN323-125-K12-R | Skiveratt | 425,00 kr | 531,25 kr | Kontakt oss for å bestille | ||
| GN323-125-K14-A | Skiveratt | 315,00 kr | 393,75 kr | Kontakt oss for å bestille | ||
| GN323-125-K14-R | Skiveratt | 425,00 kr | 531,25 kr | Kontakt oss for å bestille | ||
| GN323-140-B14-R | Skiveratt | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN323-140-B16-A | Skiveratt | 319,00 kr | 398,75 kr | Kontakt oss for å bestille | ||
| GN323-140-B16-R | Skiveratt | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN323 A3 140X14 | Skiveratt | 360,00 kr | 450,00 kr | Kontakt oss for å bestille | ||
| GN323-140-K14-R | Skiveratt | 485,00 kr | 606,25 kr | Kontakt oss for å bestille | ||
| GN323-140-K16-A | Skiveratt | 360,00 kr | 450,00 kr | Kontakt oss for å bestille | ||
| GN323-140-K16-R | Skiveratt | 485,00 kr | 606,25 kr | Kontakt oss for å bestille | ||
| GN323-160-B14-R | Skiveratt | 571,00 kr | 713,75 kr | Kontakt oss for å bestille | ||
| GN323-160-B16-A | Skiveratt | 442,00 kr | 552,50 kr | Kontakt oss for å bestille | ||
| GN323-160-B16-R | Skiveratt | 571,00 kr | 713,75 kr | Kontakt oss for å bestille | ||
| GN323 A3 160X14 | Skiveratt | 483,00 kr | 603,75 kr | Kontakt oss for å bestille | ||
| GN323-160-K14-R | Skiveratt | 612,00 kr | 765,00 kr | Kontakt oss for å bestille | ||
| GN323-160-K16-A | Skiveratt | 483,00 kr | 603,75 kr | Kontakt oss for å bestille | ||
| GN323-160-K16-R | Skiveratt | 612,00 kr | 765,00 kr | Kontakt oss for å bestille | ||
| GN323 A4 200X18 | Skiveratt | 507,00 kr | 633,75 kr | Kontakt oss for å bestille | ||
| GN323-200-B18-R | Skiveratt | 652,00 kr | 815,00 kr | Kontakt oss for å bestille | ||
| GN323-200-B20-A | Skiveratt | 507,00 kr | 633,75 kr | Kontakt oss for å bestille | ||
| GN323-200-B20-R | Skiveratt | 652,00 kr | 815,00 kr | Kontakt oss for å bestille | ||
| GN323 A3 200X18 | Skiveratt | 543,00 kr | 678,75 kr | Kontakt oss for å bestille | ||
| GN323-200-K18-R | Skiveratt | 693,00 kr | 866,25 kr | Kontakt oss for å bestille | ||
| GN323-200-K20-A | Skiveratt | 543,00 kr | 678,75 kr | Kontakt oss for å bestille | ||
| GN323-200-K20-R | Skiveratt | 693,00 kr | 866,25 kr | Kontakt oss for å bestille | ||
| GN323-250-B22-R | Skiveratt | 1 154,00 kr | 1 442,50 kr | Kontakt oss for å bestille | ||
| GN323-250-B26-A | Skiveratt | 1 016,00 kr | 1 270,00 kr | Kontakt oss for å bestille | ||
| GN323-250-B26-R | Skiveratt | 1 154,00 kr | 1 442,50 kr | Kontakt oss for å bestille | ||
| GN323 A3 250X22 | Skiveratt | 1 056,00 kr | 1 320,00 kr | Kontakt oss for å bestille | ||
| GN323-250-K22-R | Skiveratt | 1 195,00 kr | 1 493,75 kr | Kontakt oss for å bestille | ||
| GN323-250-K26-A | Skiveratt | 1 056,00 kr | 1 320,00 kr | Kontakt oss for å bestille | ||
| GN323-250-K26-R | Skiveratt | 1 195,00 kr | 1 493,75 kr | Kontakt oss for å bestille | ||
| GN323-80-B10-R | Skiveratt | 294,00 kr | 367,50 kr | Kontakt oss for å bestille | ||
| GN323-80-B12-A | Skiveratt | 208,00 kr | 260,00 kr | Kontakt oss for å bestille | ||
| GN323-80-B12-R | Skiveratt | 294,00 kr | 367,50 kr | Kontakt oss for å bestille | ||
| GN323-80-B8-A | Skiveratt | 208,00 kr | 260,00 kr | Kontakt oss for å bestille | ||
| GN323 A3 80X10 | Skiveratt | 249,00 kr | 311,25 kr | Kontakt oss for å bestille | ||
| GN323-80-K10-R | Skiveratt | 335,00 kr | 418,75 kr | Kontakt oss for å bestille | ||
| GN323-80-K12-A | Skiveratt | 249,00 kr | 311,25 kr | Kontakt oss for å bestille | ||
| GN323-80-K12-R | Skiveratt | 335,00 kr | 418,75 kr | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
