Delbar T-kobling GN193 av aluminium for rundt og/eller firkantet rør, individuelt delbar
T-kobling av aluminium, for runde og/eller firkantede rør. Individuelt delbar.

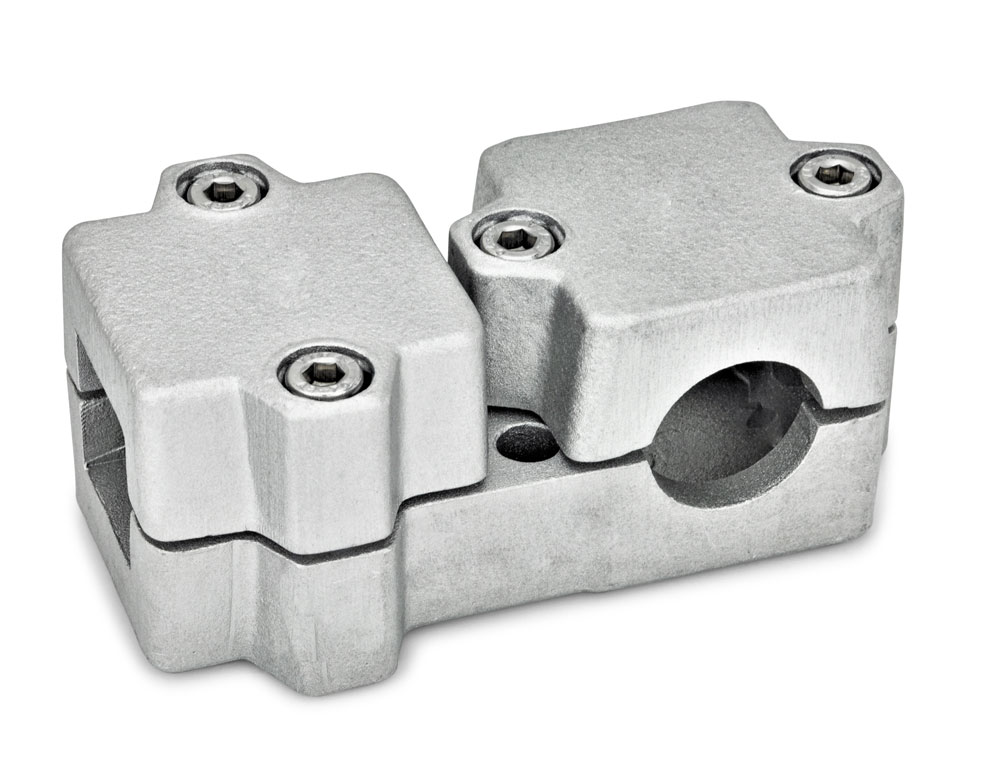

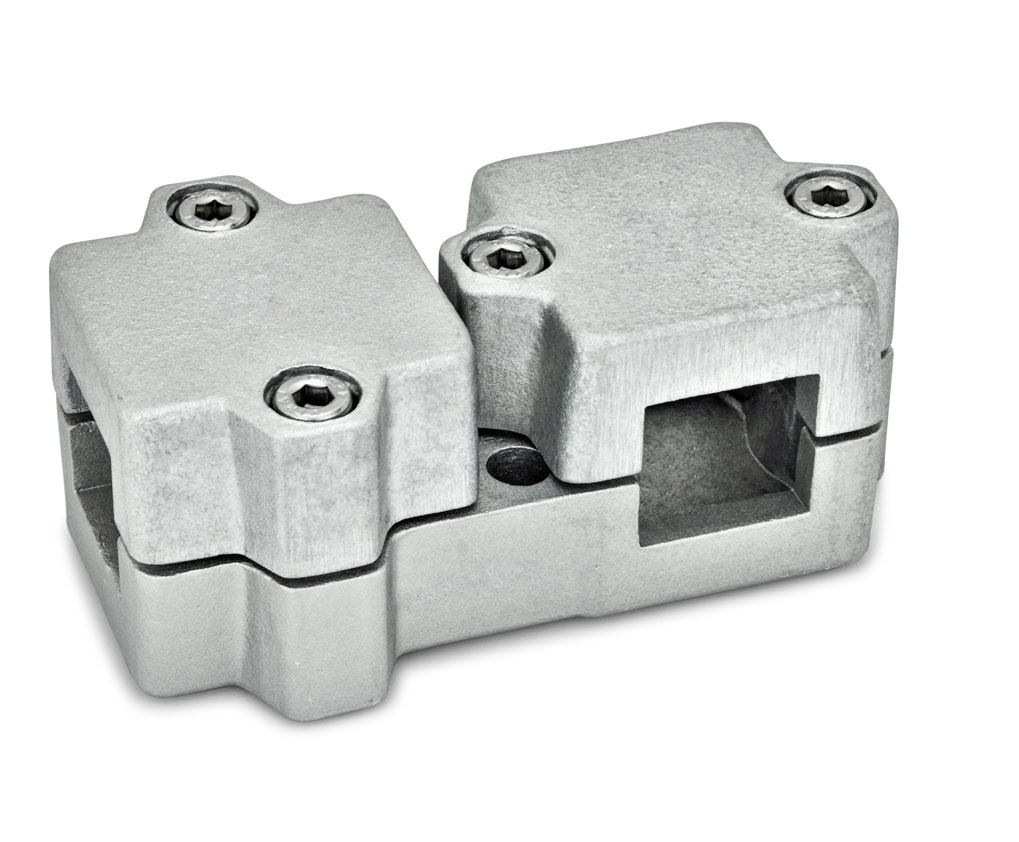

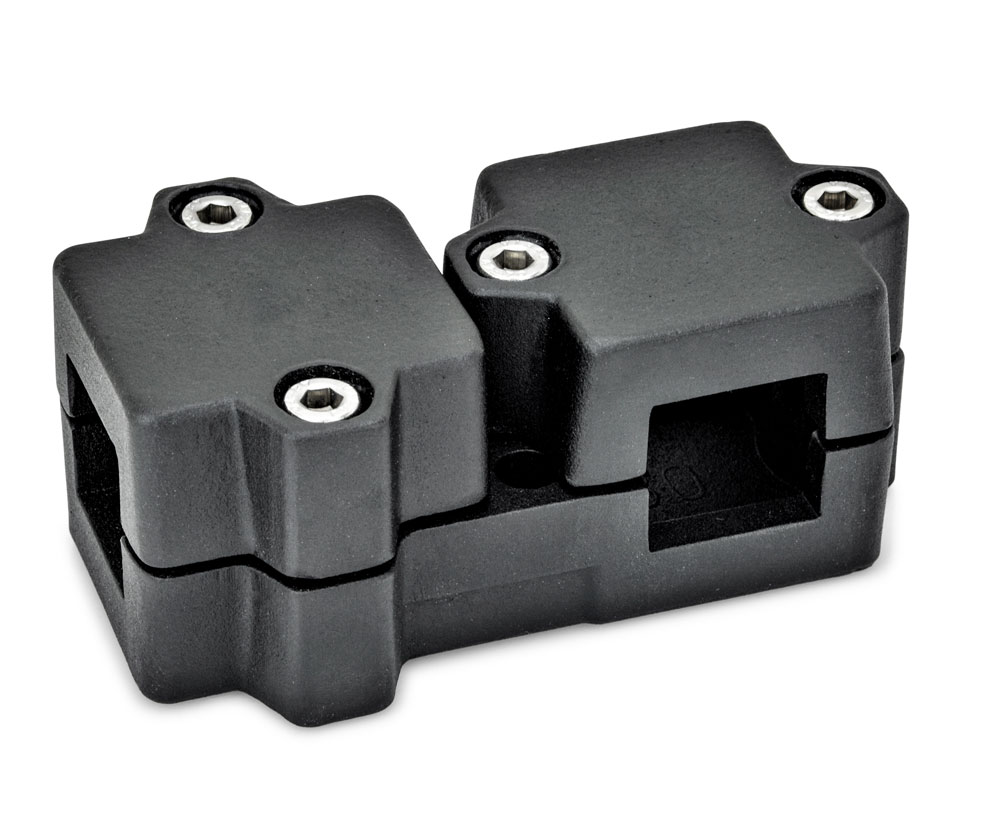

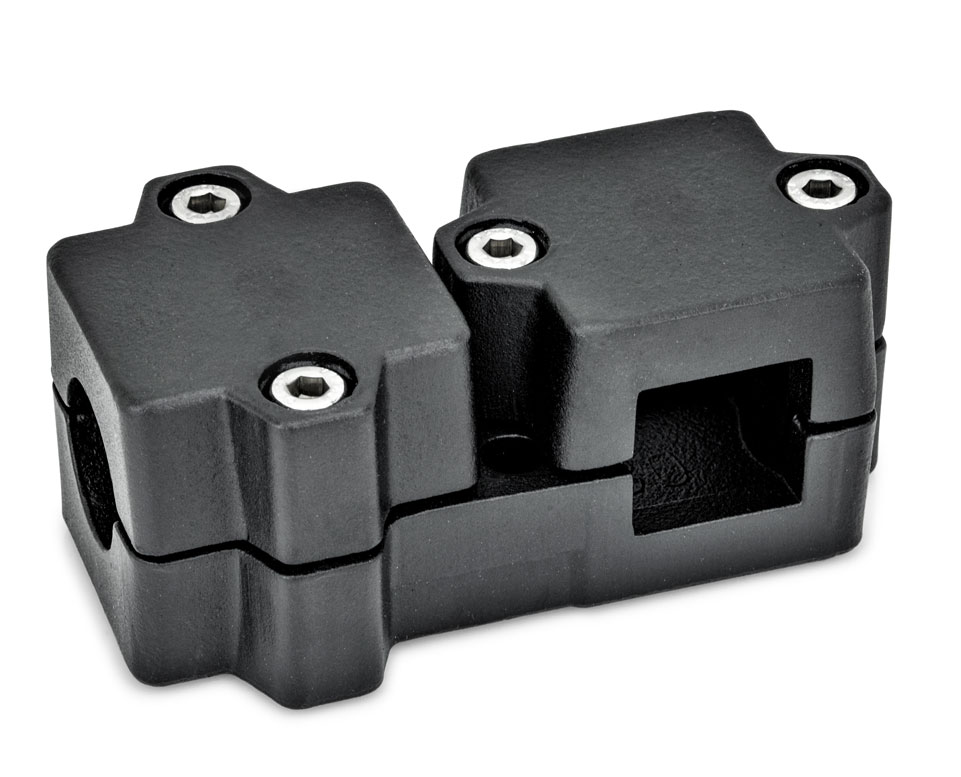

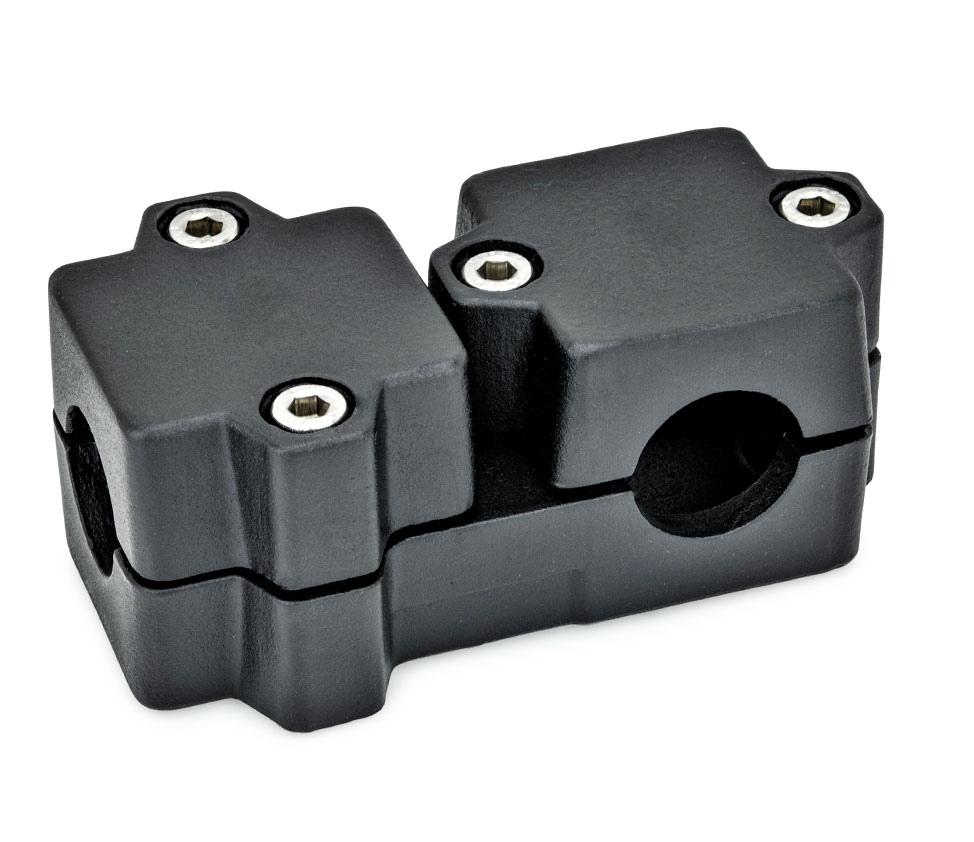

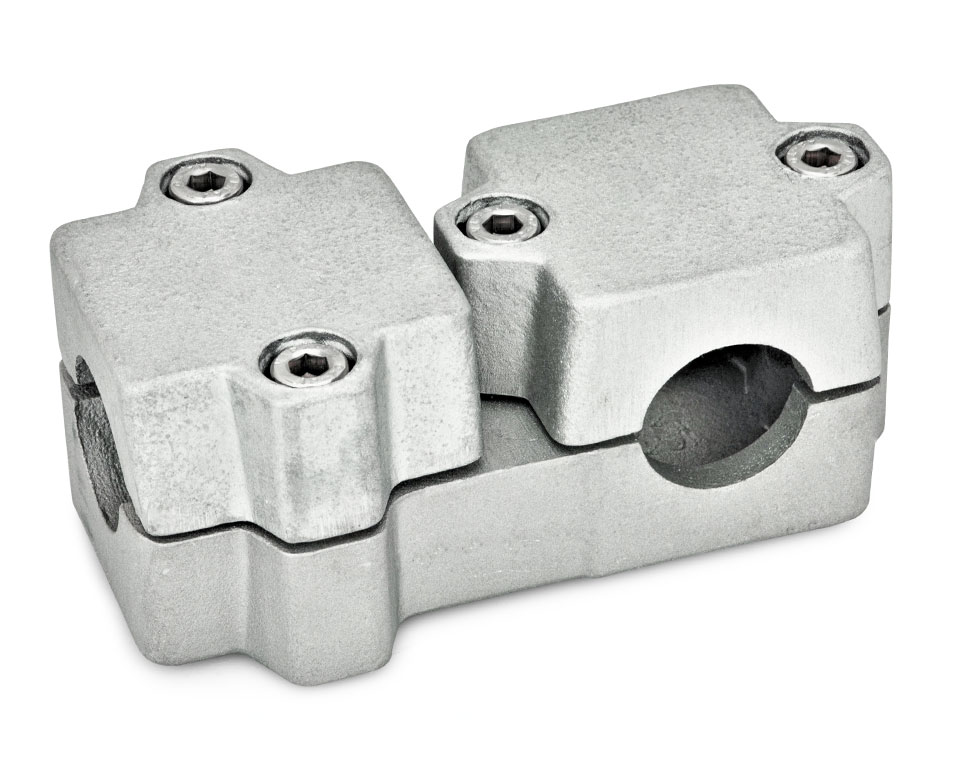

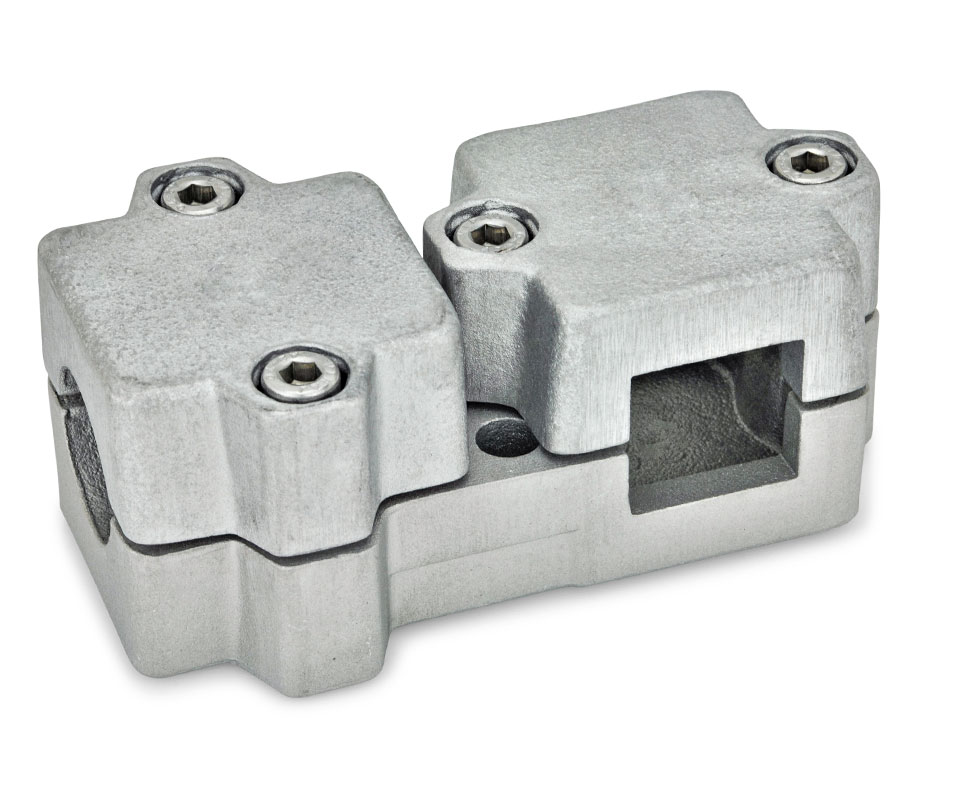

B–B: rundt rør – rundt rør. V – V: firkantet rør – firkantet rør. B – V: rundt rør vinkelrett mot kortsiden – firkantet rør vinkelrett mot langsiden. V – B: firkantet rør vinkelrett mot kortsiden – rundt rør vinkelrett mot langsiden.
BL: sandblåst. SW: svart (pulverlakkert).
Bestillingseksempel: GN194-V30-B30-50-2-BL
CAD-filer
| d1 | s1 | d2 | s2 | k | l1 | l2 | l3 | m | z | l4 (passande låsspak GN911) |
| 20 | 20 | 20 | 20 | 50 | 120 | 68 | 46 | 86 | M8X35 | 63 / 78 |
| 25 | 25 | 25 | 25 | 50 | 120 | 68 | 46 | 86 | M8X35 | 63 / 78 |
| 30 | 30 | 30 | 30 | 50 | 120 | 68 | 46 | 86 | M8X35 | 63 / 78 |
| 30 | 30 | 30 | 30 | 60 | 141 | 79 | 59 | 101,5 | M8X50 | 63 / 78 |
| 32 | - | 32 | - | 60 | 141 | 79 | 59 | 101,5 | M8X50 | 63 / 78 |
| 35 | 35 | 35 | 35 | 60 | 141 | 79 | 59 | 101,5 | M8X50 | 63 / 78 |
| 40 | 40 | 40 | 40 | 60 | 141 | 79 | 59 | 101,5 | M8X50 | 63 / 78 |
| 40 | 40 | 40 | 40 | 76 | 176 | 98 | 70 | 127 | M10X60 | 78 / 92 |
| 42 | - | 42 | - | 76 | 176 | 98 | 70 | 127 | M10X60 | 78 / 92 |
| 45 | 45 | 45 | 45 | 76 | 176 | 98 | 70 | 127 | M10X60 | 78 / 92 |
| 48 | - | 48 | - | 76 | 176 | 98 | 70 | 127 | M10X60 | 78 / 92 |
| 50 | 50 | 50 | 50 | 76 | 176 | 98 | 70 | 127 | M10X60 | 78 / 92 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN194-B20-B20-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN194-B20-B20-50-2-SW | T-kobling, aluminium, delbar, svart | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN194-B20-V20-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN194-B20-V20-50-2-SW | T-kobling, aluminium, delbar, svart | 446,00 kr | 557,50 kr | Kontakt oss for å bestille | ||
| GN194-B25-B25-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN194-B25-B25-50-2-SW | T-kobling, aluminium, delbar, svart | 446,00 kr | 557,50 kr | Kontakt oss for å bestille | ||
| GN194-B25-V25-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN194-B25-V25-50-2-SW | T-kobling, aluminium, delbar, svart | 446,00 kr | 557,50 kr | Kontakt oss for å bestille | ||
| GN194-B30-B30-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN194-B30-B30-50-2-SW | T-kobling, aluminium, delbar, svart | 446,00 kr | 557,50 kr | Kontakt oss for å bestille | ||
| GN194-B30-B30-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-B30-B30-60-2-SW | T-kobling, aluminium, delbar, svart | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-B30-V30-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN194-B30-V30-50-2-SW | T-kobling, aluminium, delbar, svart | 446,00 kr | 557,50 kr | Kontakt oss for å bestille | ||
| GN194-B30-V30-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 582,00 kr | 727,50 kr | Kontakt oss for å bestille | ||
| GN194-B30-V30-60-2-SW | T-kobling, aluminium, delbar, svart | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-B32-B32-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-B32-B32-60-2-SW | T-kobling, aluminium, delbar, svart | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-B35-B35-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-B35-B35-60-2-SW | T-kobling, aluminium, delbar, svart | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-B35-V35-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 582,00 kr | 727,50 kr | Kontakt oss for å bestille | ||
| GN194-B35-V35-60-2-SW | T-kobling, aluminium, delbar, svart | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-B40-B40-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-B40-B40-60-2-SW | T-kobling, aluminium, delbar, svart | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-B40-B40-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 649,00 kr | 811,25 kr | Kontakt oss for å bestille | ||
| GN194-B40-B40-76-2-SW | T-kobling, aluminium, delbar, svart | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-B40-V40-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 582,00 kr | 727,50 kr | Kontakt oss for å bestille | ||
| GN194-B40-V40-60-2-SW | T-kobling, aluminium, delbar, svart | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-B40-V40-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 644,00 kr | 805,00 kr | Kontakt oss for å bestille | ||
| GN194-B40-V40-76-2-SW | T-kobling, aluminium, delbar, svart | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-B42-B42-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-B42-B42-76-2-SW | T-kobling, aluminium, delbar, svart | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-B45-B45-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 639,00 kr | 798,75 kr | Kontakt oss for å bestille | ||
| GN194-B45-B45-76-2-SW | T-kobling, aluminium, delbar, svart | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-B45-V45-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-B45-V45-76-2-SW | T-kobling, aluminium, delbar, svart | 644,00 kr | 805,00 kr | Kontakt oss for å bestille | ||
| GN194-B48-B48-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 639,00 kr | 798,75 kr | Kontakt oss for å bestille | ||
| GN194-B48-B48-76-2-SW | T-kobling, aluminium, delbar, svart | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-B50-B50-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 639,00 kr | 798,75 kr | Kontakt oss for å bestille | ||
| GN194-B50-B50-76-2-SW | T-kobling, aluminium, delbar, svart | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-B50-V50-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-B50-V50-76-2-SW | T-kobling, aluminium, delbar, svart | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-V20-B20-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN194-V20-B20-50-2-SW | T-kobling, aluminium, delbar, svart | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN194-V20-V20-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 445,00 kr | 556,25 kr | Kontakt oss for å bestille | ||
| GN194-V20-V20-50-2-SW | T-kobling, aluminium, delbar, svart | 446,00 kr | 557,50 kr | Kontakt oss for å bestille | ||
| GN194-V25-B25-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 446,00 kr | 557,50 kr | Kontakt oss for å bestille | ||
| GN194-V25-B25-50-2-SW | T-kobling, aluminium, delbar, svart | 446,00 kr | 557,50 kr | Kontakt oss for å bestille | ||
| GN194-V25-V25-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN194-V25-V25-50-2-SW | T-kobling, aluminium, delbar, svart | 446,00 kr | 557,50 kr | Kontakt oss for å bestille | ||
| GN194-V30-B30-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN194-V30-B30-50-2-SW | T-kobling, aluminium, delbar, svart | 446,00 kr | 557,50 kr | Kontakt oss for å bestille | ||
| GN194-V30-B30-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 582,00 kr | 727,50 kr | Kontakt oss for å bestille | ||
| GN194-V30-B30-60-2-SW | T-kobling, aluminium, delbar, svart | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-V30-V30-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 444,00 kr | 555,00 kr | Kontakt oss for å bestille | ||
| GN194-V30-V30-50-2-SW | T-kobling, aluminium, delbar, svart | 446,00 kr | 557,50 kr | Kontakt oss for å bestille | ||
| GN194-V30-V30-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 582,00 kr | 727,50 kr | Kontakt oss for å bestille | ||
| GN194-V30-V30-60-2-SW | T-kobling, aluminium, delbar, svart | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-V35-B35-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 582,00 kr | 727,50 kr | Kontakt oss for å bestille | ||
| GN194-V35-B35-60-2-SW | T-kobling, aluminium, delbar, svart | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-V35-V35-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 582,00 kr | 727,50 kr | Kontakt oss for å bestille | ||
| GN194-V35-V35-60-2-SW | T-kobling, aluminium, delbar, svart | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-V40-B40-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 582,00 kr | 727,50 kr | Kontakt oss for å bestille | ||
| GN194-V40-B40-60-2-SW | T-kobling, aluminium, delbar, svart | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-V40-B40-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 644,00 kr | 805,00 kr | Kontakt oss for å bestille | ||
| GN194-V40-B40-76-2-SW | T-kobling, aluminium, delbar, svart | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-V40-V40-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 582,00 kr | 727,50 kr | Kontakt oss for å bestille | ||
| GN194-V40-V40-60-2-SW | T-kobling, aluminium, delbar, svart | 584,00 kr | 730,00 kr | Kontakt oss for å bestille | ||
| GN194-V40-V40-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-V40-V40-76-2-SW | T-kobling, aluminium, delbar, svart | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-V45-B45-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-V45-B45-76-2-SW | T-kobling, aluminium, delbar, svart | 644,00 kr | 805,00 kr | Kontakt oss for å bestille | ||
| GN194-V45-V45-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 644,00 kr | 805,00 kr | Kontakt oss for å bestille | ||
| GN194-V45-V45-76-2-SW | T-kobling, aluminium, delbar, svart | 647,00 kr | 808,75 kr | Kontakt oss for å bestille | ||
| GN194-V50-B50-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-V50-B50-76-2-SW | T-kobling, aluminium, delbar, svart | 641,00 kr | 801,25 kr | Kontakt oss for å bestille | ||
| GN194-V50-V50-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 644,00 kr | 805,00 kr | Kontakt oss for å bestille | ||
| GN194-V50-V50-76-2-SW | T-kobling, aluminium, delbar, svart | 639,00 kr | 798,75 kr | Kontakt oss for å bestille | ||
