Delbar T-kobling GN193 av aluminium, for runde og/eller firkantede rør, delbar
Delbar T-kobling av svartlakkert eller sandblåst aluminium, for runde rør og/eller firkantrør.

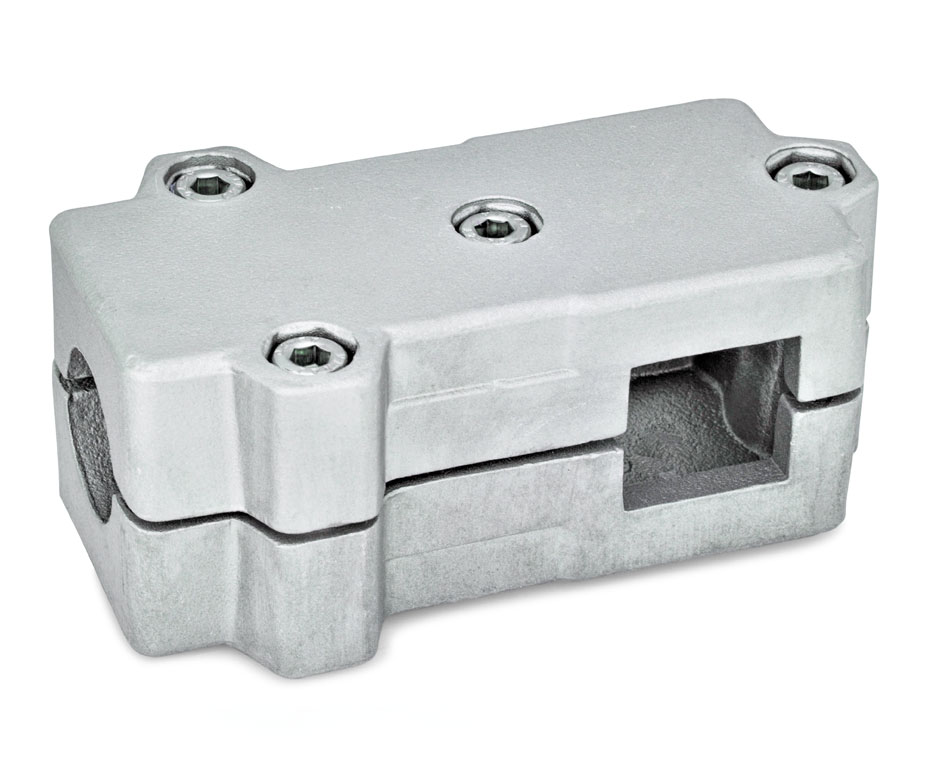

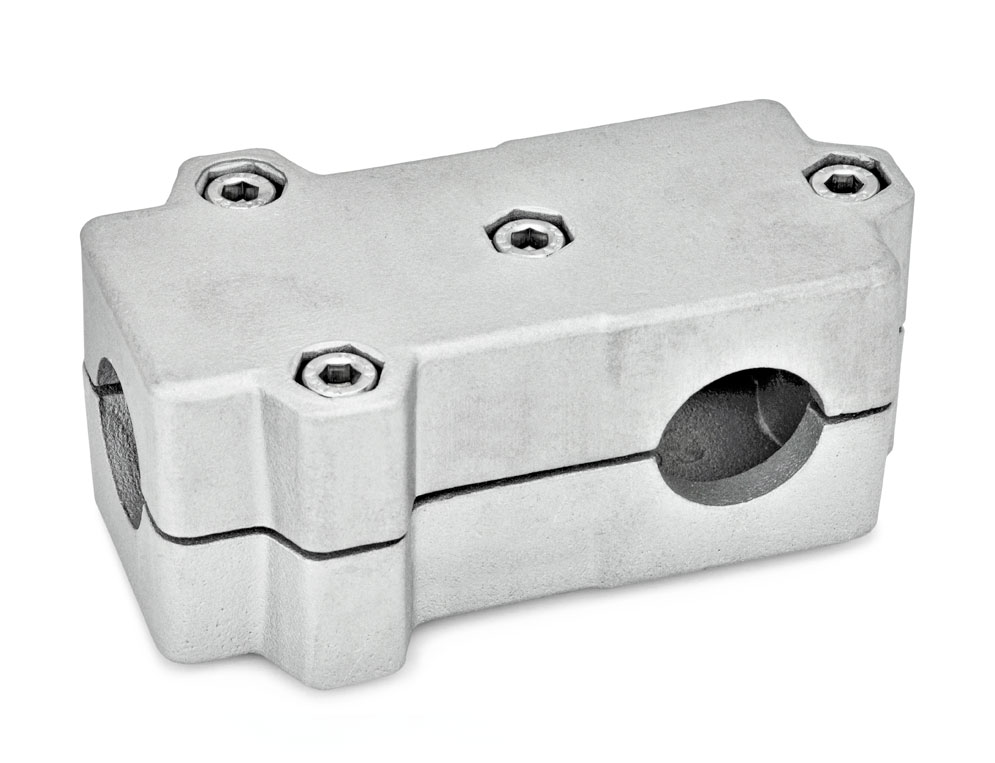

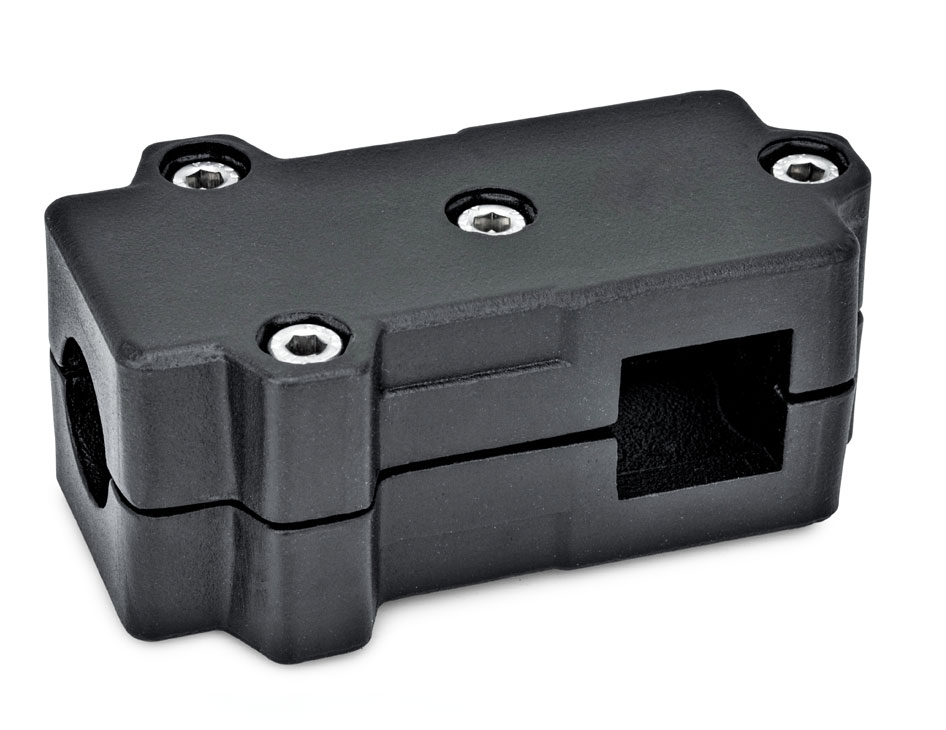

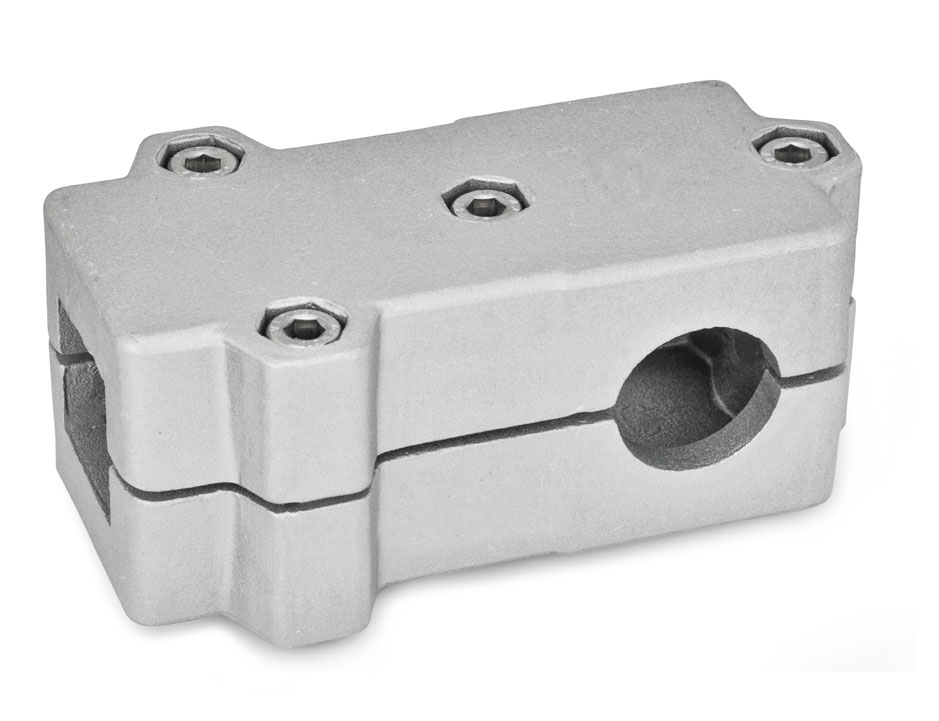

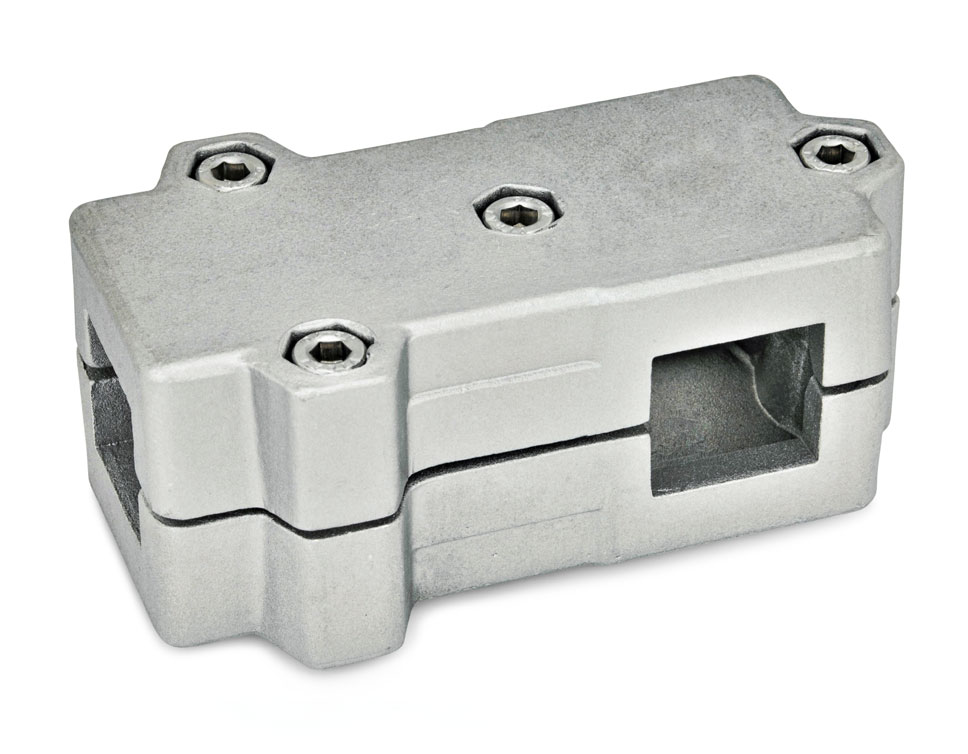

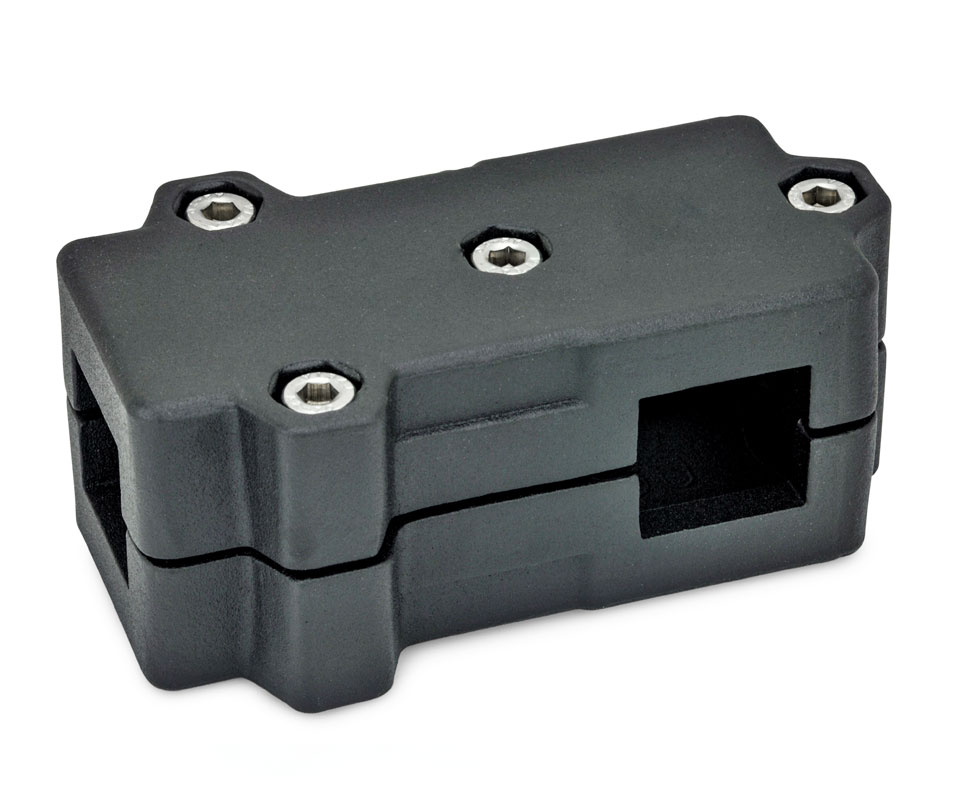

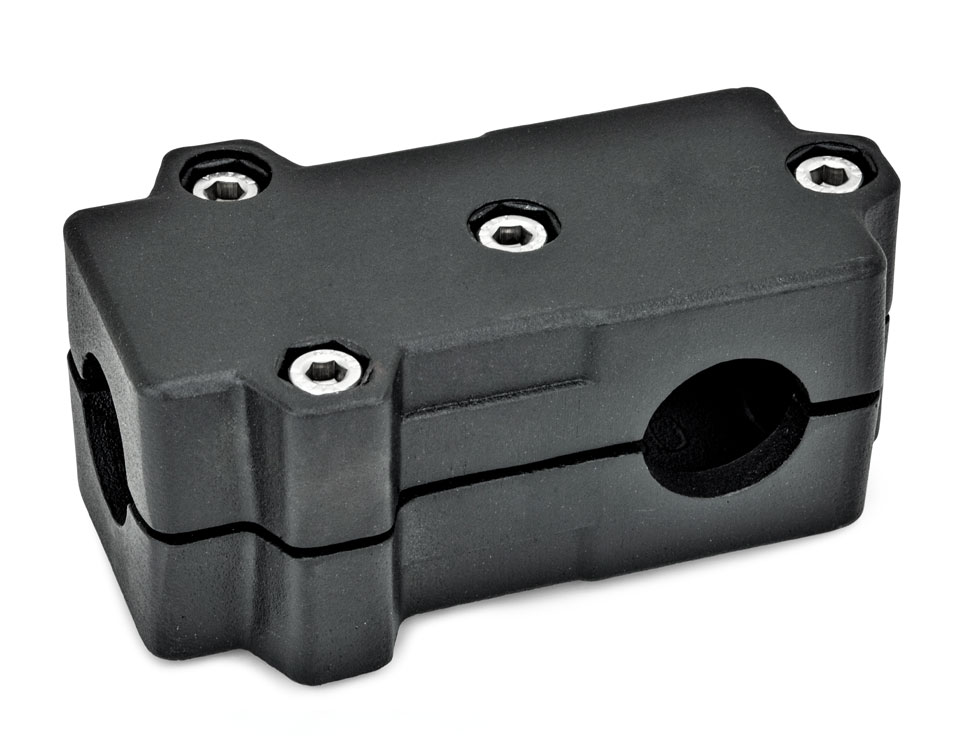

B–B: rundt rør – rundt rør. V – V: firkantet rør – firkantet rør. B – V: rundt rør vinkelrett mot kortsiden – firkantet rør vinkelrett mot langsiden. V – B: firkantet rør vinkelrett mot kortsiden – rundt rør vinkelrett mot langsiden.
BL: sandblåst. SW: svart (pulverlakkert).
Bestillingseksempel: GN193-B30-V30-50-2-BL
CAD-filer
| d1 | s1 | d2 | s2 | k | l1 | l2 | l3 | m | z | l4 (passande låsspak GN911) |
| 20 | 20 | 20 | 20 | 50 | 120 | 68 | 46 | 86 | M8X35 | 63 / 78 |
| 25 | 25 | 25 | 25 | 50 | 120 | 68 | 46 | 86 | M8X35 | 63 / 78 |
| 30 | 30 | 30 | 30 | 50 | 120 | 68 | 46 | 86 | M8X35 | 63 / 78 |
| 30 | 30 | 30 | 30 | 60 | 141 | 79 | 59 | 101,5 | M8X50 | 63 / 78 |
| 32 | - | 32 | - | 60 | 141 | 79 | 59 | 101,5 | M8X50 | 63 / 78 |
| 35 | 35 | 35 | 35 | 60 | 141 | 79 | 59 | 101,5 | M8X50 | 63 / 78 |
| 40 | 40 | 40 | 40 | 60 | 141 | 79 | 59 | 101,5 | M8X50 | 63 / 78 |
| 40 | 40 | 40 | 40 | 76 | 176 | 98 | 70 | 127 | M10X60 | 78 / 92 |
| 42 | - | 42 | - | 76 | 176 | 98 | 70 | 127 | M10X60 | 78 / 92 |
| 45 | 45 | 45 | 45 | 76 | 176 | 98 | 70 | 127 | M10X60 | 78 / 92 |
| 48 | - | 48 | - | 76 | 176 | 98 | 70 | 127 | M10X60 | 78 / 92 |
| 50 | 50 | 50 | 50 | 76 | 176 | 98 | 70 | 127 | M10X60 | 78 / 92 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN193-B20-B20-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 388,00 kr | 485,00 kr | Kontakt oss for å bestille | ||
| GN193-B20-B20-50-2-SW | T-kobling, aluminium, delbar, svart | 387,00 kr | 483,75 kr | Kontakt oss for å bestille | ||
| GN193-B20-V20-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 388,00 kr | 485,00 kr | Kontakt oss for å bestille | ||
| GN193-B20-V20-50-2-SW | T-kobling, aluminium, delbar, svart | 389,00 kr | 486,25 kr | Kontakt oss for å bestille | ||
| GN193-B25-B25-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 386,00 kr | 482,50 kr | Kontakt oss for å bestille | ||
| GN193-B25-B25-50-2-SW | T-kobling, aluminium, delbar, svart | 387,00 kr | 483,75 kr | Kontakt oss for å bestille | ||
| GN193-B25-V25-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 388,00 kr | 485,00 kr | Kontakt oss for å bestille | ||
| GN193-B25-V25-50-2-SW | T-kobling, aluminium, delbar, svart | 387,00 kr | 483,75 kr | Kontakt oss for å bestille | ||
| GN193-B30-B30-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 386,00 kr | 482,50 kr | Kontakt oss for å bestille | ||
| GN193-B30-B30-50-2-SW | T-kobling, aluminium, delbar, svart | 389,00 kr | 486,25 kr | Kontakt oss for å bestille | ||
| GN193-B30-B30-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 527,00 kr | 658,75 kr | Kontakt oss for å bestille | ||
| GN193-B30-B30-60-2-SW | T-kobling, aluminium, delbar, svart | 531,00 kr | 663,75 kr | Kontakt oss for å bestille | ||
| GN193-B30-V30-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 386,00 kr | 482,50 kr | Kontakt oss for å bestille | ||
| GN193-B30-V30-50-2-SW | T-kobling, aluminium, delbar, svart | 387,00 kr | 483,75 kr | Kontakt oss for å bestille | ||
| GN193-B30-V30-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 523,00 kr | 653,75 kr | Kontakt oss for å bestille | ||
| GN193-B30-V30-60-2-SW | T-kobling, aluminium, delbar, svart | 528,00 kr | 660,00 kr | Kontakt oss for å bestille | ||
| GN193-B32-B32-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 530,00 kr | 662,50 kr | Kontakt oss for å bestille | ||
| GN193-B32-B32-60-2-SW | T-kobling, aluminium, delbar, svart | 531,00 kr | 663,75 kr | Kontakt oss for å bestille | ||
| GN193-B35-B35-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 530,00 kr | 662,50 kr | Kontakt oss for å bestille | ||
| GN193-B35-B35-60-2-SW | T-kobling, aluminium, delbar, svart | 528,00 kr | 660,00 kr | Kontakt oss for å bestille | ||
| GN193-B35-V35-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 523,00 kr | 653,75 kr | Kontakt oss for å bestille | ||
| GN193-B35-V35-60-2-SW | T-kobling, aluminium, delbar, svart | 528,00 kr | 660,00 kr | Kontakt oss for å bestille | ||
| GN193-B40-B40-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 527,00 kr | 658,75 kr | Kontakt oss for å bestille | ||
| GN193-B40-B40-60-2-SW | T-kobling, aluminium, delbar, svart | 528,00 kr | 660,00 kr | Kontakt oss for å bestille | ||
| GN193-B40-B40-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 588,00 kr | 735,00 kr | Kontakt oss for å bestille | ||
| GN193-B40-B40-76-2-SW | T-kobling, aluminium, delbar, svart | 589,00 kr | 736,25 kr | Kontakt oss for å bestille | ||
| GN193-B40-V40-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 523,00 kr | 653,75 kr | Kontakt oss for å bestille | ||
| GN193-B40-V40-60-2-SW | T-kobling, aluminium, delbar, svart | 528,00 kr | 660,00 kr | Kontakt oss for å bestille | ||
| GN193-B40-V40-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 588,00 kr | 735,00 kr | Kontakt oss for å bestille | ||
| GN193-B40-V40-76-2-SW | T-kobling, aluminium, delbar, svart | 588,00 kr | 735,00 kr | Kontakt oss for å bestille | ||
| GN193-B42-B42-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 588,00 kr | 735,00 kr | Kontakt oss for å bestille | ||
| GN193-B42-B42-76-2-SW | T-kobling, aluminium, delbar, svart | 588,00 kr | 735,00 kr | Kontakt oss for å bestille | ||
| GN193-B45-B45-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 588,00 kr | 735,00 kr | Kontakt oss for å bestille | ||
| GN193-B45-B45-76-2-SW | T-kobling, aluminium, delbar, svart | 588,00 kr | 735,00 kr | Kontakt oss for å bestille | ||
| GN193-B45-V45-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN193-B45-V45-76-2-SW | T-kobling, aluminium, delbar, svart | 589,00 kr | 736,25 kr | Kontakt oss for å bestille | ||
| GN193-B48-B48-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN193-B48-B48-76-2-SW | T-kobling, aluminium, delbar, svart | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN193-B50-B50-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN193-B50-B50-76-2-SW | T-kobling, aluminium, delbar, svart | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN193-B50-V50-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN193-B50-V50-76-2-SW | T-kobling, aluminium, delbar, svart | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN193-V20-B20-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 388,00 kr | 485,00 kr | Kontakt oss for å bestille | ||
| GN193-V20-B20-50-2-SW | T-kobling, aluminium, delbar, svart | 387,00 kr | 483,75 kr | Kontakt oss for å bestille | ||
| GN193-V20-V20-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 388,00 kr | 485,00 kr | Kontakt oss for å bestille | ||
| GN193-V20-V20-50-2-SW | T-kobling, aluminium, delbar, svart | 387,00 kr | 483,75 kr | Kontakt oss for å bestille | ||
| GN193-V25-B25-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 388,00 kr | 485,00 kr | Kontakt oss for å bestille | ||
| GN193-V25-B25-50-2-SW | T-kobling, aluminium, delbar, svart | 387,00 kr | 483,75 kr | Kontakt oss for å bestille | ||
| GN193-V25-V25-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 386,00 kr | 482,50 kr | Kontakt oss for å bestille | ||
| GN193-V25-V25-50-2-SW | T-kobling, aluminium, delbar, svart | 387,00 kr | 483,75 kr | Kontakt oss for å bestille | ||
| GN193-V30-B30-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 388,00 kr | 485,00 kr | Kontakt oss for å bestille | ||
| GN193-V30-B30-50-2-SW | T-kobling, aluminium, delbar, svart | 389,00 kr | 486,25 kr | Kontakt oss for å bestille | ||
| GN193-V30-B30-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 523,00 kr | 653,75 kr | Kontakt oss for å bestille | ||
| GN193-V30-B30-60-2-SW | T-kobling, aluminium, delbar, svart | 528,00 kr | 660,00 kr | Kontakt oss for å bestille | ||
| GN193-V30-V30-50-2-BL | T-kobling, aluminium, delbar, sandblåst | 386,00 kr | 482,50 kr | Kontakt oss for å bestille | ||
| GN193-V30-V30-50-2-SW | T-kobling, aluminium, delbar, svart | 387,00 kr | 483,75 kr | Kontakt oss for å bestille | ||
| GN193-V30-V30-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 523,00 kr | 653,75 kr | Kontakt oss for å bestille | ||
| GN193-V30-V30-60-2-SW | T-kobling, aluminium, delbar, svart | 528,00 kr | 660,00 kr | Kontakt oss for å bestille | ||
| GN193-V35-B35-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 523,00 kr | 653,75 kr | Kontakt oss for å bestille | ||
| GN193-V35-B35-60-2-SW | T-kobling, aluminium, delbar, svart | 528,00 kr | 660,00 kr | Kontakt oss for å bestille | ||
| GN193-V35-V35-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 523,00 kr | 653,75 kr | Kontakt oss for å bestille | ||
| GN193-V35-V35-60-2-SW | T-kobling, aluminium, delbar, svart | 528,00 kr | 660,00 kr | Kontakt oss for å bestille | ||
| GN193-V40-B40-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 523,00 kr | 653,75 kr | Kontakt oss for å bestille | ||
| GN193-V40-B40-60-2-SW | T-kobling, aluminium, delbar, svart | 505,00 kr | 631,25 kr | Kontakt oss for å bestille | ||
| GN193-V40-B40-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 588,00 kr | 735,00 kr | Kontakt oss for å bestille | ||
| GN193-V40-B40-76-2-SW | T-kobling, aluminium, delbar, svart | 589,00 kr | 736,25 kr | Kontakt oss for å bestille | ||
| GN193-V40-V40-60-2-BL | T-kobling, aluminium, delbar, sandblåst | 502,00 kr | 627,50 kr | Kontakt oss for å bestille | ||
| GN193-V40-V40-60-2-SW | T-kobling, aluminium, delbar, svart | 528,00 kr | 660,00 kr | Kontakt oss for å bestille | ||
| GN193-V40-V40-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 588,00 kr | 735,00 kr | Kontakt oss for å bestille | ||
| GN193-V40-V40-76-2-SW | T-kobling, aluminium, delbar, svart | 588,00 kr | 735,00 kr | Kontakt oss for å bestille | ||
| GN193-V45-B45-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN193-V45-B45-76-2-SW | T-kobling, aluminium, delbar, svart | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN193-V45-V45-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN193-V45-V45-76-2-SW | T-kobling, aluminium, delbar, svart | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN193-V50-B50-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN193-V50-B50-76-2-SW | T-kobling, aluminium, delbar, svart | 591,00 kr | 738,75 kr | Kontakt oss for å bestille | ||
| GN193-V50-V50-76-2-BL | T-kobling, aluminium, delbar, sandblåst | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN193-V50-V50-76-2-SW | T-kobling, aluminium, delbar, svart | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
