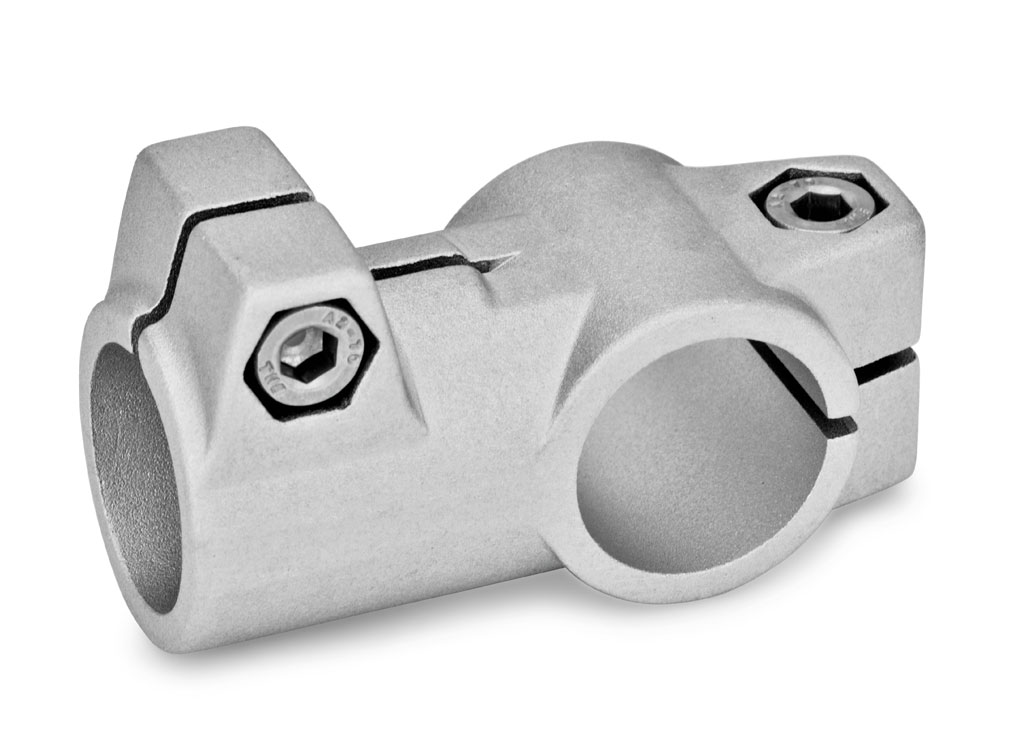

T-kobling GN192 av aluminium
Rørkobling av sandblåst eller svartlakkert aluminium (matt struktur), med unbrakoskrue og låsemutter av rustfritt stål. Unbrakoskrue DIN912 av rustfritt syrefast stål. Låsemutter DIN985 av rustfritt syrefast stål.
SW: svartlakker (pulverlakk). BL: sandblåst.
Bestillingseksempel: GN192-B32-B32-56-2-BL
CAD-filer
| d1 | d2 | k1 | k2 | l1 | l2 | m | z1 | z2 | l3 (passande låsspak GN911) | |
| För z1 | För z2 | |||||||||
| 20 | 20 | 40 | 42,5 | 92 | 52 | 60 | M8X25 | M8X25 | - | - |
| 25 | 25 | 40 | 42,5 | 92 | 52 | 60 | M8X25 | M8X25 | 63 / 78 | 78 |
| 30 | 30 | 40 | 42,5 | 92 | 52 | 60 | M8X25 | M8X25 | 63 / 78 | 63 / 78 |
| 30 | 30 | 56 | 62 | 130 | 68 | 90 | M10X35 | M10X35 | - | - |
| 32 | 32 | 56 | 62 | 130 | 68 | 90 | M10X35 | M10X35 | - | - |
| 35 | 35 | 56 | 62 | 130 | 68 | 90 | M10X35 | M10X35 | 92 | - |
| 40 | 40 | 56 | 62 | 130 | 68 | 90 | M10X35 | M10X35 | 78 / 92 | 92 |
| 40 | 40 | 65 | 75 | 148 | 77,5 | 103 | M10X50 | M10X50 | 92 | - |
| 42 | 42 | 65 | 75 | 148 | 77,5 | 103 | M10X50 | M10X50 | 78 / 92 | - |
| 45 | 45 | 65 | 75 | 148 | 77,5 | 103 | M10X50 | M10X50 | 78 / 92 | 92 |
| 48 | 48 | 65 | 75 | 148 | 77,5 | 103 | M10X50 | M10X50 | 78 / 92 | 78 / 92 |
| 50 | 50 | 65 | 75 | 148 | 77,5 | 103 | M10X50 | M10X50 | 78 / 92 | 78 / 92 |
| 50 | 50 | 80 | 80 | 177 | 92 | 125 | M10X50 | M10X50 | - | - |
| 60 | 60 | 80 | 80 | 177 | 92 | 125 | M10X50 | M10X50 | 78 / 92 | - |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN192-B20-B20-40-2-BL | T-kobling, aluminium, sandblåst | 274,00 kr | 342,50 kr | Kontakt oss for å bestille | ||
| GN192-B20-B20-40-1-SW | T-kobling, aluminium, svart | 274,00 kr | 342,50 kr | Kontakt oss for å bestille | ||
| GN192-B25-B25-40-2-BL | T-kobling, aluminium, sandblåst | 274,00 kr | 342,50 kr | Kontakt oss for å bestille | ||
| GN192-B25-B25-40-1-SW | T-kobling, aluminium, svart | 274,00 kr | 342,50 kr | Kontakt oss for å bestille | ||
| GN192-B30-B30-40-2-BL | T-kobling, aluminium, sandblåst | 273,00 kr | 341,25 kr | Kontakt oss for å bestille | ||
| GN192-B30-B30-40-1-SW | T-kobling, aluminium, svart | 273,00 kr | 341,25 kr | Kontakt oss for å bestille | ||
| GN192-B30-B30-56-2-BL | T-kobling, aluminium, sandblåst | 452,00 kr | 565,00 kr | Kontakt oss for å bestille | ||
| GN192-B30-B30-56-1-SW | T-kobling, aluminium, svart | 453,00 kr | 566,25 kr | Kontakt oss for å bestille | ||
| GN192-B32-B32-56-2-BL | T-kobling, aluminium, sandblåst | 442,00 kr | 552,50 kr | Kontakt oss for å bestille | ||
| GN192-B32-B32-56-2-SW | T-kobling, aluminium, svart | 451,00 kr | 563,75 kr | Kontakt oss for å bestille | ||
| GN192-B35-B35-56-2-BL | T-kobling, aluminium, sandblåst | 452,00 kr | 565,00 kr | Kontakt oss for å bestille | ||
| GN192-B35-B35-56-2-SW | T-kobling, aluminium, svart | 451,00 kr | 563,75 kr | Kontakt oss for å bestille | ||
| GN192-B40-B40-56-2-BL | T-kobling, aluminium, sandblåst | 450,00 kr | 562,50 kr | Kontakt oss for å bestille | ||
| GN192-B40-B40-56-1-SW | T-kobling, aluminium, svart | 451,00 kr | 563,75 kr | Kontakt oss for å bestille | ||
| GN192-B40-B40-65-2-BL | T-kobling, aluminium, sandblåst | 490,00 kr | 612,50 kr | Kontakt oss for å bestille | ||
| GN192-B40-B40-65-2-SW | T-kobling, aluminium, svart | 483,00 kr | 603,75 kr | Kontakt oss for å bestille | ||
| GN192-B42-B42-65-2-BL | T-kobling, aluminium, sandblåst | 482,00 kr | 602,50 kr | Kontakt oss for å bestille | ||
| GN192-B42-B42-65-2-SW | T-kobling, aluminium, svart | 481,00 kr | 601,25 kr | Kontakt oss for å bestille | ||
| GN192-B45-B45-65-2-BL | T-kobling, aluminium, sandblåst | 469,00 kr | 586,25 kr | Kontakt oss for å bestille | ||
| GN192-B45-B45-65-2-SW | T-kobling, aluminium, svart | 468,00 kr | 585,00 kr | Kontakt oss for å bestille | ||
| GN192-B48-B48-65-2-BL | T-kobling, aluminium, sandblåst | 478,00 kr | 597,50 kr | Kontakt oss for å bestille | ||
| GN192-B48-B48-65-2-SW | T-kobling, aluminium, svart | 479,00 kr | 598,75 kr | Kontakt oss for å bestille | ||
| GN192-B50-B50-65-2-BL | T-kobling, aluminium, sandblåst | 478,00 kr | 597,50 kr | Kontakt oss for å bestille | ||
| GN192-B50-B50-65-1-SW | T-kobling, aluminium, svart | 454,00 kr | 567,50 kr | Kontakt oss for å bestille | ||
| GN192-B50-B50-80-2-BL | T-kobling, aluminium, sandblåst | 701,00 kr | 876,25 kr | Kontakt oss for å bestille | ||
| GN192-B50-B50-80-2-SW | T-kobling, aluminium, svart | 702,00 kr | 877,50 kr | Kontakt oss for å bestille | ||
| GN192-B60-B60-80-2-BL | T-kobling, aluminium, sandblåst | 695,00 kr | 868,75 kr | Kontakt oss for å bestille | ||
| GN192-B60-B60-80-1-SW | T-kobling, aluminium, svart | 690,00 kr | 862,50 kr | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
