Leddet rørkobling GN284 av aluminium
Leddet rørkobling av svartlakkert aluminium (matt struktur), med unbrakoskrue og låsemutter av rustfritt stål.
S: trinnløs justering. T: justering i trinn på 15°.

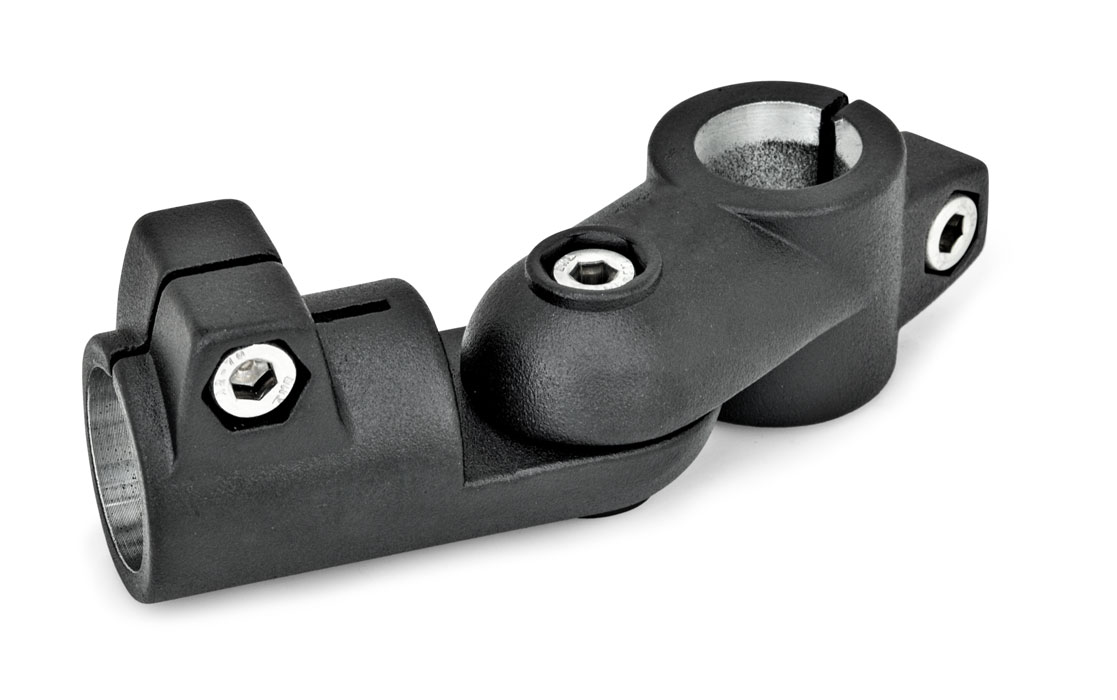

SW: svartlakker (pulverlakk). BL: sandblåst.
Bestillingseksempel: GN284-B20-B25-T-2-SW
CAD-filer

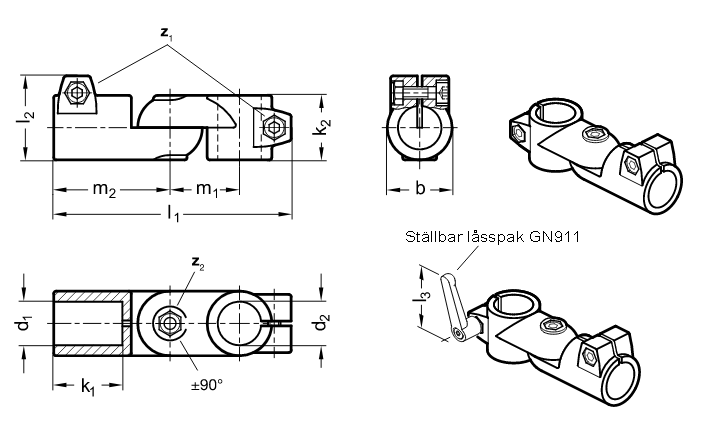

| d1 | d2 | b | k1 | k2 | l1 | l2 | m1 | m2 | z1 | z2 | l3 (passande låsspak GN911) | |
| För z1 | För z2 | |||||||||||
| 20 | 20 | 40 | 42,5 | 40 | 147 | 52 | 43 | 72 | M8X25 | M8X30 | - | 63 / 78 |
| 25 | 25 | 40 | 42,5 | 40 | 147 | 52 | 43 | 72 | M8X25 | M8X30 | 63 / 78 | 63 / 78 |
| 30 | 30 | 40 | 42,5 | 40 | 147 | 52 | 43 | 72 | M8X25 | M8X30 | 63 / 78 | 63 / 78 |
| 40 | 40 | 65 | 74 | 65 | 230 | 77,5 | 70 | 115 | M10X50 | M10X55 | - | 78 / 92 |
| 42 | 42 | 65 | 74 | 65 | 230 | 77,5 | 70 | 115 | M10X50 | M10X55 | - | 78 / 92 |
| 45 | 45 | 65 | 74 | 65 | 230 | 77,5 | 70 | 115 | M10X50 | M10X55 | 78 / 92 | 78 / 92 |
| 48 | 48 | 65 | 74 | 65 | 230 | 77,5 | 70 | 115 | M10X50 | M10X55 | 78 / 92 | 78 / 92 |
| 50 | 50 | 65 | 74 | 65 | 230 | 77,5 | 70 | 115 | M10X50 | M10X55 | 78 / 92 | 78 / 92 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN284-B20-B20-S-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B20-B20-S-1-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B20-B20-T-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B20-B20-T-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B20-B25-S-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B20-B25-S-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B20-B25-T-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B20-B25-T-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B20-B30-S-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B20-B30-S-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B20-B30-T-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B20-B30-T-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B25-B20-S-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B25-B20-S-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B25-B20-T-2-BL | Leddet, låsbar rørkobling | 497,00 kr | 621,25 kr | Kontakt oss for å bestille | ||
| GN284-B25-B20-T-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B25-B25-S-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B25-B25-S-1-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B25-B25-T-2-BL | Leddet, låsbar rørkobling | 497,00 kr | 621,25 kr | Kontakt oss for å bestille | ||
| GN284-B25-B25-T-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B25-B30-S-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B25-B30-S-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B25-B30-T-2-BL | Leddet, låsbar rørkobling | 497,00 kr | 621,25 kr | Kontakt oss for å bestille | ||
| GN284-B25-B30-T-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B30-B20-S-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B30-B20-S-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B30-B20-T-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B30-B20-T-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B30-B25-S-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B30-B25-S-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B30-B25-T-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B30-B25-T-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B30-B30-S-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B30-B30-S-1-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B30-B30-T-2-BL | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B30-B30-T-2-SW | Leddet, låsbar rørkobling | 504,00 kr | 630,00 kr | Kontakt oss for å bestille | ||
| GN284-B40-B40-S-2-BL | Leddet, låsbar rørkobling | 928,00 kr | 1 160,00 kr | Kontakt oss for å bestille | ||
| GN284-B40-B40-S-1-SW | Leddet, låsbar rørkobling | 917,00 kr | 1 146,25 kr | Kontakt oss for å bestille | ||
| GN284-B40-B40-T-2-BL | Leddet, låsbar rørkobling | 926,00 kr | 1 157,50 kr | Kontakt oss for å bestille | ||
| GN284-B40-B40-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B40-B42-S-2-BL | Leddet, låsbar rørkobling | 928,00 kr | 1 160,00 kr | Kontakt oss for å bestille | ||
| GN284-B40-B42-S-2-SW | Leddet, låsbar rørkobling | 917,00 kr | 1 146,25 kr | Kontakt oss for å bestille | ||
| GN284-B40-B42-T-2-BL | Leddet, låsbar rørkobling | 926,00 kr | 1 157,50 kr | Kontakt oss for å bestille | ||
| GN284-B40-B42-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B40-B45-S-2-BL | Leddet, låsbar rørkobling | 928,00 kr | 1 160,00 kr | Kontakt oss for å bestille | ||
| GN284-B40-B45-S-2-SW | Leddet, låsbar rørkobling | 917,00 kr | 1 146,25 kr | Kontakt oss for å bestille | ||
| GN284-B40-B45-T-2-BL | Leddet, låsbar rørkobling | 926,00 kr | 1 157,50 kr | Kontakt oss for å bestille | ||
| GN284-B40-B45-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B40-B48-S-2-BL | Leddet, låsbar rørkobling | 928,00 kr | 1 160,00 kr | Kontakt oss for å bestille | ||
| GN284-B40-B48-S-2-SW | Leddet, låsbar rørkobling | 917,00 kr | 1 146,25 kr | Kontakt oss for å bestille | ||
| GN284-B40-B48-T-2-BL | Leddet, låsbar rørkobling | 926,00 kr | 1 157,50 kr | Kontakt oss for å bestille | ||
| GN284-B40-B48-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B40-B50-S-2-BL | Leddet, låsbar rørkobling | 928,00 kr | 1 160,00 kr | Kontakt oss for å bestille | ||
| GN284-B40-B50-S-2-SW | Leddet, låsbar rørkobling | 917,00 kr | 1 146,25 kr | Kontakt oss for å bestille | ||
| GN284-B40-B50-T-2-BL | Leddet, låsbar rørkobling | 926,00 kr | 1 157,50 kr | Kontakt oss for å bestille | ||
| GN284-B40-B50-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B42-B40-S-2-BL | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B42-B40-S-2-SW | Leddet, låsbar rørkobling | 917,00 kr | 1 146,25 kr | Kontakt oss for å bestille | ||
| GN284-B42-B40-T-2-BL | Leddet, låsbar rørkobling | 915,00 kr | 1 143,75 kr | Kontakt oss for å bestille | ||
| GN284-B42-B40-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B42-B42-S-2-BL | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B42-B42-S-2-SW | Leddet, låsbar rørkobling | 917,00 kr | 1 146,25 kr | Kontakt oss for å bestille | ||
| GN284-B42-B42-T-2-BL | Leddet, låsbar rørkobling | 915,00 kr | 1 143,75 kr | Kontakt oss for å bestille | ||
| GN284-B42-B42-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B42-B45-S-2-BL | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B42-B45-S-2-SW | Leddet, låsbar rørkobling | 917,00 kr | 1 146,25 kr | Kontakt oss for å bestille | ||
| GN284-B42-B45-T-2-BL | Leddet, låsbar rørkobling | 915,00 kr | 1 143,75 kr | Kontakt oss for å bestille | ||
| GN284-B42-B45-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B42-B48-S-2-BL | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B42-B48-S-2-SW | Leddet, låsbar rørkobling | 917,00 kr | 1 146,25 kr | Kontakt oss for å bestille | ||
| GN284-B42-B48-T-2-BL | Leddet, låsbar rørkobling | 915,00 kr | 1 143,75 kr | Kontakt oss for å bestille | ||
| GN284-B42-B48-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B42-B50-S-2-BL | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B42-B50-S-2-SW | Leddet, låsbar rørkobling | 917,00 kr | 1 146,25 kr | Kontakt oss for å bestille | ||
| GN284-B42-B50-T-2-BL | Leddet, låsbar rørkobling | 915,00 kr | 1 143,75 kr | Kontakt oss for å bestille | ||
| GN284-B42-B50-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B45-B40-S-2-BL | Leddet, låsbar rørkobling | 912,00 kr | 1 140,00 kr | Kontakt oss for å bestille | ||
| GN284-B45-B40-S-2-SW | Leddet, låsbar rørkobling | 913,00 kr | 1 141,25 kr | Kontakt oss for å bestille | ||
| GN284-B45-B40-T-2-BL | Leddet, låsbar rørkobling | 915,00 kr | 1 143,75 kr | Kontakt oss for å bestille | ||
| GN284-B45-B40-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B45-B42-S-2-BL | Leddet, låsbar rørkobling | 912,00 kr | 1 140,00 kr | Kontakt oss for å bestille | ||
| GN284-B45-B42-S-2-SW | Leddet, låsbar rørkobling | 913,00 kr | 1 141,25 kr | Kontakt oss for å bestille | ||
| GN284-B45-B42-T-2-BL | Leddet, låsbar rørkobling | 915,00 kr | 1 143,75 kr | Kontakt oss for å bestille | ||
| GN284-B45-B42-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B45-B45-S-2-BL | Leddet, låsbar rørkobling | 912,00 kr | 1 140,00 kr | Kontakt oss for å bestille | ||
| GN284-B45-B45-S-2-SW | Leddet, låsbar rørkobling | 913,00 kr | 1 141,25 kr | Kontakt oss for å bestille | ||
| GN284-B45-B45-T-2-BL | Leddet, låsbar rørkobling | 915,00 kr | 1 143,75 kr | Kontakt oss for å bestille | ||
| GN284-B45-B45-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B45-B48-S-2-BL | Leddet, låsbar rørkobling | 912,00 kr | 1 140,00 kr | Kontakt oss for å bestille | ||
| GN284-B45-B48-S-2-SW | Leddet, låsbar rørkobling | 913,00 kr | 1 141,25 kr | Kontakt oss for å bestille | ||
| GN284-B45-B48-T-2-BL | Leddet, låsbar rørkobling | 915,00 kr | 1 143,75 kr | Kontakt oss for å bestille | ||
| GN284-B45-B48-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B45-B50-S-2-BL | Leddet, låsbar rørkobling | 912,00 kr | 1 140,00 kr | Kontakt oss for å bestille | ||
| GN284-B45-B50-S-2-SW | Leddet, låsbar rørkobling | 913,00 kr | 1 141,25 kr | Kontakt oss for å bestille | ||
| GN284-B45-B50-T-2-BL | Leddet, låsbar rørkobling | 915,00 kr | 1 143,75 kr | Kontakt oss for å bestille | ||
| GN284-B45-B50-T-2-SW | Leddet, låsbar rørkobling | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN284-B48-B40-S-2-BL | Leddet, låsbar rørkobling | 920,00 kr | 1 150,00 kr | Kontakt oss for å bestille | ||
| GN284-B48-B40-S-2-SW | Leddet, låsbar rørkobling | 925,00 kr | 1 156,25 kr | Kontakt oss for å bestille | ||
| GN284-B48-B40-T-2-BL | Leddet, låsbar rørkobling | 911,00 kr | 1 138,75 kr | Kontakt oss for å bestille | ||
| GN284-B48-B40-T-2-SW | Leddet, låsbar rørkobling | 912,00 kr | 1 140,00 kr | Kontakt oss for å bestille | ||
| GN284-B48-B42-S-2-BL | Leddet, låsbar rørkobling | 920,00 kr | 1 150,00 kr | Kontakt oss for å bestille | ||
| GN284-B48-B42-S-2-SW | Leddet, låsbar rørkobling | 925,00 kr | 1 156,25 kr | Kontakt oss for å bestille | ||
| GN284-B48-B42-T-2-BL | Leddet, låsbar rørkobling | 911,00 kr | 1 138,75 kr | Kontakt oss for å bestille | ||
| GN284-B48-B42-T-2-SW | Leddet, låsbar rørkobling | 912,00 kr | 1 140,00 kr | Kontakt oss for å bestille | ||
| GN284-B48-B45-S-2-BL | Leddet, låsbar rørkobling | 920,00 kr | 1 150,00 kr | Kontakt oss for å bestille | ||
| GN284-B48-B45-S-2-SW | Leddet, låsbar rørkobling | 925,00 kr | 1 156,25 kr | Kontakt oss for å bestille | ||
| GN284-B48-B45-T-2-BL | Leddet, låsbar rørkobling | 911,00 kr | 1 138,75 kr | Kontakt oss for å bestille | ||
| GN284-B48-B45-T-2-SW | Leddet, låsbar rørkobling | 912,00 kr | 1 140,00 kr | Kontakt oss for å bestille | ||
| GN284-B48-B48-S-2-BL | Leddet, låsbar rørkobling | 920,00 kr | 1 150,00 kr | Kontakt oss for å bestille | ||
| GN284-B48-B48-S-2-SW | Leddet, låsbar rørkobling | 925,00 kr | 1 156,25 kr | Kontakt oss for å bestille | ||
| GN284-B48-B48-T-2-BL | Leddet, låsbar rørkobling | 911,00 kr | 1 138,75 kr | Kontakt oss for å bestille | ||
| GN284-B48-B48-T-2-SW | Leddet, låsbar rørkobling | 912,00 kr | 1 140,00 kr | Kontakt oss for å bestille | ||
| GN284-B48-B50-S-2-BL | Leddet, låsbar rørkobling | 920,00 kr | 1 150,00 kr | Kontakt oss for å bestille | ||
| GN284-B48-B50-S-2-SW | Leddet, låsbar rørkobling | 925,00 kr | 1 156,25 kr | Kontakt oss for å bestille | ||
| GN284-B48-B50-T-2-BL | Leddet, låsbar rørkobling | 911,00 kr | 1 138,75 kr | Kontakt oss for å bestille | ||
| GN284-B48-B50-T-2-SW | Leddet, låsbar rørkobling | 912,00 kr | 1 140,00 kr | Kontakt oss for å bestille | ||
| GN284-B50-B40-S-2-BL | Leddet, låsbar rørkobling | 920,00 kr | 1 150,00 kr | Kontakt oss for å bestille | ||
| GN284-B50-B40-S-2-SW | Leddet, låsbar rørkobling | 921,00 kr | 1 151,25 kr | Kontakt oss for å bestille | ||
| GN284-B50-B40-T-2-BL | Leddet, låsbar rørkobling | 922,00 kr | 1 152,50 kr | Kontakt oss for å bestille | ||
| GN284-B50-B40-T-2-SW | Leddet, låsbar rørkobling | 923,00 kr | 1 153,75 kr | Kontakt oss for å bestille | ||
| GN284-B50-B42-S-2-BL | Leddet, låsbar rørkobling | 920,00 kr | 1 150,00 kr | Kontakt oss for å bestille | ||
| GN284-B50-B42-S-2-SW | Leddet, låsbar rørkobling | 921,00 kr | 1 151,25 kr | Kontakt oss for å bestille | ||
| GN284-B50-B42-T-2-BL | Leddet, låsbar rørkobling | 922,00 kr | 1 152,50 kr | Kontakt oss for å bestille | ||
| GN284-B50-B42-T-2-SW | Leddet, låsbar rørkobling | 923,00 kr | 1 153,75 kr | Kontakt oss for å bestille | ||
| GN284-B50-B45-S-2-BL | Leddet, låsbar rørkobling | 920,00 kr | 1 150,00 kr | Kontakt oss for å bestille | ||
| GN284-B50-B45-S-2-SW | Leddet, låsbar rørkobling | 921,00 kr | 1 151,25 kr | Kontakt oss for å bestille | ||
| GN284-B50-B45-T-2-BL | Leddet, låsbar rørkobling | 922,00 kr | 1 152,50 kr | Kontakt oss for å bestille | ||
| GN284-B50-B45-T-2-SW | Leddet, låsbar rørkobling | 923,00 kr | 1 153,75 kr | Kontakt oss for å bestille | ||
| GN284-B50-B48-S-2-BL | Leddet, låsbar rørkobling | 920,00 kr | 1 150,00 kr | Kontakt oss for å bestille | ||
| GN284-B50-B48-S-2-SW | Leddet, låsbar rørkobling | 921,00 kr | 1 151,25 kr | Kontakt oss for å bestille | ||
| GN284-B50-B48-T-2-BL | Leddet, låsbar rørkobling | 922,00 kr | 1 152,50 kr | Kontakt oss for å bestille | ||
| GN284-B50-B48-T-2-SW | Leddet, låsbar rørkobling | 923,00 kr | 1 153,75 kr | Kontakt oss for å bestille | ||
| GN284-B50-B50-S-2-BL | Leddet, låsbar rørkobling | 920,00 kr | 1 150,00 kr | Kontakt oss for å bestille | ||
| GN284-B50-B50-S-1-SW | Leddet, låsbar rørkobling | 921,00 kr | 1 151,25 kr | Kontakt oss for å bestille | ||
| GN284-B50-B50-T-2-BL | Leddet, låsbar rørkobling | 922,00 kr | 1 152,50 kr | Kontakt oss for å bestille | ||
| GN284-B50-B50-T-2-SW | Leddet, låsbar rørkobling | 923,00 kr | 1 153,75 kr | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
