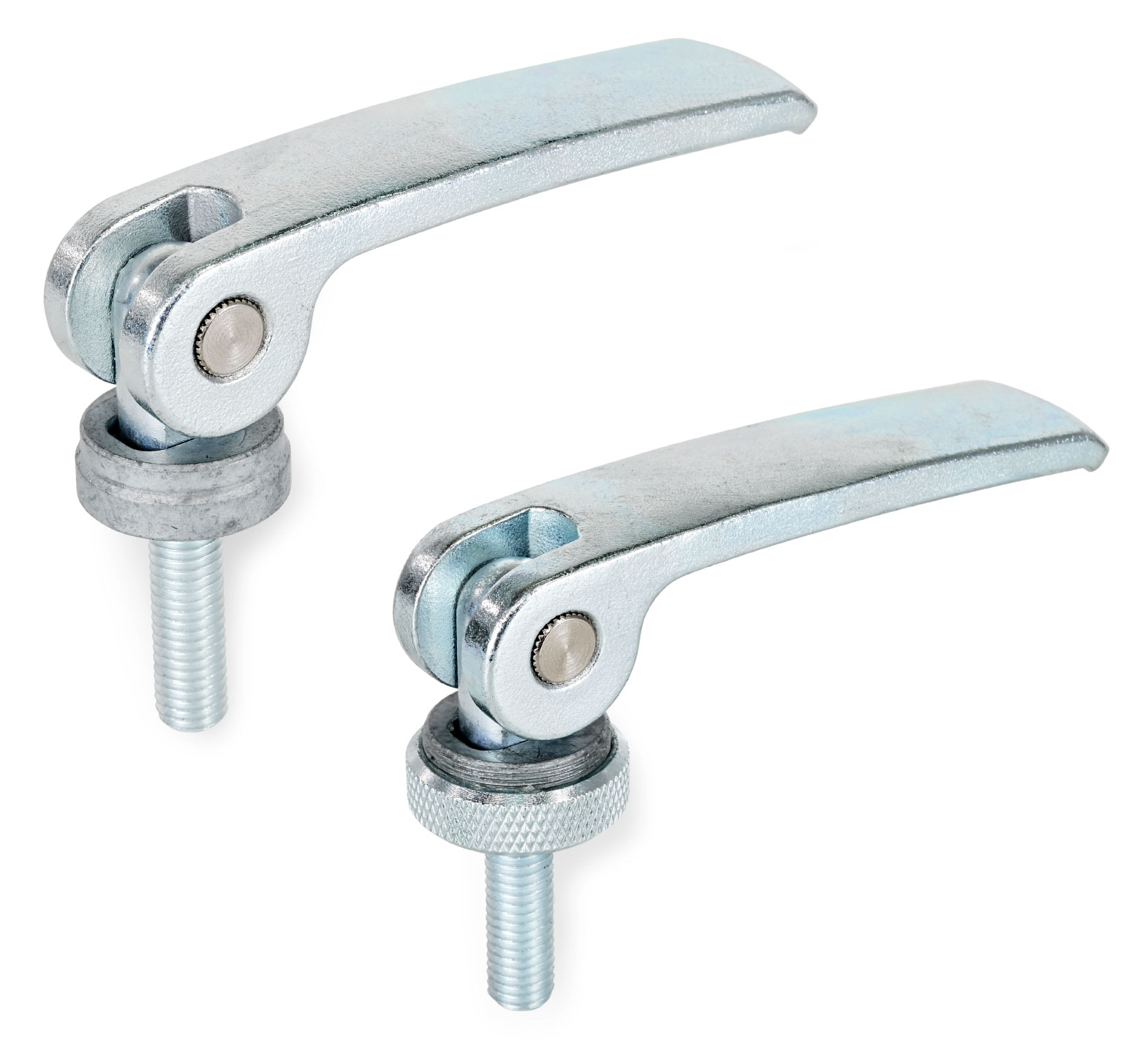

Eksenterspenner GN927.2 av galvanisert stål, med gjenget tapp
Eksenterspenner av galvanisert stål, med gjenget tapp. Kontaktplate av sinkflakbelagt stål. Øvrige komponenter av elforsinket stål.
Type A med fingjenget justeringsmutter som gjør det mulig å stille inn både klemkraften og i hvilken posisjon man vil at spaken skal stå (rotasjon rundt gjengens aksel). Type B uten justeringsmutter.
Bestillingseksempel: GN927.2-101-M10-50-A-Z
Relaterte produkter
CAD-filer
| l1 | d2 | l2 (i spänt läge) | b | d3 | d4 | d5 | h (slaglängd vid 90° rörelse) | l3 (i spänt läge) | l4 (justerbarhet) | l5 (i spänt läge) | ||||||
| 44 | M 4 | 12 | 16 | 20 | 25 | 30 | - | - | 12 | 12 | 15 | 14 | 0,5 | 13,2 | 2 | 2,2 |
| 44 | M 5 | 12 | 16 | 20 | 25 | 30 | 35 | 40 | 12 | 12 | 15 | 14 | 0,5 | 13,2 | 2 | 2,2 |
| 63 | M 5 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 16 | 16 | 19 | 18,5 | 0,75 | 16,3 | 2,5 | 3 |
| 63 | M 6 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 16 | 16 | 19 | 18,5 | 0,75 | 16,3 | 2,5 | 3 |
| 82 | M 6 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 20 | 20 | 25 | 22,5 | 1 | 19,5 | 3 | 3,7 |
| 82 | M 8 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 20 | 20 | 25 | 22,5 | 1 | 19,5 | 3 | 3,7 |
| 101 | M 8 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 25 | 26 | 30 | 27 | 1,5 | 25,3 | 4 | 4,8 |
| 101 | M 10 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 25 | 26 | 30 | 27 | 1,5 | 25,3 | 4 | 4,8 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN927.2-101-M10-20-A-Z | Eksenterspennspak | 331,00 kr | 413,75 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M10-20-B-Z | Eksenterspennspak | 255,00 kr | 318,75 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M10-25-A-Z | Eksenterspennspak | 338,00 kr | 422,50 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M10-25-B-Z | Eksenterspennspak | 259,00 kr | 323,75 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M10-30-A-Z | Eksenterspennspak | 335,00 kr | 418,75 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M10-30-B-Z | Eksenterspennspak | 258,00 kr | 322,50 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M10-35-A-Z | Eksenterspennspak | 343,00 kr | 428,75 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M10-35-B-Z | Eksenterspennspak | 257,00 kr | 321,25 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M10-40-A-Z | Eksenterspennspak | 336,00 kr | 420,00 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M10-40-B-Z | Eksenterspennspak | 256,00 kr | 320,00 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M10-50-A-Z | Eksenterspennspak | 341,00 kr | 426,25 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M10-50-B-Z | Eksenterspennspak | 263,00 kr | 328,75 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M10-60-A-Z | Eksenterspennspak | 339,00 kr | 423,75 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M10-60-B-Z | Eksenterspennspak | 261,00 kr | 326,25 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M8-20-A-Z | Eksenterspennspak | 331,00 kr | 413,75 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M8-20-B-Z | Eksenterspennspak | 255,00 kr | 318,75 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M8-25-A-Z | Eksenterspennspak | 338,00 kr | 422,50 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M8-25-B-Z | Eksenterspennspak | 259,00 kr | 323,75 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M8-30-A-Z | Eksenterspennspak | 335,00 kr | 418,75 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M8-30-B-Z | Eksenterspennspak | 258,00 kr | 322,50 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M8-35-A-Z | Eksenterspennspak | 343,00 kr | 428,75 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M8-35-B-Z | Eksenterspennspak | 257,00 kr | 321,25 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M8-40-A-Z | Eksenterspennspak | 336,00 kr | 420,00 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M8-40-B-Z | Eksenterspennspak | 256,00 kr | 320,00 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M8-50-A-Z | Eksenterspennspak | 341,00 kr | 426,25 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M8-50-B-Z | Eksenterspennspak | 263,00 kr | 328,75 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M8-60-A-Z | Eksenterspennspak | 339,00 kr | 423,75 kr | Kontakt oss for å bestille | ||
| GN927.2-101-M8-60-B-Z | Eksenterspennspak | 261,00 kr | 326,25 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M4-12-A-Z | Eksenterspennspak | 181,00 kr | 226,25 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M4-12-B-Z | Eksenterspennspak | 149,50 kr | 186,88 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M4-16-A-Z | Eksenterspennspak | 180,50 kr | 225,63 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M4-16-B-Z | Eksenterspennspak | 149,50 kr | 186,88 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M4-20-A-Z | Eksenterspennspak | 180,50 kr | 225,63 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M4-20-B-Z | Eksenterspennspak | 148,50 kr | 185,63 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M4-25-A-Z | Eksenterspennspak | 194,00 kr | 242,50 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M4-25-B-Z | Eksenterspennspak | 162,00 kr | 202,50 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M4-30-A-Z | Eksenterspennspak | 182,50 kr | 228,13 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M4-30-B-Z | Eksenterspennspak | 151,50 kr | 189,38 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M5-12-A-Z | Eksenterspennspak | 181,00 kr | 226,25 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M5-12-B-Z | Eksenterspennspak | 149,50 kr | 186,88 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M5-16-A-Z | Eksenterspennspak | 180,50 kr | 225,63 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M5-16-B-Z | Eksenterspennspak | 149,50 kr | 186,88 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M5-20-A-Z | Eksenterspennspak | 180,50 kr | 225,63 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M5-20-B-Z | Eksenterspennspak | 148,50 kr | 185,63 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M5-25-A-Z | Eksenterspennspak | 194,00 kr | 242,50 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M5-25-B-Z | Eksenterspennspak | 162,00 kr | 202,50 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M5-30-A-Z | Eksenterspennspak | 182,50 kr | 228,13 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M5-30-B-Z | Eksenterspennspak | 151,50 kr | 189,38 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M5-35-A-Z | Eksenterspennspak | 195,50 kr | 244,38 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M5-35-B-Z | Eksenterspennspak | 164,00 kr | 205,00 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M5-40-A-Z | Eksenterspennspak | 183,00 kr | 228,75 kr | Kontakt oss for å bestille | ||
| GN927.2-44-M5-40-B-Z | Eksenterspennspak | 151,50 kr | 189,38 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M5-16-A-Z | Eksenterspennspak | 192,50 kr | 240,63 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M5-16-B-Z | Eksenterspennspak | 154,00 kr | 192,50 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M5-20-A-Z | Eksenterspennspak | 190,50 kr | 238,13 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M5-20-B-Z | Eksenterspennspak | 151,50 kr | 189,38 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M5-25-A-Z | Eksenterspennspak | 195,00 kr | 243,75 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M5-25-B-Z | Eksenterspennspak | 152,00 kr | 190,00 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M5-30-A-Z | Eksenterspennspak | 203,00 kr | 253,75 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M5-30-B-Z | Eksenterspennspak | 162,00 kr | 202,50 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M5-35-A-Z | Eksenterspennspak | 199,00 kr | 248,75 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M5-35-B-Z | Eksenterspennspak | 154,00 kr | 192,50 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M5-40-A-Z | Eksenterspennspak | 193,00 kr | 241,25 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M5-40-B-Z | Eksenterspennspak | 154,00 kr | 192,50 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M5-50-A-Z | Eksenterspennspak | 199,00 kr | 248,75 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M5-50-B-Z | Eksenterspennspak | 159,00 kr | 198,75 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M6-16-A-Z | Eksenterspennspak | 192,50 kr | 240,63 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M6-16-B-Z | Eksenterspennspak | 154,00 kr | 192,50 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M6-20-A-Z | Eksenterspennspak | 190,50 kr | 238,13 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M6-20-B-Z | Eksenterspennspak | 151,50 kr | 189,38 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M6-25-A-Z | Eksenterspennspak | 195,00 kr | 243,75 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M6-25-B-Z | Eksenterspennspak | 152,00 kr | 190,00 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M6-30-A-Z | Eksenterspennspak | 203,00 kr | 253,75 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M6-30-B-Z | Eksenterspennspak | 162,00 kr | 202,50 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M6-35-A-Z | Eksenterspennspak | 199,00 kr | 248,75 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M6-35-B-Z | Eksenterspennspak | 154,00 kr | 192,50 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M6-40-A-Z | Eksenterspennspak | 193,00 kr | 241,25 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M6-40-B-Z | Eksenterspennspak | 154,00 kr | 192,50 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M6-50-A-Z | Eksenterspennspak | 199,00 kr | 248,75 kr | Kontakt oss for å bestille | ||
| GN927.2-63-M6-50-B-Z | Eksenterspennspak | 159,00 kr | 198,75 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M6-20-A-Z | Eksenterspennspak | 225,00 kr | 281,25 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M6-20-B-Z | Eksenterspennspak | 183,00 kr | 228,75 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M6-25-A-Z | Eksenterspennspak | 227,00 kr | 283,75 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M6-25-B-Z | Eksenterspennspak | 185,00 kr | 231,25 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M6-30-A-Z | Eksenterspennspak | 230,00 kr | 287,50 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M6-30-B-Z | Eksenterspennspak | 187,00 kr | 233,75 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M6-35-A-Z | Eksenterspennspak | 233,00 kr | 291,25 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M6-35-B-Z | Eksenterspennspak | 186,00 kr | 232,50 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M6-40-A-Z | Eksenterspennspak | 236,00 kr | 295,00 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M6-40-B-Z | Eksenterspennspak | 190,50 kr | 238,13 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M6-50-A-Z | Eksenterspennspak | 239,00 kr | 298,75 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M6-50-B-Z | Eksenterspennspak | 189,00 kr | 236,25 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M6-60-A-Z | Eksenterspennspak | 249,00 kr | 311,25 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M6-60-B-Z | Eksenterspennspak | 201,00 kr | 251,25 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M8-20-A-Z | Eksenterspennspak | 225,00 kr | 281,25 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M8-20-B-Z | Eksenterspennspak | 183,00 kr | 228,75 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M8-25-A-Z | Eksenterspennspak | 227,00 kr | 283,75 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M8-25-B-Z | Eksenterspennspak | 185,00 kr | 231,25 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M8-30-A-Z | Eksenterspennspak | 230,00 kr | 287,50 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M8-30-B-Z | Eksenterspennspak | 187,00 kr | 233,75 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M8-35-A-Z | Eksenterspennspak | 233,00 kr | 291,25 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M8-35-B-Z | Eksenterspennspak | 186,00 kr | 232,50 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M8-40-A-Z | Eksenterspennspak | 236,00 kr | 295,00 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M8-40-B-Z | Eksenterspennspak | 190,50 kr | 238,13 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M8-50-A-Z | Eksenterspennspak | 239,00 kr | 298,75 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M8-50-B-Z | Eksenterspennspak | 189,00 kr | 236,25 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M8-60-A-Z | Eksenterspennspak | 249,00 kr | 311,25 kr | Kontakt oss for å bestille | ||
| GN927.2-82-M8-60-B-Z | Eksenterspennspak | 201,00 kr | 251,25 kr | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
