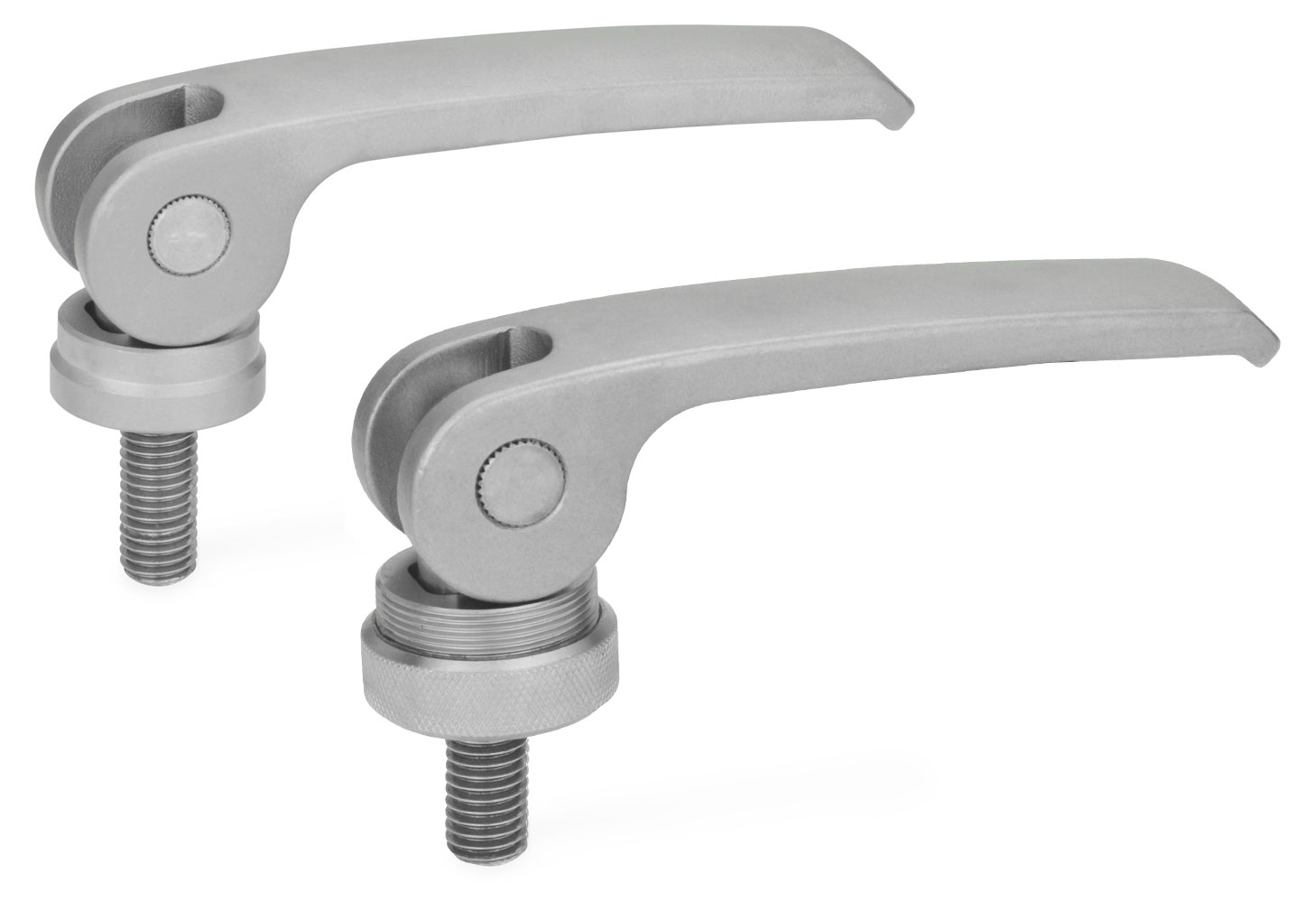

Rustfri eksenterspennspak GN927.7 med gjenget tapp
Rustfri eksenterspennspak med gjenget tapp.
Spak: AISI CF-8. Kontaktplate: AISI 431, herdet. Øvrige komponenter: AISI 303.
Type A med fingjenget justeringsmutter og justeringsskrue som gjør det mulig å stille inn både klemkraften og i hvilken posisjon man vil at spaken skal stå (rotasjon rundt gjengens aksel). Type B uten justeringsmutter og justeringsskrue.
Bestillingseksempel: GN927.7-82-M8-60-A
Relaterte produkter
CAD-filer

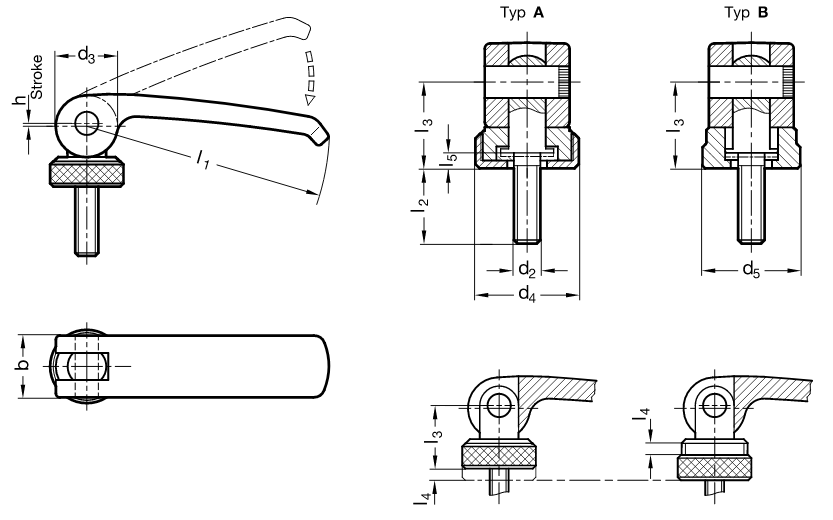

| l1 | d2 | l2 (i spänt läge) | b | d3 | d4 | d5 | h (slaglängd vid 90° rörelse) | l3 (i spänt läge) | l4 (justerbarhet) | l5 (i spänt läge) | ||||||
| 44 | M 4 | 12 | 16 | 20 | 25 | 30 | - | - | 12 | 12 | 15 | 14 | 0,5 | 13,2 | 2 | 2,2 |
| 44 | M 5 | 12 | 16 | 20 | 25 | 30 | 35 | 40 | 12 | 12 | 15 | 14 | 0,5 | 13,2 | 2 | 2,2 |
| 63 | M 5 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 16 | 16 | 19 | 18,5 | 0,75 | 16,3 | 2,5 | 3 |
| 63 | M 6 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 16 | 16 | 19 | 18,5 | 0,75 | 16,3 | 2,5 | 3 |
| 82 | M 6 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 20 | 20 | 25 | 22,5 | 1 | 19,5 | 3 | 3,7 |
| 82 | M 8 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 20 | 20 | 25 | 22,5 | 1 | 19,5 | 3 | 3,7 |
| 101 | M 8 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 25 | 26 | 30 | 27 | 1,5 | 25,3 | 4 | 4,8 |
| 101 | M 10 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 25 | 26 | 30 | 27 | 1,5 | 25,3 | 4 | 4,8 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN927.7-101-M10-20-A | Eksenterspennspak | 544,00 kr | 680,00 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M10-20-B | Eksenterspennspak | 451,00 kr | 563,75 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M10-25-A | Eksenterspennspak | 546,00 kr | 682,50 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M10-25-B | Eksenterspennspak | 453,00 kr | 566,25 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M10-30-A | Eksenterspennspak | 548,00 kr | 685,00 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M10-30-B | Eksenterspennspak | 454,00 kr | 567,50 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M10-35-A | Eksenterspennspak | 550,00 kr | 687,50 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M10-35-B | Eksenterspennspak | 455,00 kr | 568,75 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M10-40-A | Eksenterspennspak | 550,00 kr | 687,50 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M10-40-B | Eksenterspennspak | 457,00 kr | 571,25 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M10-50-A | Eksenterspennspak | 553,00 kr | 691,25 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M10-50-B | Eksenterspennspak | 460,00 kr | 575,00 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M10-60-A | Eksenterspennspak | 556,00 kr | 695,00 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M10-60-B | Eksenterspennspak | 462,00 kr | 577,50 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M8-20-A | Eksenterspennspak | 544,00 kr | 680,00 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M8-20-B | Eksenterspennspak | 451,00 kr | 563,75 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M8-25-A | Eksenterspennspak | 546,00 kr | 682,50 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M8-25-B | Eksenterspennspak | 453,00 kr | 566,25 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M8-30-A | Eksenterspennspak | 548,00 kr | 685,00 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M8-30-B | Eksenterspennspak | 454,00 kr | 567,50 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M8-35-A | Eksenterspennspak | 550,00 kr | 687,50 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M8-35-B | Eksenterspennspak | 455,00 kr | 568,75 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M8-40-A | Eksenterspennspak | 550,00 kr | 687,50 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M8-40-B | Eksenterspennspak | 457,00 kr | 571,25 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M8-50-A | Eksenterspennspak | 553,00 kr | 691,25 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M8-50-B | Eksenterspennspak | 460,00 kr | 575,00 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M8-60-A | Eksenterspennspak | 556,00 kr | 695,00 kr | Kontakt oss for å bestille | ||
| GN927.7-101-M8-60-B | Eksenterspennspak | 462,00 kr | 577,50 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M4-12-A | Eksenterspennspak | 261,00 kr | 326,25 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M4-12-B | Eksenterspennspak | 221,00 kr | 276,25 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M4-16-A | Eksenterspennspak | 261,00 kr | 326,25 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M4-16-B | Eksenterspennspak | 234,00 kr | 292,50 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M4-20-A | Eksenterspennspak | 264,00 kr | 330,00 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M4-20-B | Eksenterspennspak | 243,00 kr | 303,75 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M4-25-A | Eksenterspennspak | 267,00 kr | 333,75 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M4-25-B | Eksenterspennspak | 240,00 kr | 300,00 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M4-30-A | Eksenterspennspak | 261,00 kr | 326,25 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M4-30-B | Eksenterspennspak | 235,00 kr | 293,75 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M5-12-A | Eksenterspennspak | 261,00 kr | 326,25 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M5-12-B | Eksenterspennspak | 221,00 kr | 276,25 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M5-16-A | Eksenterspennspak | 261,00 kr | 326,25 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M5-16-B | Eksenterspennspak | 234,00 kr | 292,50 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M5-20-A | Eksenterspennspak | 264,00 kr | 330,00 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M5-20-B | Eksenterspennspak | 243,00 kr | 303,75 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M5-25-A | Eksenterspennspak | 267,00 kr | 333,75 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M5-25-B | Eksenterspennspak | 240,00 kr | 300,00 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M5-30-A | Eksenterspennspak | 261,00 kr | 326,25 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M5-30-B | Eksenterspennspak | 235,00 kr | 293,75 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M5-35-A | Eksenterspennspak | 258,00 kr | 322,50 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M5-35-B | Eksenterspennspak | 231,00 kr | 288,75 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M5-40-A | Eksenterspennspak | 259,00 kr | 323,75 kr | Kontakt oss for å bestille | ||
| GN927.7-44-M5-40-B | Eksenterspennspak | 221,00 kr | 276,25 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M5-16-A | Eksenterspennspak | 280,00 kr | 350,00 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M5-16-B | Eksenterspennspak | 240,00 kr | 300,00 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M5-20-A | Eksenterspennspak | 278,00 kr | 347,50 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M5-20-B | Eksenterspennspak | 237,00 kr | 296,25 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M5-25-A | Eksenterspennspak | 280,00 kr | 350,00 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M5-25-B | Eksenterspennspak | 240,00 kr | 300,00 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M5-30-A | Eksenterspennspak | 282,00 kr | 352,50 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M5-30-B | Eksenterspennspak | 239,00 kr | 298,75 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M5-35-A | Eksenterspennspak | 281,00 kr | 351,25 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M5-35-B | Eksenterspennspak | 241,00 kr | 301,25 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M5-40-A | Eksenterspennspak | 281,00 kr | 351,25 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M5-40-B | Eksenterspennspak | 241,00 kr | 301,25 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M5-50-A | Eksenterspennspak | 283,00 kr | 353,75 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M5-50-B | Eksenterspennspak | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M6-16-A | Eksenterspennspak | 280,00 kr | 350,00 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M6-16-B | Eksenterspennspak | 240,00 kr | 300,00 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M6-20-A | Eksenterspennspak | 278,00 kr | 347,50 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M6-20-B | Eksenterspennspak | 237,00 kr | 296,25 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M6-25-A | Eksenterspennspak | 280,00 kr | 350,00 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M6-25-B | Eksenterspennspak | 240,00 kr | 300,00 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M6-30-A | Eksenterspennspak | 282,00 kr | 352,50 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M6-30-B | Eksenterspennspak | 239,00 kr | 298,75 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M6-35-A | Eksenterspennspak | 281,00 kr | 351,25 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M6-35-B | Eksenterspennspak | 241,00 kr | 301,25 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M6-40-A | Eksenterspennspak | 281,00 kr | 351,25 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M6-40-B | Eksenterspennspak | 241,00 kr | 301,25 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M6-50-A | Eksenterspennspak | 283,00 kr | 353,75 kr | Kontakt oss for å bestille | ||
| GN927.7-63-M6-50-B | Eksenterspennspak | 242,00 kr | 302,50 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M6-20-A | Eksenterspennspak | 376,00 kr | 470,00 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M6-20-B | Eksenterspennspak | 314,00 kr | 392,50 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M6-25-A | Eksenterspennspak | 378,00 kr | 472,50 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M6-25-B | Eksenterspennspak | 315,00 kr | 393,75 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M6-30-A | Eksenterspennspak | 377,00 kr | 471,25 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M6-30-B | Eksenterspennspak | 316,00 kr | 395,00 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M6-35-A | Eksenterspennspak | 379,00 kr | 473,75 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M6-35-B | Eksenterspennspak | 316,00 kr | 395,00 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M6-40-A | Eksenterspennspak | 384,00 kr | 480,00 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M6-40-B | Eksenterspennspak | 322,00 kr | 402,50 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M6-50-A | Eksenterspennspak | 382,00 kr | 477,50 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M6-50-B | Eksenterspennspak | 319,00 kr | 398,75 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M6-60-A | Eksenterspennspak | 383,00 kr | 478,75 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M6-60-B | Eksenterspennspak | 321,00 kr | 401,25 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M8-20-A | Eksenterspennspak | 376,00 kr | 470,00 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M8-20-B | Eksenterspennspak | 314,00 kr | 392,50 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M8-25-A | Eksenterspennspak | 378,00 kr | 472,50 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M8-25-B | Eksenterspennspak | 315,00 kr | 393,75 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M8-30-A | Eksenterspennspak | 377,00 kr | 471,25 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M8-30-B | Eksenterspennspak | 316,00 kr | 395,00 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M8-35-A | Eksenterspennspak | 379,00 kr | 473,75 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M8-35-B | Eksenterspennspak | 316,00 kr | 395,00 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M8-40-A | Eksenterspennspak | 384,00 kr | 480,00 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M8-40-B | Eksenterspennspak | 322,00 kr | 402,50 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M8-50-A | Eksenterspennspak | 382,00 kr | 477,50 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M8-50-B | Eksenterspennspak | 319,00 kr | 398,75 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M8-60-A | Eksenterspennspak | 383,00 kr | 478,75 kr | Kontakt oss for å bestille | ||
| GN927.7-82-M8-60-B | Eksenterspennspak | 321,00 kr | 401,25 kr | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
