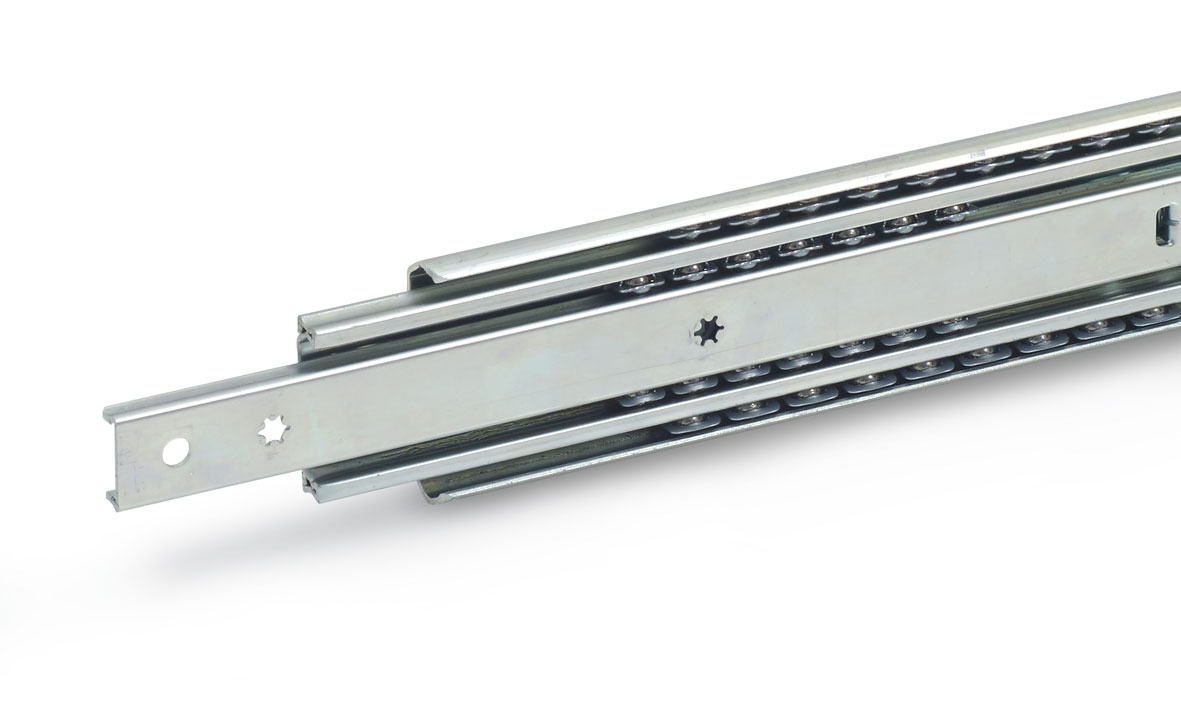

Teleskopskinner GN1432 av galvanisert stål, selvlukkende, opptil 2300N, forlengelse ≈100 %

Teleskopskinner av galvanisert stål, med selvlukkende mekaniske. Rullelager av herdet stål. Arbeidstemperatur: –20 til 100 °C. Slaget når ≈100 % av den nominelle lengden l1 (full forlengelse).

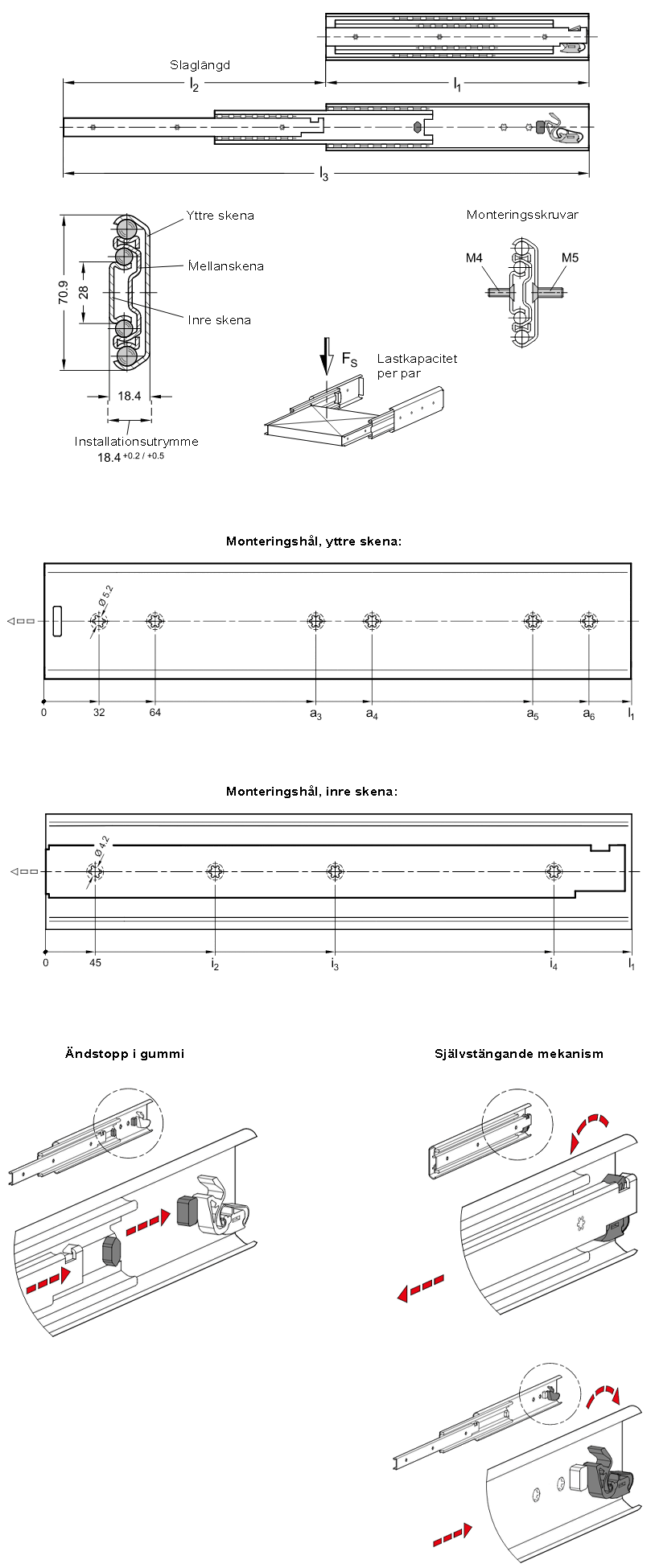

Obs! Teleskopskinnene leveres parvis. Bare monteringshullene vises på tegningen, men det kan finnes andre produksjonsrelaterte hull. De kan installeres på venstre eller høyre side. Alle monteringshull er lett tilgjengelige via hjelpehull. Bare monteringshullene vises, men det kan finnes andre hull relatert til produksjonen.

Gummistopperen demper støtene fra skyvemekanismen i respektive endeposisjoner, noe som minimerer støy og øker levetiden. Hvis det oppstår større statiske eller dynamiske belastninger i forlengelsesretningen, bør de absorberes av eksterne stoppelementer.

Skinnene trekkes inn og holdes automatisk i indre endeposisjon ved hjelp av en selvlukkende mekanisme de siste 22 mm av slaglengden, med en kraft på cirka 30 newton for hvert skinnepar. Denne kraften må overvinnes ved åpning av skuffen. Den selvlukkende mekanismen er også utformet slik at den frikobles og ikke skades når skuffen åpnes eller lukkes rykkvis eller for raskt. Ved neste syklus klikker den selvlukkende mekanismen automatisk tilbake på plass, noe som sikrer at funksjonen forblir intakt.

For å oppfylle lastekapasiteten i samsvar med tabellen må alle monteringshull brukes (testene er utført med 450 mm avstand mellom skinnene).

Bestillingseksempel: GN1432-400-B-2-ZB
