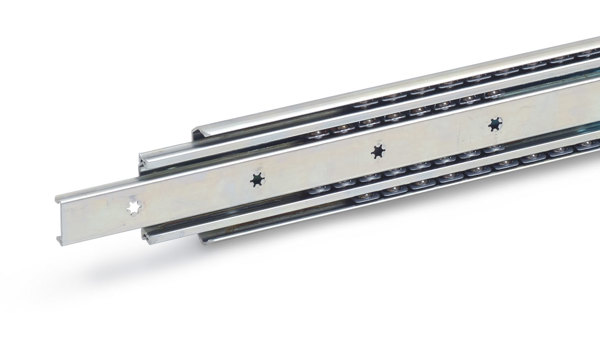

Teleskopskinner av galvanisert stål, opptil 2120N, forlengelse ≈100 %

Teleskopskinner GN1430 av galvanisert stål, opptil 2120N, forlengelse ≈100 %

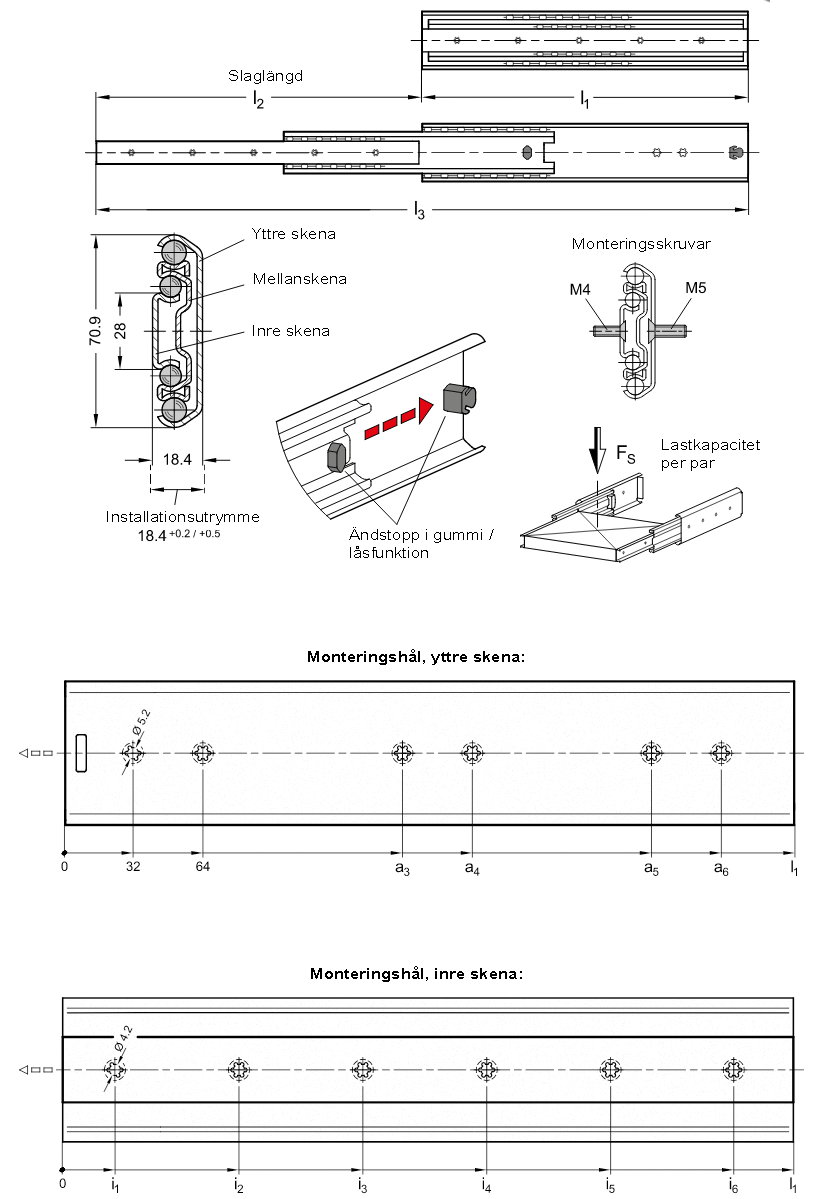

Teleskopskinner av galvanisert stål, opptil 2120N belastning. Rullelager av herdet stål. Forlengelse ≈100 % av den nominelle lengden l1 (se tegning). Arbeidstemperatur: –20 til 100 °C.

Endestopperen av gummi demper støtene fra skyvemekanismen i de to endeposisjonene og fungerer som låsefunksjon i den bakre endeposisjonen, noe som merkes ved en lett motstand ved åpning og lukking. Hvis det oppstår større statiske eller dynamiske belastninger i forlengelsesretningen, bør de absorberes av eksterne stoppelementer.

Obs! Teleskopskinnene leveres parvis. Bare monteringshullene vises på tegningen, men det kan finnes andre produksjonsrelaterte hull.

Bestillingseksempel: GN1430-450-E-2-ZB

CAD-filer

Teleskopskenor i förzinkat stål, upp till 2120N, förlängning ≈100%
l1l2 +4 / -4l3Fs per par (N)
vid 10.000 cyklervid 100.000 cykler
4004358351570970
45048593516001030
500545104516901150
550595114518701160
600650125018901180
700750145018701370
800850165021201470
900950185019201250
10001050205017901080
1200125024501630950
l1a3a4a5a6i1i2i3i4i5i6
400288320--43118193268343-
450288320--43130,5218305,5393-
500352384--43143243343443-
550352384--43155,5268380,5493-
600448480--43168293418543-
700448480--43193343493643-
80038441667270420271522,5774--
90041644876880020305589874--
100048051286489620258,5497735,5974-
120057660810561088202514827129431174
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN1430-1000-E-2-ZBTeleskopskinner av galvanisert stål2 844,00 kr3 555,00 krKontakt oss for å bestille
GN1430-1200-E-2-ZBTeleskopskinner av galvanisert stål3 215,00 kr4 018,75 krKontakt oss for å bestille
GN1430-400-E-2-ZBTeleskopskinner av galvanisert stål1 535,00 kr1 918,75 krKontakt oss for å bestille
GN1430-450-E-2-ZBTeleskopskinner av galvanisert stål1 585,00 kr1 981,25 krKontakt oss for å bestille
GN1430-500-E-2-ZBTeleskopskinner av galvanisert stål1 616,00 kr2 020,00 krKontakt oss for å bestille
GN1430-550-E-2-ZBTeleskopskinner av galvanisert stål1 703,00 kr2 128,75 krKontakt oss for å bestille
GN1430-600-E-2-ZBTeleskopskinner av galvanisert stål1 759,00 kr2 198,75 krKontakt oss for å bestille
GN1430-700-E-2-ZBTeleskopskinner av galvanisert stål1 894,00 kr2 367,50 krKontakt oss for å bestille
GN1430-800-E-2-ZBTeleskopskinner av galvanisert stål2 404,00 kr3 005,00 krKontakt oss for å bestille
GN1430-900-E-2-ZBTeleskopskinner av galvanisert stål2 531,00 kr3 163,75 krKontakt oss for å bestille

Rull sideveis for flere kolonner
