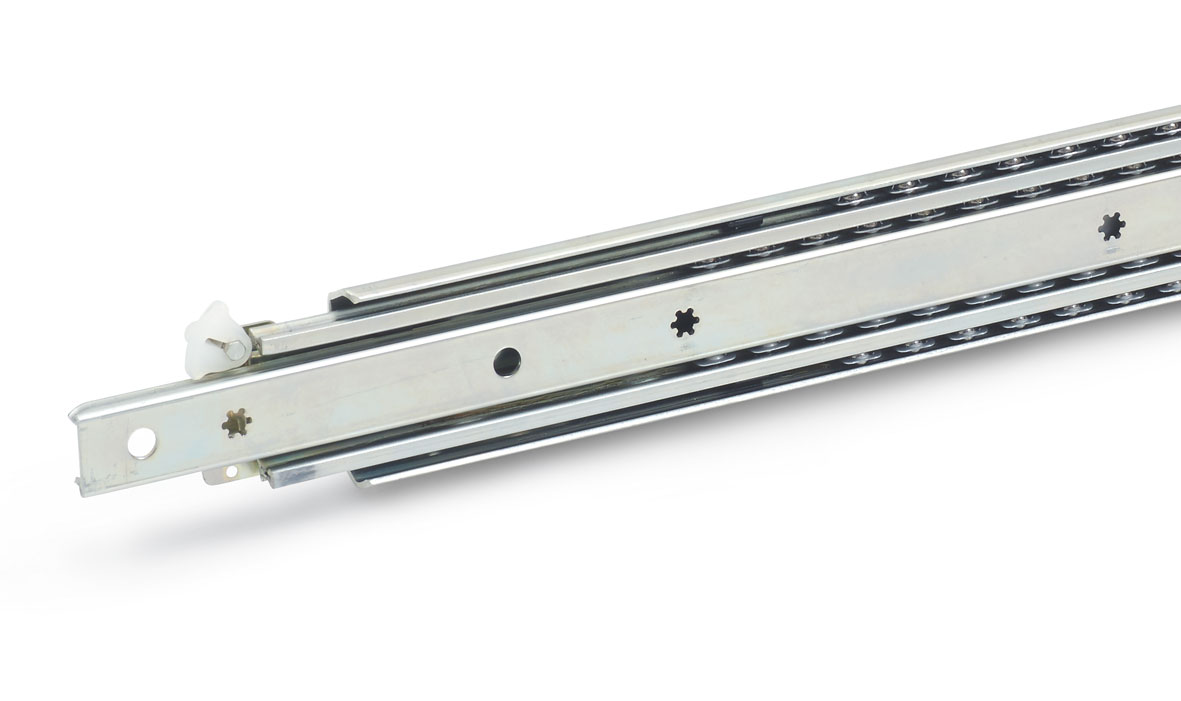

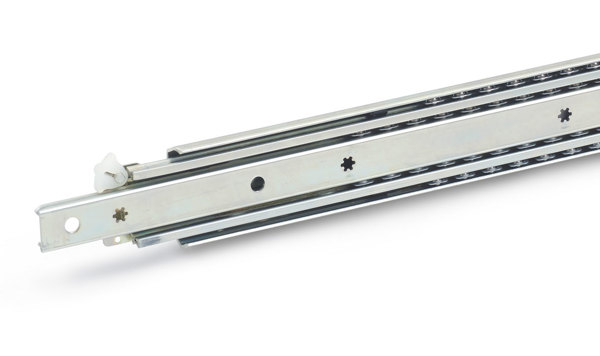

Teleskopskinner av galvanisert stål, opptil 1380N, toveis forlengelse ≈100 %

Teleskopskinner GN1426 av galvanisert stål, opptil 1380N, toveis forlengelse ≈100 %

Toveis teleskopskinner av galvanisert stål. Rullelager av herdet stål. Toveis forlengelse ≈100 % av den nominelle lengden l1 (se tegning). Arbeidstemperatur: –20 til 100 °C.

Den spesielle designen gjør det mulig å få en slaglengde som når ≈ 100 % av den nominelle lengden l1 i begge retninger (toveis full forlengelse). Oppgaver som for eksempel dobbeltsidig lasting av en skuff, kan oppnås på denne måten. Gummistopperen av type B demper støtene fra skyvemekanismen i de fremre endeposisjonene. Hvis det oppstår større statiske eller dynamiske belastninger i forlengelsesretningen, bør de absorberes av eksterne stoppelementer.

Obs! Teleskopskinnene leveres parvis. Bare monteringshullene vises på tegningen, men det kan finnes andre produksjonsrelaterte hull.

Bestillingseksempel: GN1426-700-B-2-ZB

CAD-filer

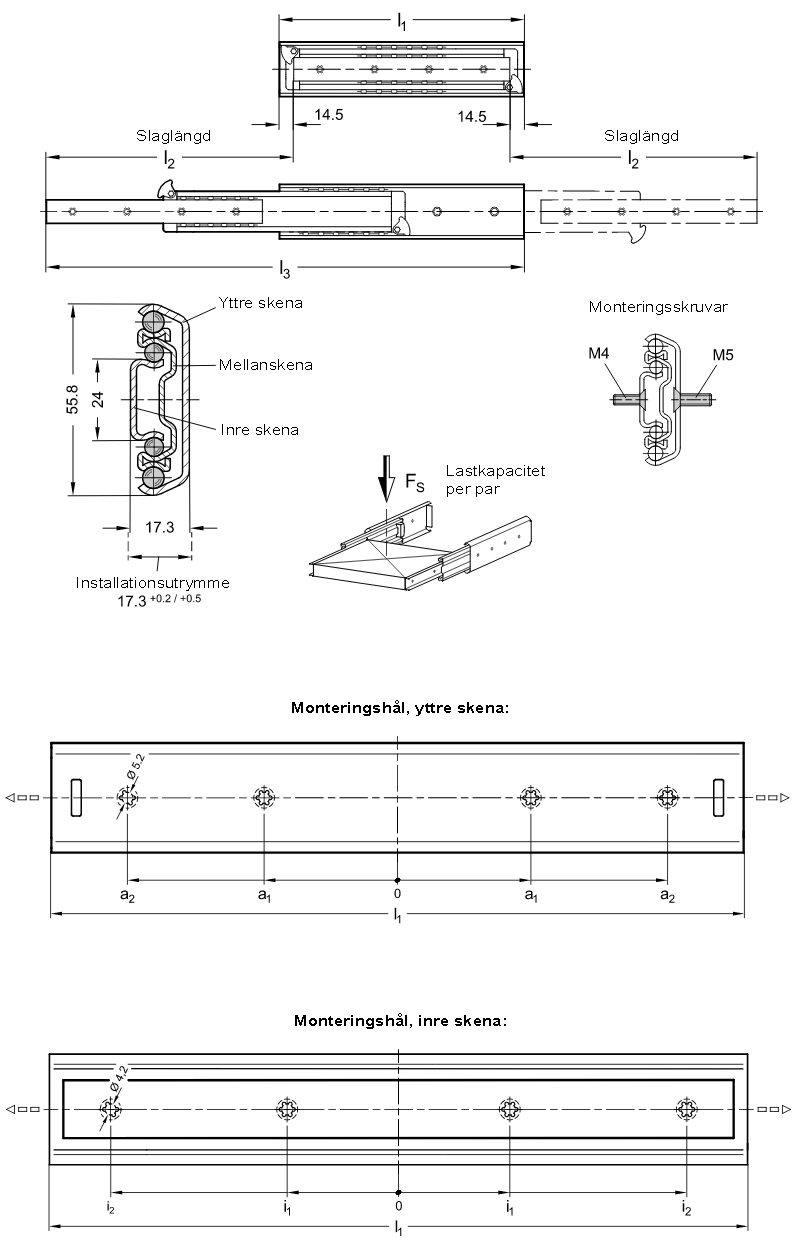

Tvåvägs teleskopskenor i förzinkat stål, upp till 1380N, förlängning ≈100% - ritning
l1l2 +4 / -4l3Fs per par (N)
Strokevid 10.000 cyklervid 100.000 cykler
500503988,51140760
6006071192,51190790
7007111396,51310870
8008151600,51380920
l1a1a2i1i2
5006419264192
6008024080240
7009628896288
800112336112336
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN1426-500-B-2-ZBTeleskopskinner av galvanisert stål2 340,00 kr2 925,00 krKontakt oss for å bestille
GN1426-600-B-2-ZBTeleskopskinner av galvanisert stål2 783,00 kr3 478,75 krKontakt oss for å bestille
GN1426-700-B-2-ZBTeleskopskinner av galvanisert stål3 271,00 kr4 088,75 krKontakt oss for å bestille
GN1426-800-B-2-ZBTeleskopskinner av galvanisert stål3 766,00 kr4 707,50 krKontakt oss for å bestille

Rull sideveis for flere kolonner
