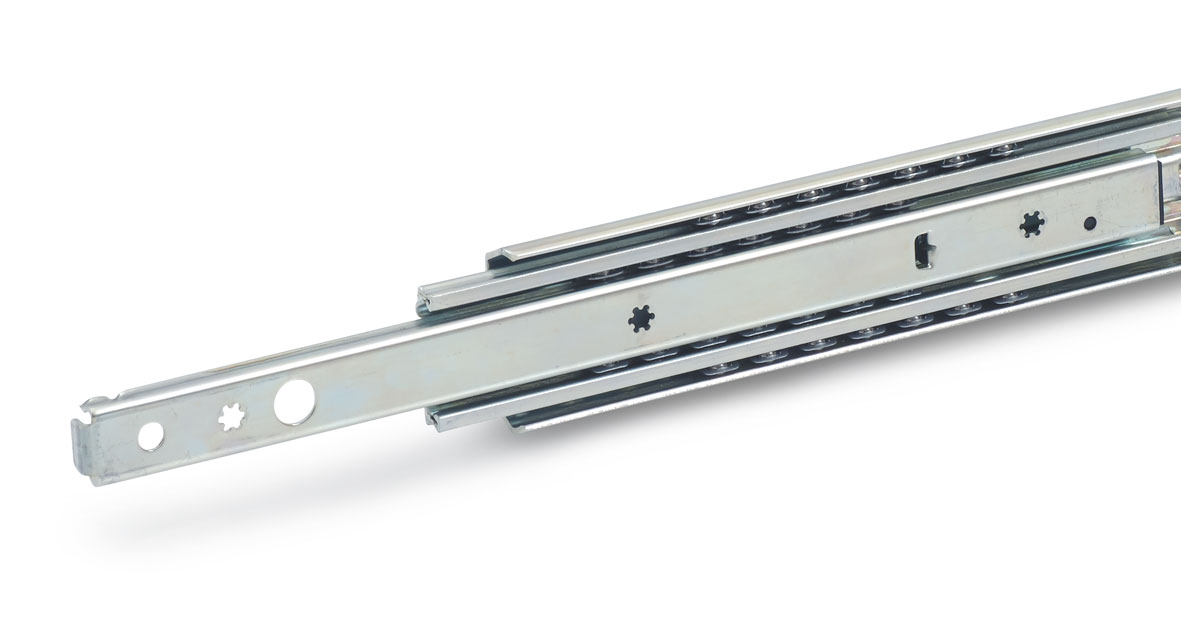

Teleskopskinner GN1424 av galvanisert stål, med dempet selvlukking, opptil 750N, forlengelse ≈100 %

Teleskopskinner av galvanisert stål, med dempet selvlukking. Rullelager av herdet stål. Forlengelse: ≈100 % av den nominelle lengden l1. Arbeidstemperatur: –20 til 100 °C.

Teleskopiske skyvemekanismer har en dempet selvlukkende mekanismen («soft-close"). Mekanismen er delt opp i to hovedfunksjoner og gir optimal brukervennlighet ved lukking av skuffen.

• Den selvlukkende mekanismen tar over den automatiske tilbaketrekkingen av skyvemekanismen de siste 40 mm av slaget i bakre stopposisjon, der skyvemekanismene holdes på plass. Inntrekkingskraften er cirka 35 newton per par teleskopskinner. I tillegg bremser dempemekanismen bevegelsen ved lukking av skuffen til en betydelig lavere hastighet, slik at man oppnår en svært myk og skånsom lukkebevegelse. Tilsvarende inntrekkingskraft må også brukes ved åpning av skuffen.

• Den dempede selvlukkende mekanismen er utformet for belastninger på opptil 75 kg basert på 60 000 sykluser (LGA-standard). Korrekt bruk, inkludert å redusere slaghastigheten til maksimalt 0,15 m/s ved oppnådd tilbaketrekking, samt overholdelse av belastningsverdiene kreves.

Endestopperen av gummi demper støtene fra skyvemekanismen i respektive endeposisjoner, noe som minimerer støy og øker levetiden. Hvis det oppstår større statiske eller dynamiske belastninger i forlengelsesretningen, bør de absorberes av eksterne stoppelementer.

For å oppfylle lastekapasiteten i samsvar med tabellen må alle monteringshull brukes (testene er utført med 450 mm avstand mellom skinnene).

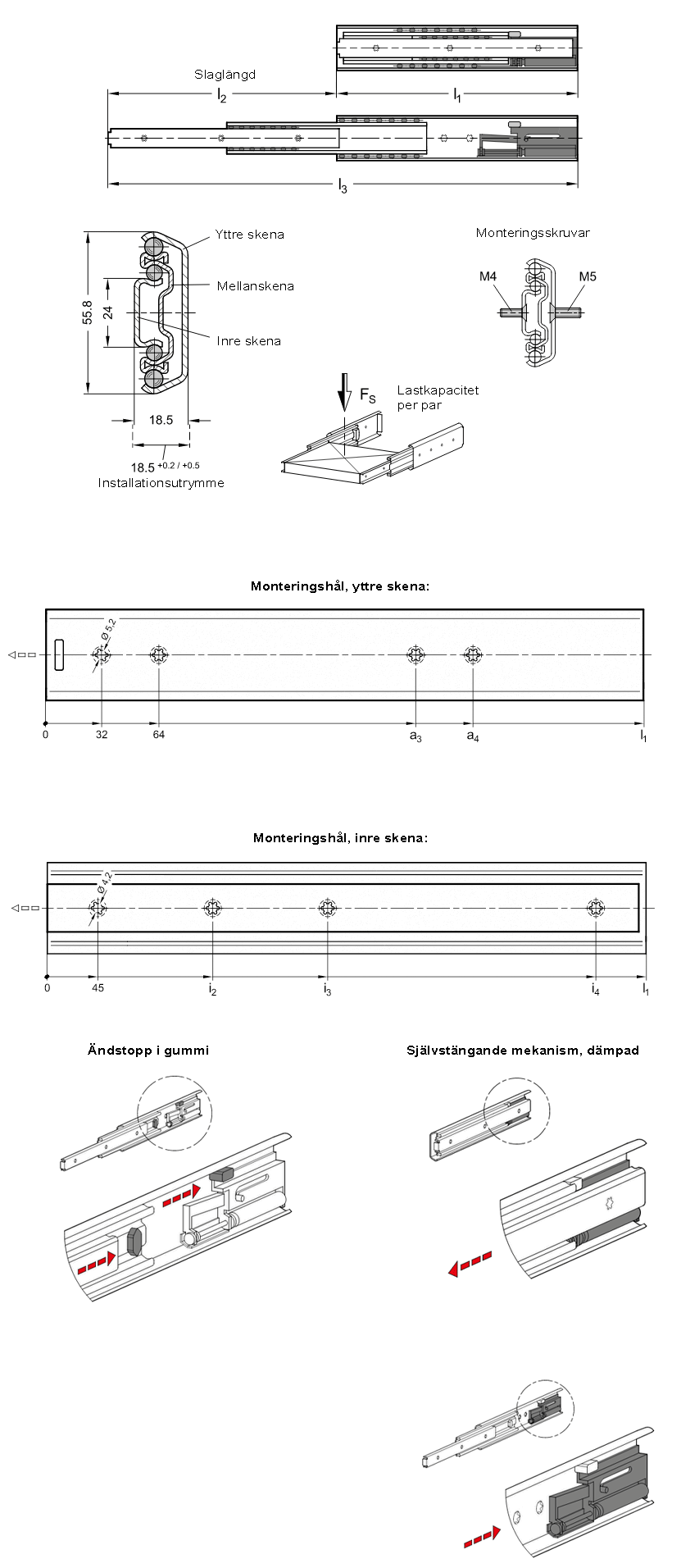

Obs! Teleskopskinnene leveres parvis. Bare monteringshullene vises på tegningen, men det kan finnes andre produksjonsrelaterte hull.

Bestillingseksempel: GN1424-500-B-2-ZB
