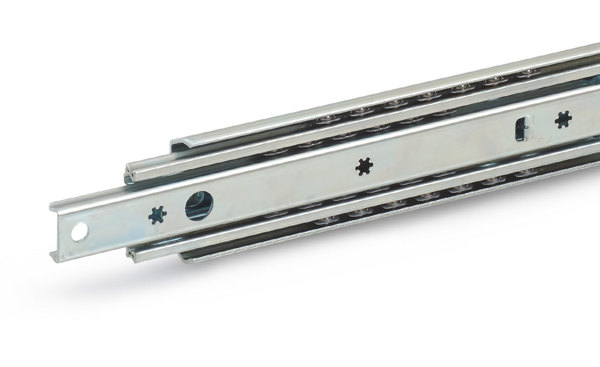

Teleskopskinner GN1422 av galvanisert stål, selvlukkende, opptil 1290N, forlengelse ≈100 %

Teleskopskinner av galvanisert stål, med selvlukkende mekaniske. Rullelager av herdet stål. Arbeidstemperatur: –20 til 100 °C.

Teleskopskinnene av galvanisert stål har en integrert selvlukkingsmekanisme som gir betydelig bedre brukervennlighet ved lukking. Skinnene trekkes automatisk tilbake og holdes i bakre posisjon ved hjelp av mekanismen de siste 22 mm av slaget med en kraft på cirka 30 newton for hvert skinnepar. Denne kraften må også brukes ved åpning av skuffen. Den selvlukkende mekanismen er også utformet slik at den frikobles for å unngå å skade den når skuffen åpnes eller lukkes rykkvis eller for raskt. Ved neste slag klikker den selvlukkende mekanismen automatisk tilbake på plass og sikrer at funksjonen forblir intakt.

Slaglengden når ≈100 % av den nominelle lengden l1. For å oppfylle lastekapasiteten i samsvar med tabellen må alle monteringshull brukes (testene er utført med 450 mm avstand mellom skinnene).

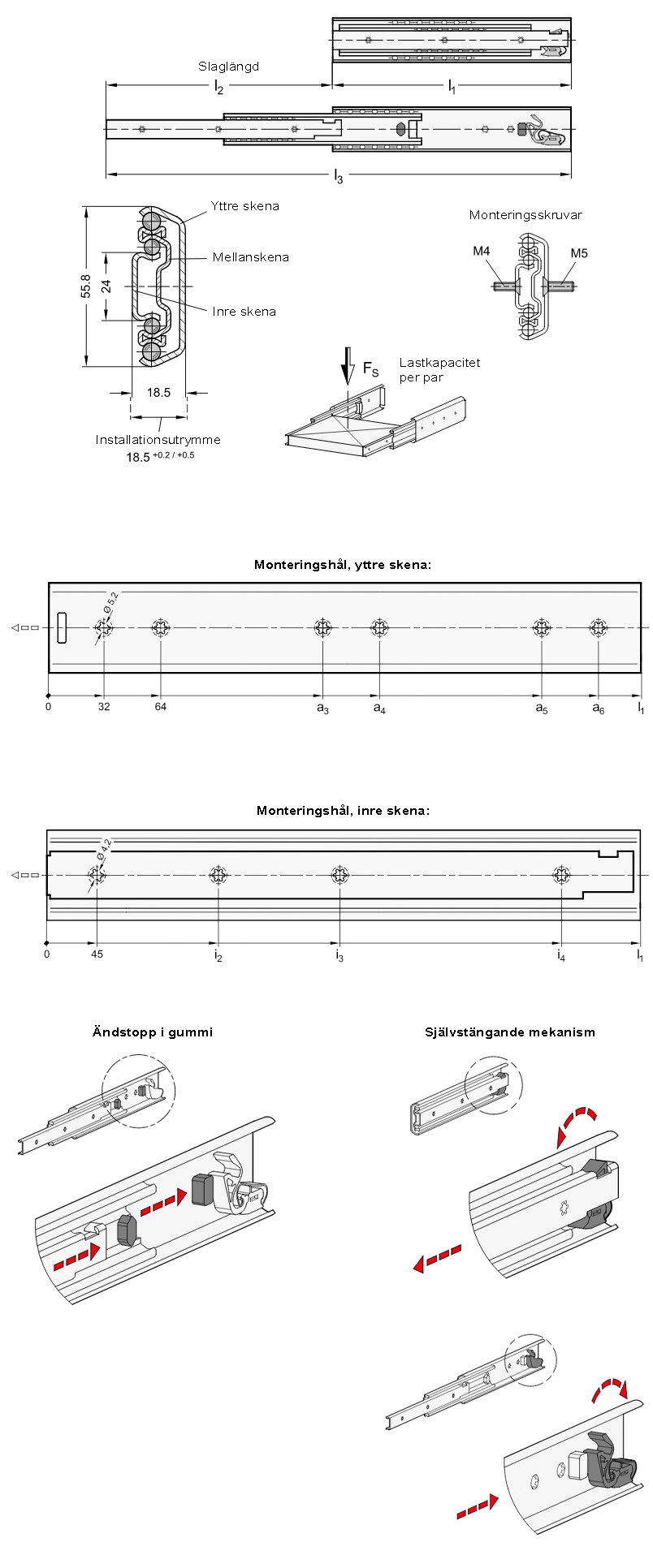

Obs! Teleskopskinnene leveres parvis. Bare monteringshullene vises på tegningen, men det kan finnes andre produksjonsrelaterte hull.

Bestillingseksempel: GN1422-600-B-2-ZB
