Teleskopskinner av galvanisert stål, opptil 1290N, forlengelse ≈100 %

Teleskopskinner GN1420 av galvanisert stål, opptil 1290N, forlengelse ≈100 %

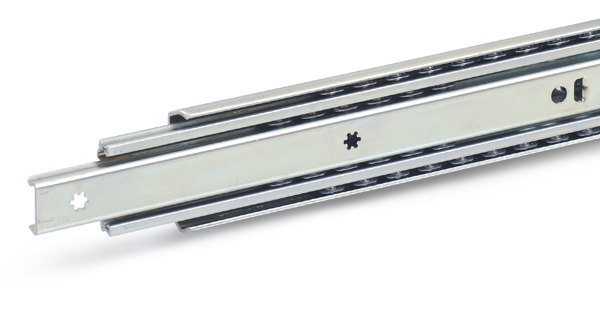

Teleskopskinner av galvanisert stål, med rullelager av herdet stål. Arbeidstemperatur: –20 til 100 °C. For å oppfylle lastekapasiteten i samsvar med tabellen må alle monteringshull brukes (testene er utført med 450 mm avstand mellom skinnene).

Teleskopskinnenes slag når ≈ 100 % av den nominelle lengden l1. Endestoppen av gummi demper kollisjonen i de to endeposisjonene og gir en låsefunksjon i indre endeposisjon, noe som er merkbart ved en lett motstand ved åpning og lukking. Hvis det oppstår større statiske eller dynamiske belastninger i forlengelsesretningen, bør de absorberes av eksterne stoppelementer.

Obs! Teleskopskinnene leveres parvis. Bare monteringshullene vises på tegningen, men det kan finnes andre produksjonsrelaterte hull.

Bestillingseksempel: GN1420-500-E-2-ZB

CAD-filer

Teleskopskenor i förzinkat stål, upp till 1290N, förlängning ≈100%
l1l2 +4 / -4l3Fs per par (N)
Hubvid 10.000 cyklervid 100.000 cykler
300320620940680
350375725960770
400440840970730
4504959451100830
50055010501190910
55060011501180900
60065012501230970
700750145012901030
800848164812101020
90095018501050900
100010502050810720
120012502450640570
l1a3a4a5a6i2i3i4l5i6
300192224--150280---
350192224--175330---
400224256--200380---
450288320--225430---
500320352--250480---
550352384--275530---
600416448--300580---
700448480--350680---
800384416672704271522,5774--
900416448768800305589874--
1000480512864896258497735,5974-
1200576608105610882514827129431174
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN1420-1000-E-2-ZBTeleskopskinner av galvanisert stål2 156,00 kr2 695,00 krKontakt oss for å bestille
GN1420-1200-E-2-ZBTeleskopskinner av galvanisert stål2 505,00 kr3 131,25 krKontakt oss for å bestille
GN1420-300-E-2-ZBTeleskopskinner av galvanisert stål1 073,00 kr1 341,25 krKontakt oss for å bestille
GN1420-350-E-2-ZBTeleskopskinner av galvanisert stål1 087,00 kr1 358,75 krKontakt oss for å bestille
GN1420-400-E-2-ZBTeleskopskinner av galvanisert stål1 100,00 kr1 375,00 krKontakt oss for å bestille
GN1420-450-E-2-ZBTeleskopskinner av galvanisert stål1 155,00 kr1 443,75 krKontakt oss for å bestille
GN1420-500-E-2-ZBTeleskopskinner av galvanisert stål1 202,00 kr1 502,50 krKontakt oss for å bestille
GN1420-550-E-2-ZBTeleskopskinner av galvanisert stål1 258,00 kr1 572,50 krKontakt oss for å bestille
GN1420-600-E-2-ZBTeleskopskinner av galvanisert stål1 310,00 kr1 637,50 krKontakt oss for å bestille
GN1420-700-E-2-ZBTeleskopskinner av galvanisert stål1 382,00 kr1 727,50 krKontakt oss for å bestille
GN1420-800-E-2-ZBTeleskopskinner av galvanisert stål1 747,00 kr2 183,75 krKontakt oss for å bestille
GN1420-900-E-2-ZBTeleskopskinner av galvanisert stål1 863,00 kr2 328,75 krKontakt oss for å bestille
