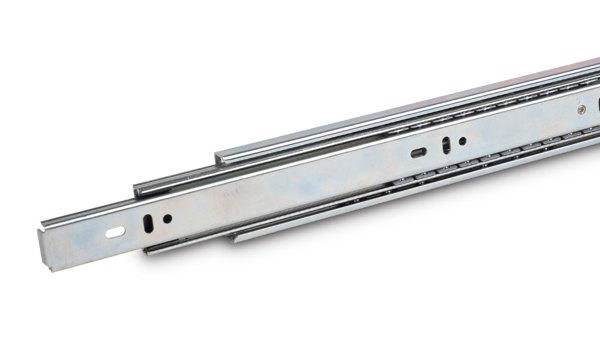

Teleskopskinner GN1418 med integrert trykklås, opptil 430N, forlengelse ≈100 %

Teleskopskinner med integrert trykklås gjør det mulig å bruke skuffer uten et ytre håndtak, noe som gir et stilrent uttrykk.

Åpning av skuffen aktiveres ved å trykke med hånden på forsiden av skuffen, og slaglengden er ≈ 100 % av den nominelle lengden l1. Kraften for å aktivere åpningsmekanismen er cirka 40 newton per skinnepar. Den innvendige skinnen strekker seg cirka 4,5 mm i utgangsposisjon og kan trykkes inn maksimalt 8 mm i lukkeretningen, noe man må ta høyde for ved konstruksjon for å forhindre kollisjoner. Trykk- eller frigjøringspunktet nås ved cirka 3 mm, noe som fører til at skuffen glir ut enkelt til cirka 42 mm i åpningsretningen når den slippes.

Samme kraft må brukes når skuffen lukkes. De siste 42 mm reduseres skuffens hastighet til maksimalt 0,15 m/s, og når den er lukket, holdes skinnen fast av åpningsmekanismen som en type lås.

Arbeidstemperatur: –20 til 100 °C. For å oppfylle lastekapasiteten i samsvar med tabellen må alle monteringshull brukes (testene er utført med 450 mm avstand mellom skinnene).

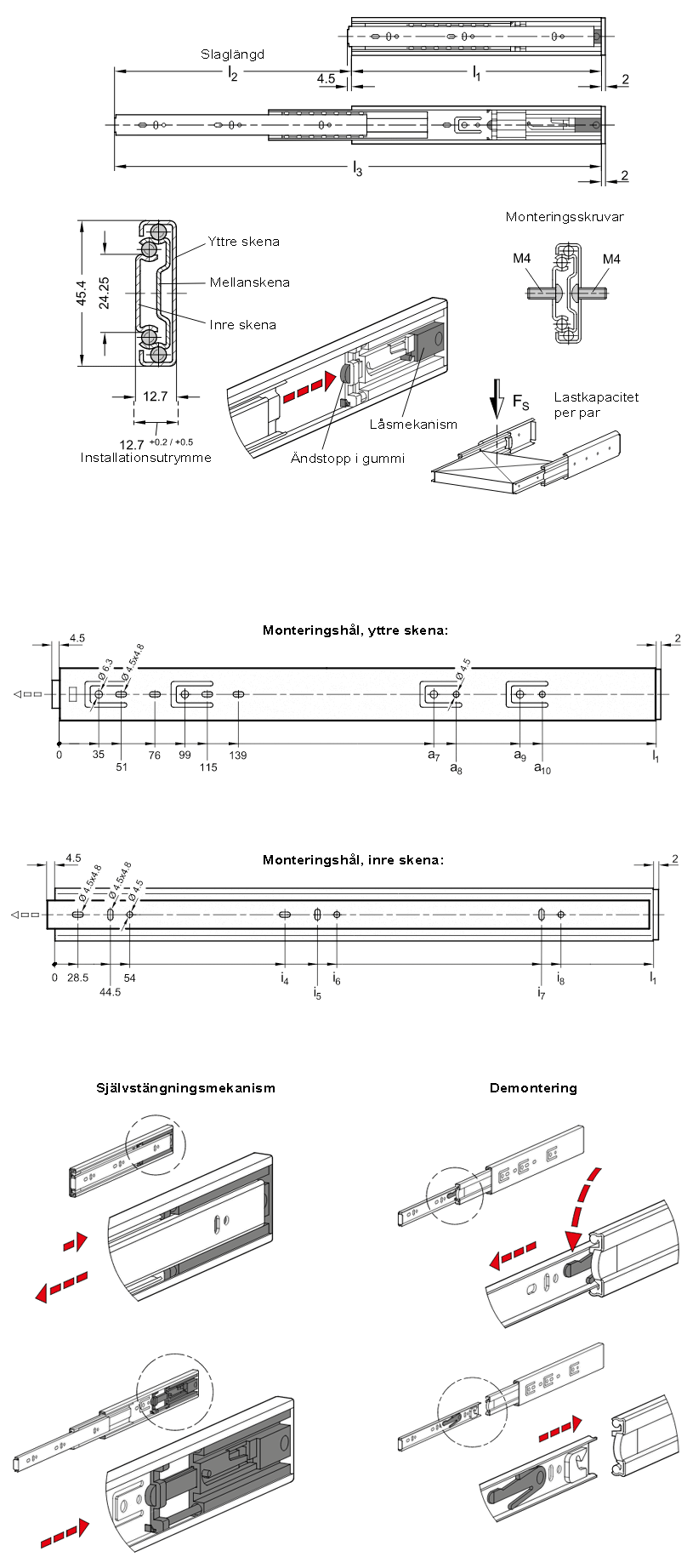

Obs! Teleskopskinnene leveres parvis. Bare monteringshullene vises på tegningen, men det kan finnes andre produksjonsrelaterte hull.

Bestillingseksempel: GN1418-500-F-1-ZB
