Teleskopskinner GN1414 av galvanisert stål, myktlukkende, opptil 360N, forlengelse ≈100 %

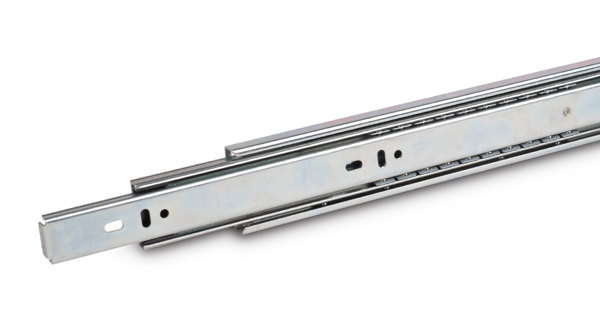

Myktlukkende teleskopskinner av galvanisert stål, med rullelager av herdet stål. Skinnene trekkes automatisk tilbake og holdes i den indre posisjonen ved hjelp av en selvlukkende mekanisme de siste 47 mm av slaglengde, med en kraft på cirka 40 newton per skinnepar. For denne varianten av teleskopskinner kan den selvlukkende kraften anses som en låseanordning, noe som merkes ved en lett motstand når skuffen åpnes.

Slaglengden når ≈100 % av den nominelle lengden l1. Arbeidstemperatur: –20 til 100 °C. For å oppfylle lastekapasiteten i samsvar med tabellen må alle monteringshull brukes (testene er utført med 450 mm avstand mellom skinnene). Den myktlukkende mekanismen er utformet for belastning med en vekt på opptil 36 kg basert på 60 000 sykluser (LGA-standard). Korrekt bruk, inkludert en begrensning av hastigheten til maksimalt 0,15 m/s når mekanismen, samt overholdelse av belastningsverdiene kreves.

Obs! Teleskopskinnene leveres parvis. Bare monteringshullene vises på tegningen, men det kan finnes andre produksjonsrelaterte hull.

Bestillingseksempel: GN1414-600-F-1-ZB
