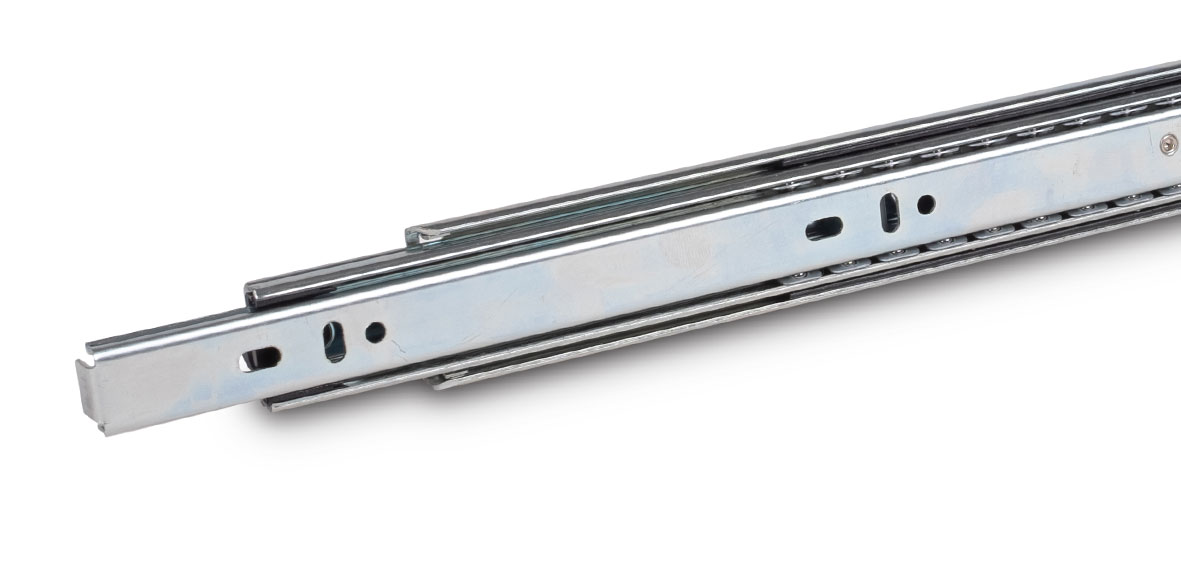

Teleskopskinner av galvanisert stål

Teleskopskinner GN1408 av galvanisert stål, opptil 250N, forlengelse ≈100 %

Teleskopskinner av galvanisert stål, med rullelager av herdet stål og endestopper av gummi. Endestopperen fungerer også som friksjonslås, noe som gir noe treghet nær den indre endeposisjonen når skuffen åpnes eller lukkes. Arbeidstemperatur: –20 til 100 °C. For å oppfylle lastekapasiteten i samsvar med tabellen må alle monteringshull brukes (testene er utført med 450 mm avstand mellom skinnene).

Slaglengden når ≈100 % av den nominelle lengden l1.

Obs! Teleskopskinnene leveres parvis. Bare monteringshullene vises på tegningen, men det kan finnes andre produksjonsrelaterte hull.

Bestillingseksempel: GN1408-500-F-1-ZB

CAD-filer

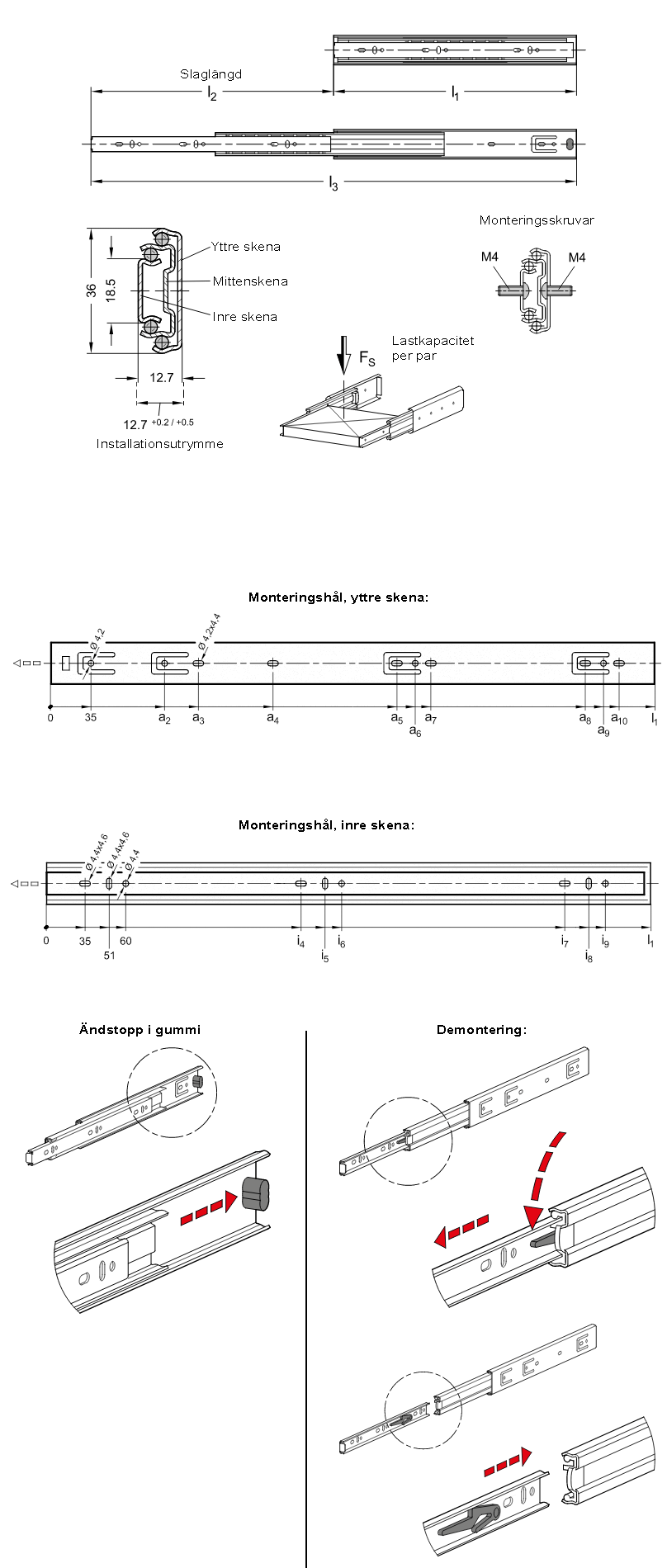

Teleskopskenor i förzinkat stål - ritning
l1l2 +3 / -3l3Fs per par (N)a2a3a4a5a6a7a8a9a10
10.000 cykler100.000 cykler
250250500200150-65-195210225---
30030060020015099129195257272----
35035070022018099129185259274289---
40040080025020099129-259274-323338353
45045090025020099129185259274289387402417
500500100022018099129185291306321451466481
550550110022018099129185323338353483498513
600600120020015099129185323338353515530545
650650130020015099129185355370385579594545
700700140020015099129185387402417643658673
l1i4i5i6i7i8i9
250195211220---
300114130139227243252
350163179188291307316
400163179188355371380
450195211220387403412
500227243252451467476
550259275284483499508
600259275284515531540
650291307316579595604
700323339348643659668
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN1408-250-F-1-ZBTeleskopskinner av galvanisert stål264,00 kr330,00 krKontakt oss for å bestille
GN1408-300-F-1-ZBTeleskopskinner av galvanisert stål315,00 kr393,75 krKontakt oss for å bestille
GN1408-350-F-1-ZBTeleskopskinner av galvanisert stål368,00 kr460,00 krKontakt oss for å bestille
GN1408-400-F-1-ZBTeleskopskinner av galvanisert stål423,00 kr528,75 krKontakt oss for å bestille
GN1408-450-F-1-ZBTeleskopskinner av galvanisert stål474,00 kr592,50 krKontakt oss for å bestille
GN1408-500-F-1-ZBTeleskopskinner av galvanisert stål526,00 kr657,50 krKontakt oss for å bestille
GN1408-550-F-1-ZBTeleskopskinner av galvanisert stål579,00 kr723,75 krKontakt oss for å bestille
GN1408-600-F-1-ZBTeleskopskinner av galvanisert stål630,00 kr787,50 krKontakt oss for å bestille
GN1408-650-F-1-ZBTeleskopskinner av galvanisert stål684,00 kr855,00 krKontakt oss for å bestille
GN1408-700-F-1-ZBTeleskopskinner av galvanisert stål737,00 kr921,25 krKontakt oss for å bestille
