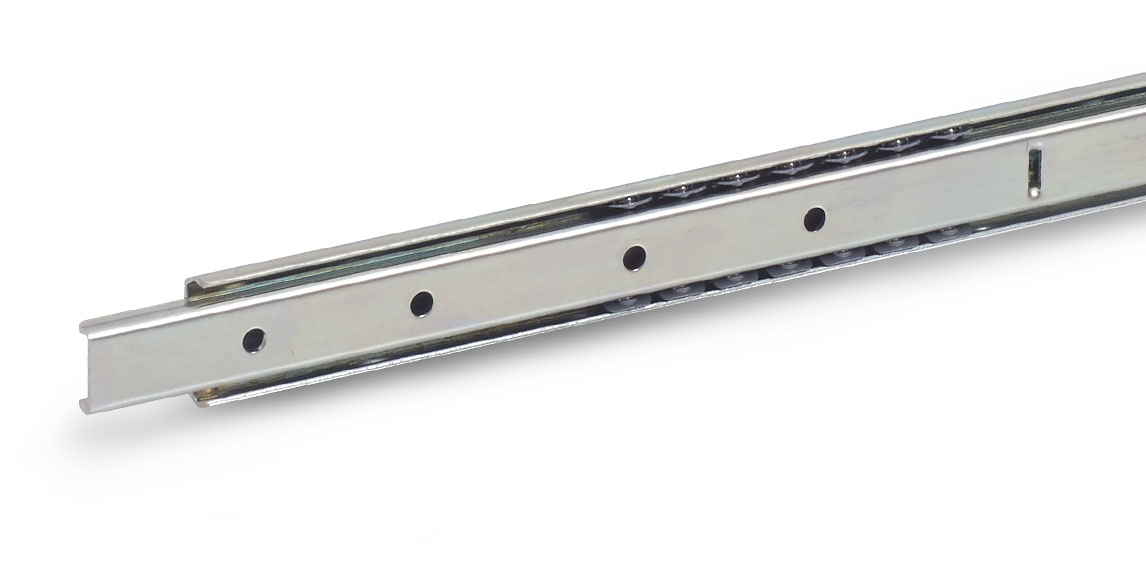

Teleskopskinner GN1400 av galvanisert stål, opptil 280N, forlengelse ≈75 %

Teleskopskinner av galvanisert stål, med rullelager av herdet stål. Arbeidstemperatur: –20 til 100 °C. For å oppfylle lastekapasiteten i samsvar med tabellen må alle monteringshull brukes (testene er utført med 450 mm avstand mellom skinnene).

Slaglengden når ≈75 % av den nominelle lengden l1. Endestopperen er laget av stål, noe som forhindrer at skinnen dras ut utilsiktet eller løsner. Hvis det oppstår større statiske eller dynamiske belastninger i forlengelsesretningen, bør de absorberes av eksterne stoppelementer.

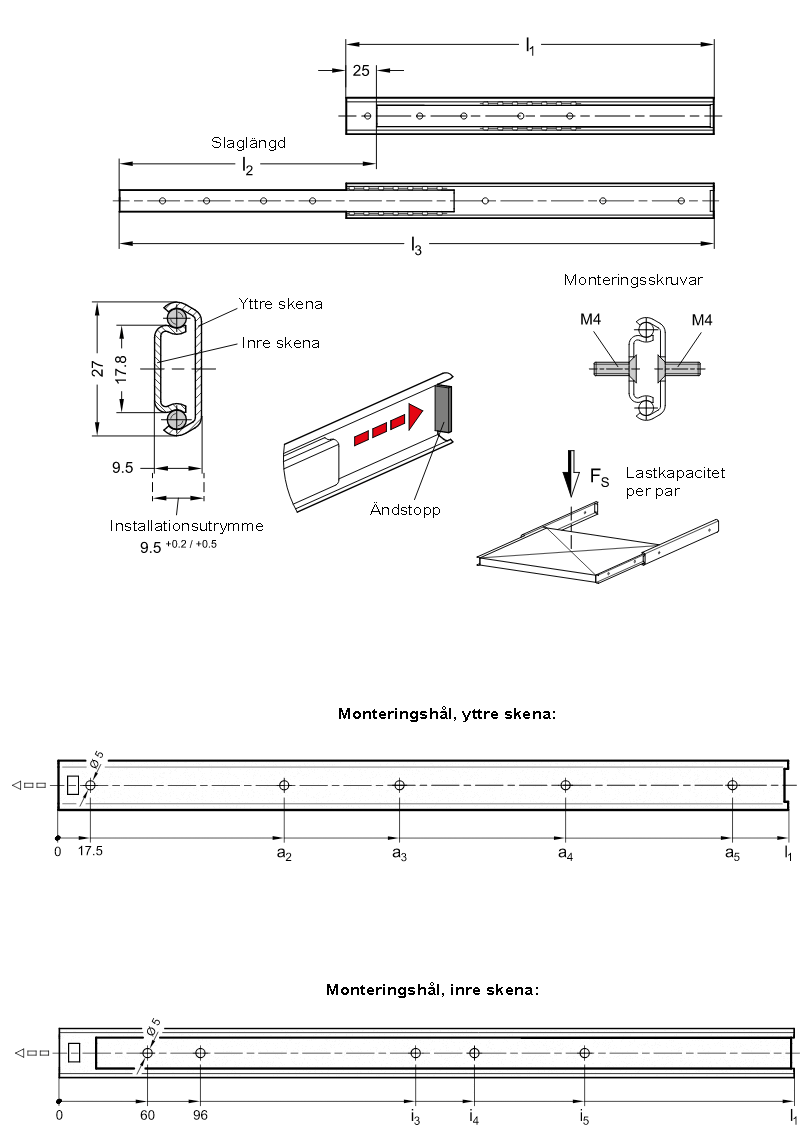

Obs! Teleskopskinnene leveres parvis. Bare monteringshullene vises på tegningen, men det kan finnes andre produksjonsrelaterte hull.

Bestillingseksempel: GN1400-350-A-1-ZB
