Teleskopisk lineær styring GN2408 av galvanisert stål, med H-profil
Teleskopisk lineær styring med H-profil.
Varmebehandlet, galvanisert stål med rullebaner og kuler av herdet stål.
Kuleholder av galvanisert stål.
Den lineære styringen består av to sammenkoblede lineære skinner. De brukes hvis det er ønskelig med stor forlengelse og lav konstruksjonshøyde på skinnen. Den H-formede profilen gir den lineære styringen høy stivhet.

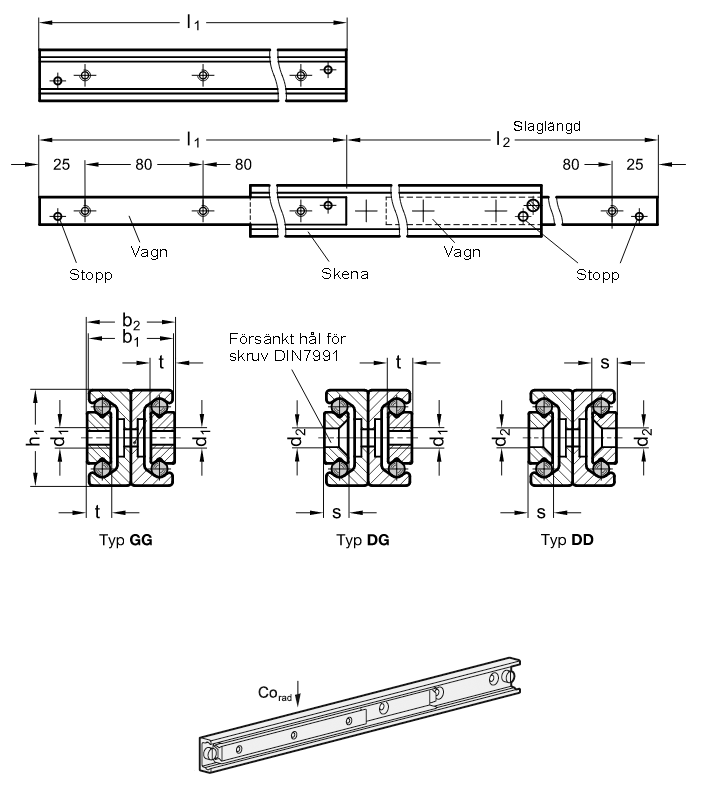

Skinnene og vognene er like lange. Begge skinnene kan forlenges, slik at det oppnås en total forlengelse som er lengre enn grunnlengden l1. Ved å fjerne støtteskruene fra skinnene muliggjøres en bevegelse for vognene på begge sider.
Avhengig av oppgaven finnes det tre forskjellige typer med ulike monteringshull:

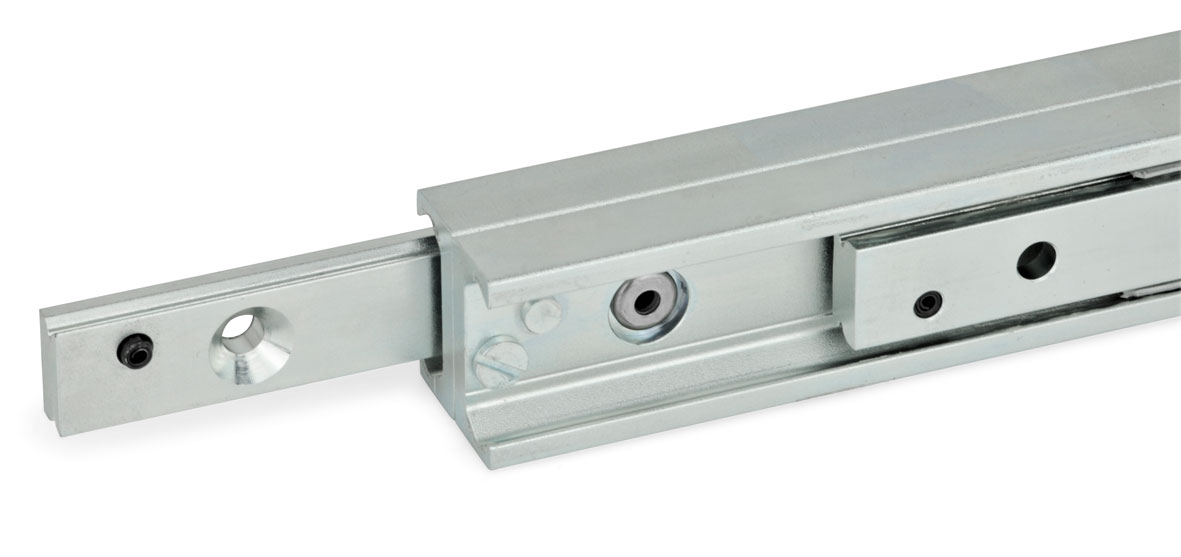

Type DD: forsenkede hull på begge sider.

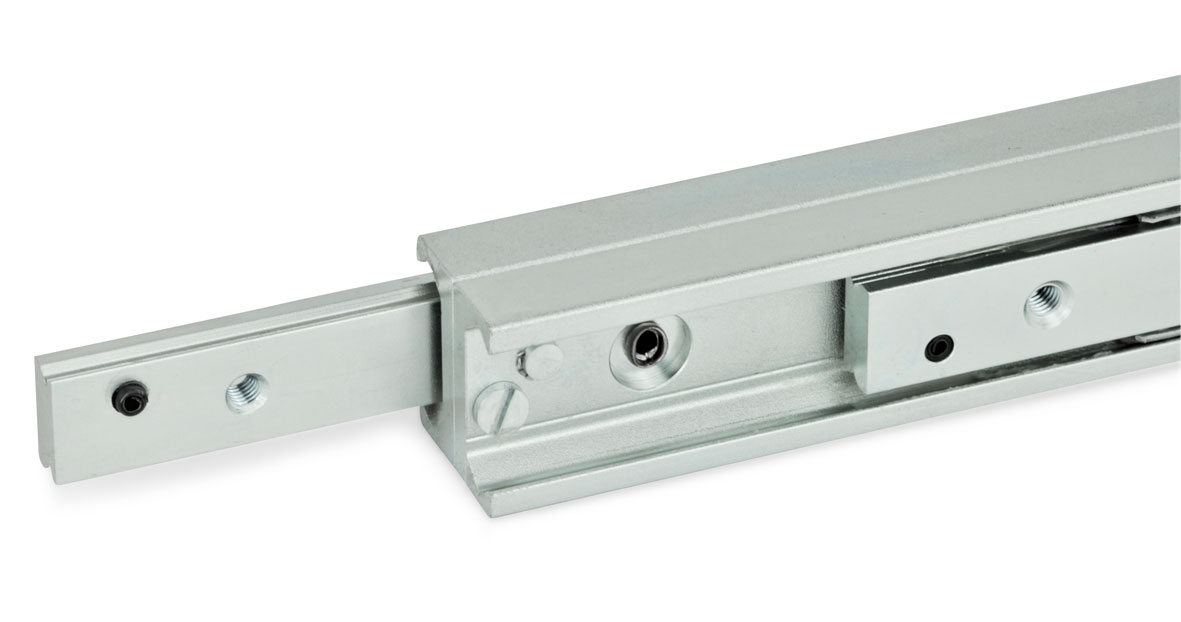

Type GG: gjengede hull på begge sider.

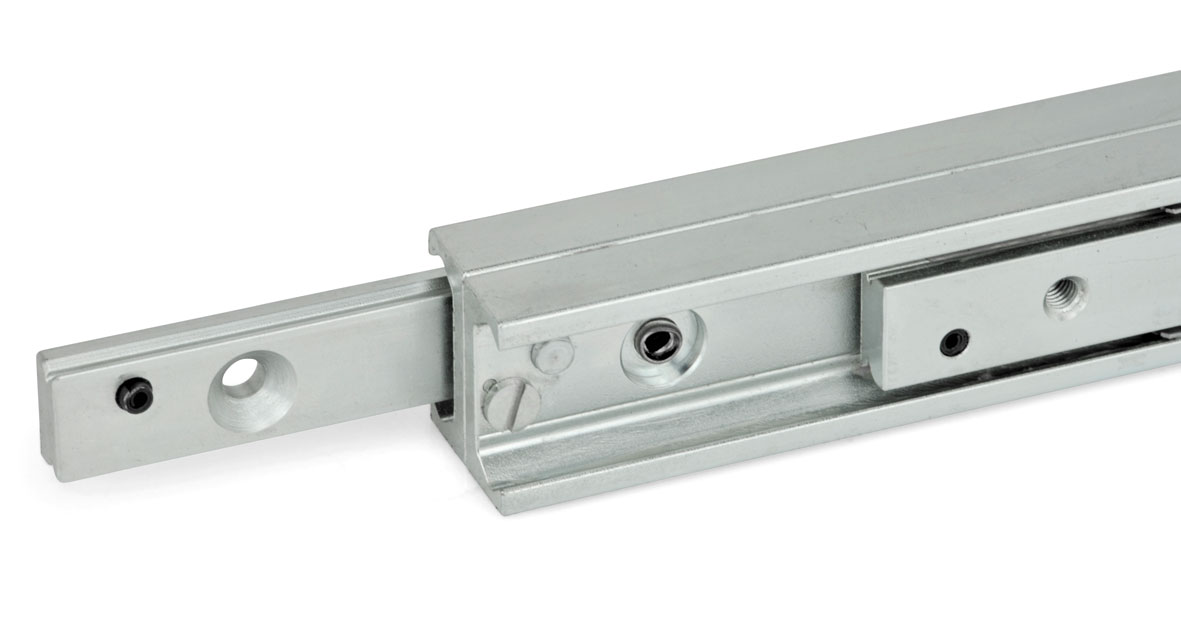

Type DG: et forsenket hull på den ene siden, og et gjenget hull på den andre.
Eksterne elementer bør begrense det maksimale bevegelsesområdeet. Støttene på skinnen er utformet for å forhindre at vognen løsner fra skinnen utilsiktet.
