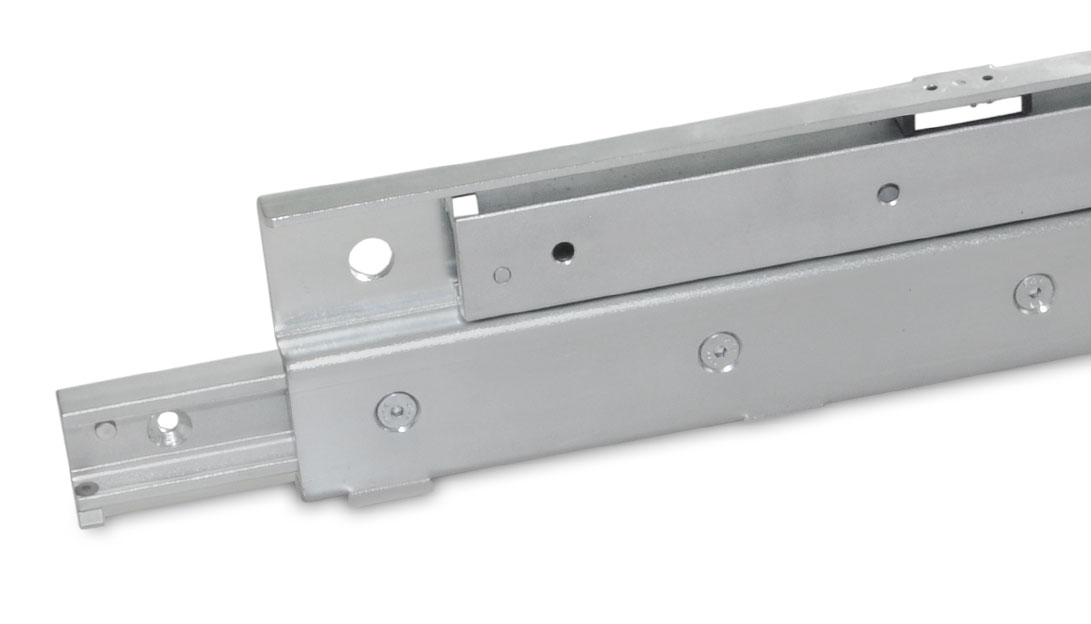

Teleskopisk lineær styring GN2406 av galvanisert stål, med S-formet mellomprofil

Teleskopisk lineær styring med S-formet mellomprofil. Varmebehandlet, galvanisert stål med rullebaner og kuler av herdet stål. Kuleholder av galvanisert stål.

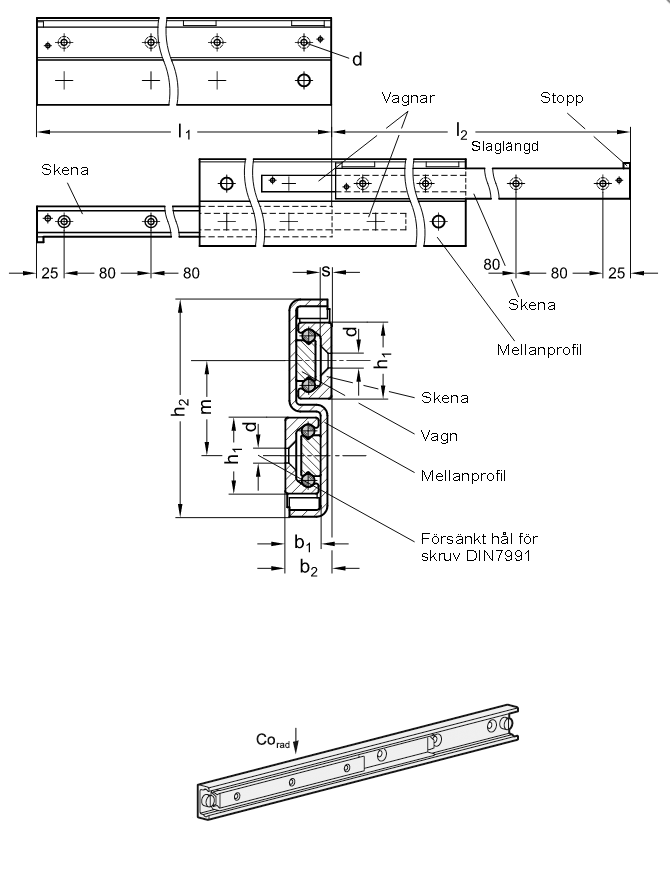

Lineærstyringen består av to skinner som er sammenkoblet med en S-formet mellomprofil. Lineærstyringen brukes når det er begrenset plass sideveis, og når det er nødvendig med stor forlengelse. Den S-formede mellomprofilen gir høy stabilitet.

Skinnene og mellomprofilen er like lange. Begge skinnene kan forlenges, slik at den totale forlengelsen er lengre enn basislengden l1.

Eksterne elementer bør begrense det maksimale bevegelsesområdeet. Støttene på skinnen er utformet for å forhindre at vognen løsner fra skinnen utilsiktet.

Bestillingseksempel: GN2406-35-530-E
