Teleskopisk lineær styring av galvanisert stål

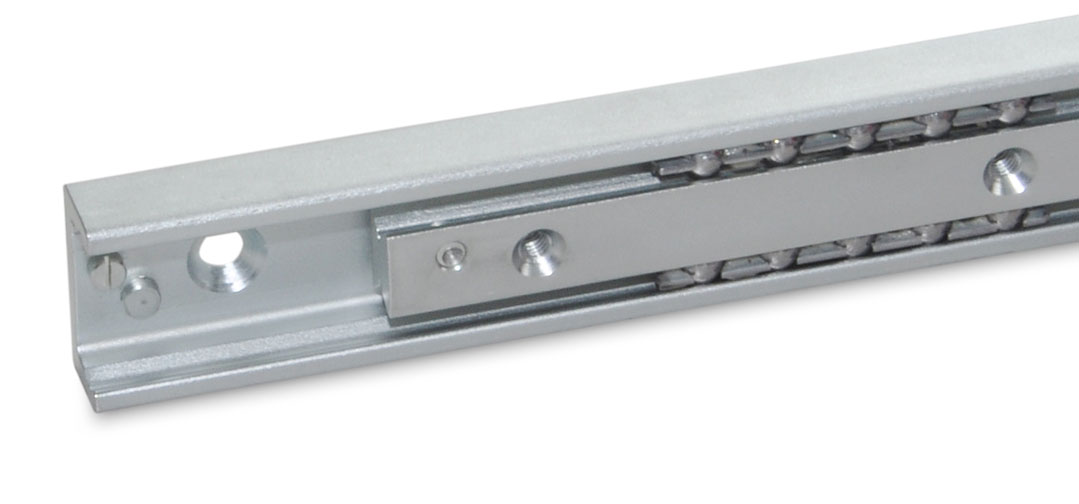

Teleskopisk lineær styring GN2404 av galvanisert stål

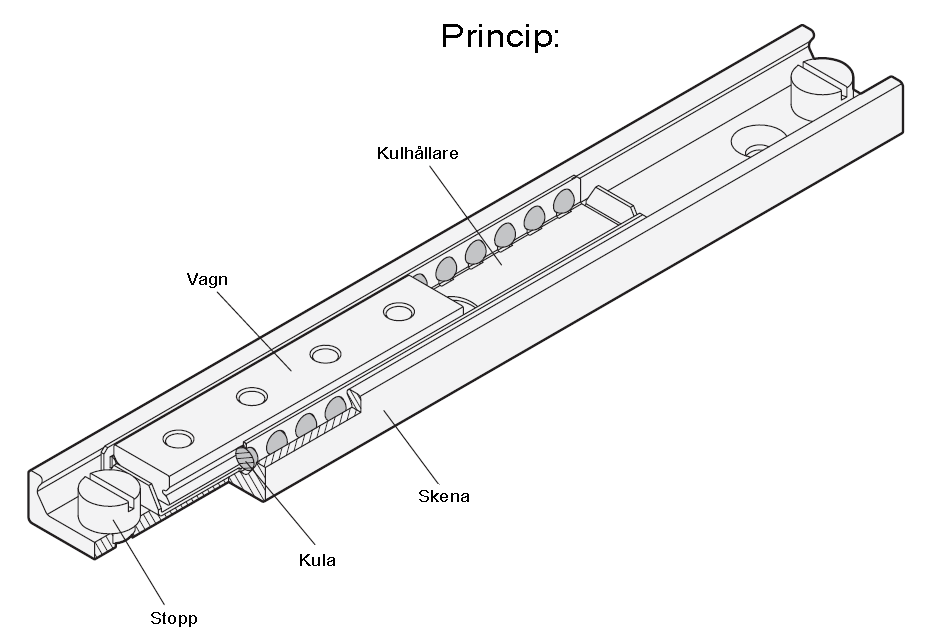

Teleskopisk lineærstyring av varmebehandlet, galvanisert stål, med rullebaner og kuler av herdet stål. Kuleholder av galvanisert stål.

Hvis støtteskruen fjernes på begge sider, forlenges bevegelsesområdet til lengden på skinnen pluss en ekstra strekning som er litt over halvparten av skinnens lengde.

Eksterne elementer bør begrense den maksimale glideevnen. Støttene på skinnen er utformet for å forhindre at vognen løsner fra skinnen utilsiktet.

Bestillingseksempel: GN2404-28-450

CAD-filer

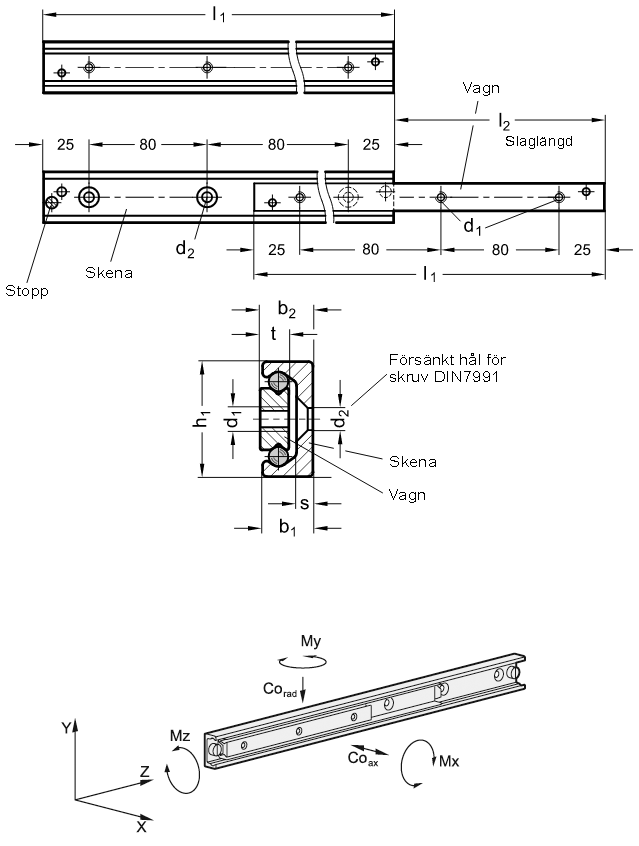

Teleskopisk linjärstyrning i förzinkat stål
h1l1 / l2b1b2d1d2st
28130 / 74210 / 116290 / 148370 / 190450 / 232530 / 27412,312,9M 55,547
35290 / 159370 / 203450 / 247530 / 279610 / 323690 / 36716,517M 66,53,510
43370 / 208450 / 243530 / 278610 / 313690 / 363770 / 3982122M 88,54,513,5
Statisk belastning:
LastkapacitetTillåtet moment
ArtikelnummerCo rad (N)Co ax (N)Mx (N)My (N)Mz (N)
GN2404-28-130645452302317
GN2404-28-2101165816866027
GN2404-28-2902015141019013541
GN2404-28-3702540178030921552
GN2404-28-4503065214554031664
GN2404-28-5303595251562543574
GN2404-35-2902100147021815556
GN2404-35-3702685188034824769
GN2404-35-4503270228551536580
GN2404-35-53043503045787553101
GN2404-35-610493034501025722113
GN2404-35-690551038601295914125
GN2404-43-37035402480444313119
GN2404-43-45049053435735514151
GN2404-43-530630544151090766184
GN2404-43-6107725541015251065210
GN2404-43-6908185573018501295240
GN2404-43-7709490653024051685273
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN2404-28-130Teleskopisk lineær styring1 338,00 kr1 672,50 krKontakt oss for å bestille
GN2404-28-210Teleskopisk lineær styring1 667,00 kr2 083,75 krKontakt oss for å bestille
GN2404-28-290Teleskopisk lineær styring1 815,00 kr2 268,75 krKontakt oss for å bestille
GN2404-28-370Teleskopisk lineær styring2 087,00 kr2 608,75 krKontakt oss for å bestille
GN2404-28-450Teleskopisk lineær styring2 316,00 kr2 895,00 krKontakt oss for å bestille
GN2404-28-530Teleskopisk lineær styring2 496,00 kr3 120,00 krKontakt oss for å bestille
GN2404-35-290Teleskopisk lineær styring2 236,00 kr2 795,00 krKontakt oss for å bestille
GN2404-35-370Teleskopisk lineær styring2 582,00 kr3 227,50 krKontakt oss for å bestille
GN2404-35-450Teleskopisk lineær styring2 921,00 kr3 651,25 krKontakt oss for å bestille
GN2404-35-530Teleskopisk lineær styring3 544,00 kr4 430,00 krKontakt oss for å bestille
GN2404-35-610Teleskopisk lineær styring3 664,00 kr4 580,00 krKontakt oss for å bestille
GN2404-35-690Teleskopisk lineær styring3 903,00 kr4 878,75 krKontakt oss for å bestille
GN2404-43-370Teleskopisk lineær styring3 381,00 kr4 226,25 krKontakt oss for å bestille
GN2404-43-450Teleskopisk lineær styring3 778,00 kr4 722,50 krKontakt oss for å bestille
GN2404-43-530Teleskopisk lineær styring4 110,00 kr5 137,50 krKontakt oss for å bestille
GN2404-43-610Teleskopisk lineær styring4 591,00 kr5 738,75 krKontakt oss for å bestille
GN2404-43-690Teleskopisk lineær styring5 037,00 kr6 296,25 krKontakt oss for å bestille
GN2404-43-770Teleskopisk lineær styring5 497,00 kr6 871,25 krKontakt oss for å bestille

Rull sideveis for flere kolonner
