Spennelement med O-ring og innvendig gjenge

Spennelement GN709.7 med O-ring og innvendig gjenge

Spennelement med O-ring og innvendig gjenge. Holdbarhetsklasse 10.9.

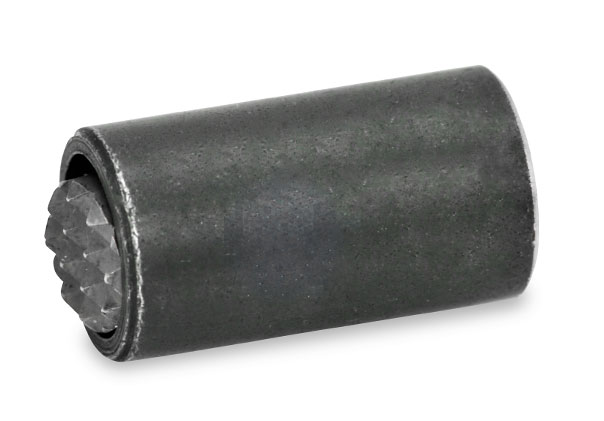

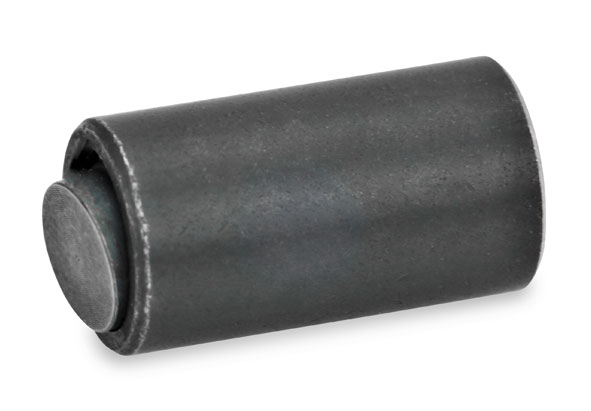

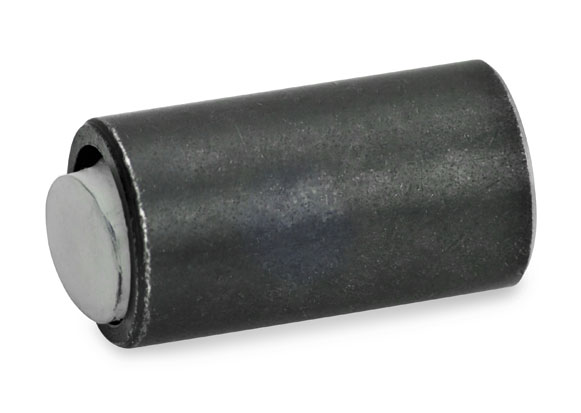

Type B: flat anleggsflate av herdet stål (54+2 HRC). Type R: riflet anleggsflate av herdet stål (54+2 HRC). Type K: flat anleggsflate av polyacetal (POM).

O-ring: NBR.

Bestillingseksempel: GN709.7-13-16-K

Relaterte produkter

GN709.2

CAD-filer

Spännelement med O-ring och invändig gänga

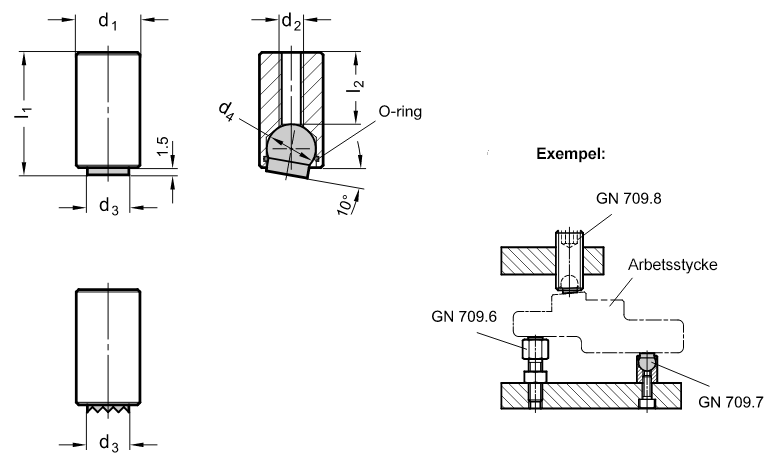

d1 h9l1 ±0,13d2d3d4 (kulans diameter)l2Max. statisk belastning (kN)
Type BType RType K
1012M 4674,11262
1025M 46717,11262
1316M 58,5105,72094
1325M 58,51014,72094
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN709.7-10-12-BTrykkskrue, innvendig gjenge496,00 kr620,00 krKontakt oss for å bestille
GN709.7-10-12-KTrykkskrue, innvendig gjenge439,00 kr548,75 krKontakt oss for å bestille
GN709.7-10-12-RTrykkskrue, innvendig gjenge513,00 kr641,25 krKontakt oss for å bestille
GN709.7-10-25-BTrykkskrue, innvendig gjenge509,00 kr636,25 krKontakt oss for å bestille
GN709.7-10-25-KTrykkskrue, innvendig gjenge452,00 kr565,00 krKontakt oss for å bestille
GN709.7-10-25-RTrykkskrue, innvendig gjenge527,00 kr658,75 krKontakt oss for å bestille
GN709.7-13-16-BTrykkskrue, innvendig gjenge502,00 kr627,50 krKontakt oss for å bestille
GN709.7-13-16-KTrykkskrue, innvendig gjenge445,00 kr556,25 krKontakt oss for å bestille
GN709.7-13-16-RTrykkskrue, innvendig gjenge520,00 kr650,00 krKontakt oss for å bestille
GN709.7-13-25-BTrykkskrue, innvendig gjenge515,00 kr643,75 krKontakt oss for å bestille
GN709.7-13-25-KTrykkskrue, innvendig gjenge458,00 kr572,50 krKontakt oss for å bestille
GN709.7-13-25-RTrykkskrue, innvendig gjenge532,00 kr665,00 krKontakt oss for å bestille

Rull sideveis for flere kolonner
