Spennelement av rustfritt stål, med innvendig gjenge

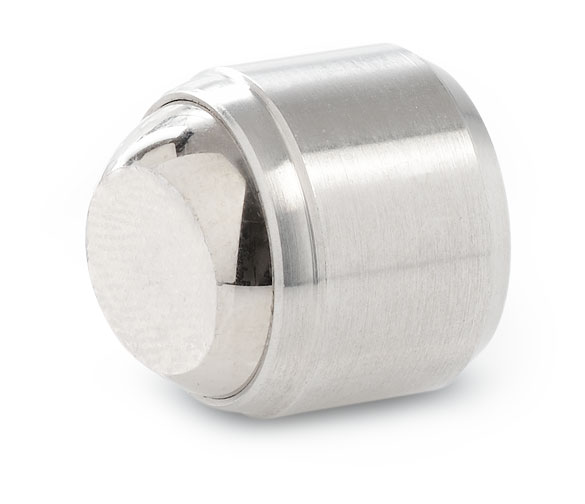

Spennelement GN709.25 av rustfritt stål, med innvendig gjenge

Spennelement av rustfritt stål, med innvendig gjenge. Fjærelement av plast (PUR). Gjelder type BR.

Type B: herdet kule med glatt anleggsflate. Type BR: herdet kule med glatt anleggsflate, selvreturnerende*.

*Ved å gå tilbake til den parallelle posisjonen (selvreturnerende) gir spennelementets kontaktflate et bestemt utgangspunkt, noe som forhindrer at overflaten blir skjev når arbeidsstykket settes på plass.

Bestillingseksempel: GN709.25-18-BR

Relaterte produkter

GN709.2

CAD-filer

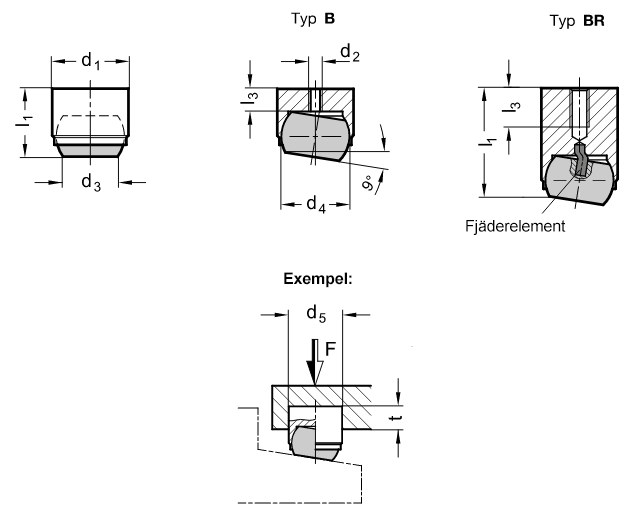

Spännelement i rostfritt stål med invändig gänga
d1 n6d2d3d4 (kulans diameter)d5 H7l1 ±0,02l3 max.t min. *Max. statisk belastning (kN)
Typ BTyp BRTyp BTyp BRTyp BTyp BR
12M 37,2101211173,23,261210
18M 410,5161817234481425
28M 520252825345,56132290
* För att uppnå maximal statisk belastning
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN709.25-12-BTrykkskrue, innvendig gjenge512,00 kr640,00 krKontakt oss for å bestille
GN709.25-12-BRTrykkskrue, innvendig gjenge663,00 kr828,75 krKontakt oss for å bestille
GN709.25-18-BTrykkskrue, innvendig gjenge705,00 kr881,25 krKontakt oss for å bestille
GN709.25-18-BRTrykkskrue, innvendig gjenge912,00 kr1 140,00 krKontakt oss for å bestille
GN709.25-28-BTrykkskrue, innvendig gjenge950,00 kr1 187,50 krKontakt oss for å bestille
GN709.25-28-BRTrykkskrue, innvendig gjenge1 227,00 kr1 533,75 krKontakt oss for å bestille

Rull sideveis for flere kolonner
