Snekkegir av aluminium

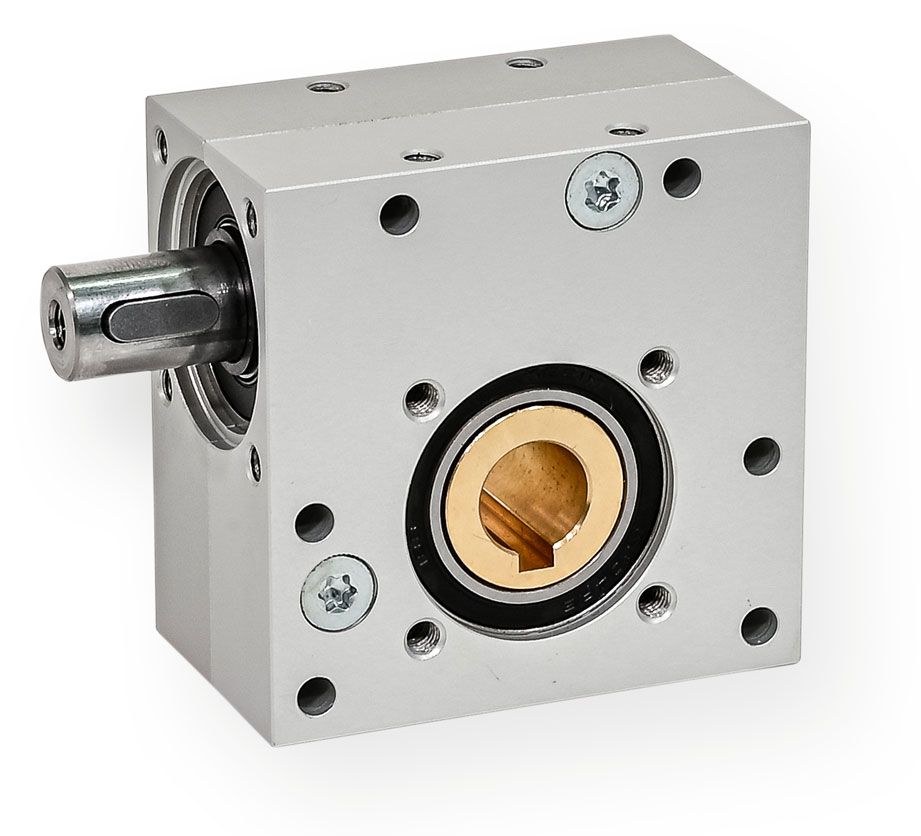

Snekkegir GN3975 av aluminium

Snekkegir av eloksert aluminium. Skrue av stål. Tannhjul av messing. Tettede kulelager (2RS).

Arbeidstemperatur: –20 til +60 °C.

Bestillingseksempel: GN3975-20-A-12-40-AN

Relaterte produkter

CAD-filer

STEP (*.step)

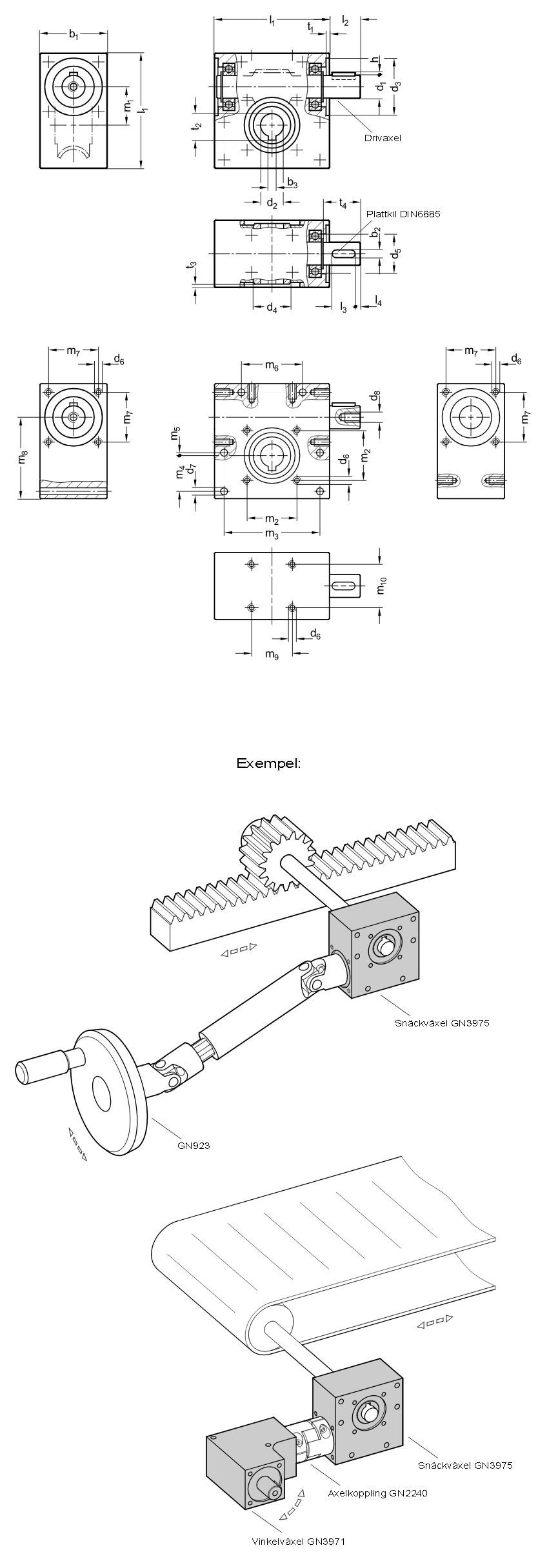

Snäckväxel i aluminium

m1	d1 j6	Utväxlingsförhållande i
20	12	13	15	18	23	30	40	65
d2 H7	d3	d4	d5	h	l1	l2	l3	l4
12	30	20	27,4	1,5	60	16	12	3
m1	d6*	d7	d8*	m2	m3	m4	m5	m6
20	M 4	4,2	M 5	26	50	17,5	1,5	31
* Användbart gängdjup: min. 1,6 x d6 / d8
b1	b2	b3 JS9
35	4	4
t1	t2	t3	t4	m10
2	13,8	1,6	18,3	26
m7	m8	m9
26	42,5	22,5
m1	Utväxlingsförhållande	Max. ingående moment (Nm)			Max. utgående moment (Nm)
		Vid 100 varv/min.	Vid 500 varv/min.	Vid 1000 varv/min.	Vid 100 varv/min.	Vid 500 varv/min.	Vid 1000 varv/min.
20	13	2.1	1.8	1.5	15	13	11
20	15	1.5	1.3	1	12	10	8
20	18	1.1	0.9	0.7	11	9	7
20	23	0.9	0.7	0.5	10	8	6
20	30	0.6	0.5	0.4	8.5	7	5.5
20	40	0.35	0.31	0.26	5.5	4.8	4
20	65	0.24	0.2	0.16	4.5	3.8	3
m1	Utväxlingsförhållande	Ingångssida		Utgångssida		Verkningsgrad (%)
		Max. radiell belastn. (N)**	Max. axiell belastn. (N)***	Max. radiell belastn. (N)**	Max. axiell belastn. (N)***
20	13	200	200	500	500	56
20	15	250	250	500	500	52
20	18	250	250	500	500	55
20	23	250	250	500	500	50
20	30	350	350	500	500	45
20	40	400	400	500	500	39
20	65	500	500	500	500	29
** Vid axiell belastning = 0
*** Vid radiell belastning = 0

Artikkelnr.	Betegnelse	Kr/stk. ekskl. mva.		Kr/stk. inkl. mva.
Artikkelnr.	Betegnelse	Kr/stk. ekskl. mva.		Kr/stk. inkl. mva.
GN3975-20-A-12-13-AN	Snekkegir	3 698,00 kr	4 622,50 kr		Kontakt oss for å bestille
GN3975-20-A-12-15-AN	Snekkegir	3 698,00 kr	4 622,50 kr		Kontakt oss for å bestille
GN3975-20-A-12-18-AN	Snekkegir	3 698,00 kr	4 622,50 kr		Kontakt oss for å bestille
GN3975-20-A-12-23-AN	Snekkegir	3 698,00 kr	4 622,50 kr		Kontakt oss for å bestille
GN3975-20-A-12-30-AN	Snekkegir	3 698,00 kr	4 622,50 kr		Kontakt oss for å bestille
GN3975-20-A-12-40-AN	Snekkegir	3 698,00 kr	4 622,50 kr		Kontakt oss for å bestille
GN3975-20-A-12-65-AN	Snekkegir	3 698,00 kr	4 622,50 kr		Kontakt oss for å bestille
