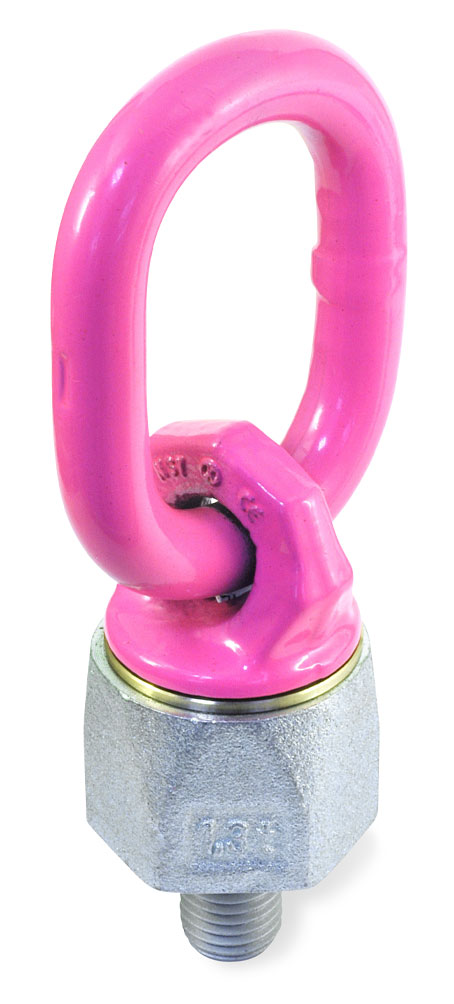

Roterende løftering med kulelager GN5860

Roterende løftering med kulelager, som gjør det mulig å holde last i alle trekkretninger.

Den angitte maksimale belastningen vises tydelig på løfteringen. Den gjelder for det mest ugunstige løftealternativet når det gjelder lasttypene som vises på tegningen. Løfteringer GN5860 oppfyller maskindirektivet 2006/42/EØS og er BG-testet.

Den integrerte RFID-transponderen markerer og identifiserer tydelig løfte- og slyngeutstyret, for eksempel under den foreskrevne regelmessige inspeksjonen.

Bruksanvisningen inneholder flere retningslinjer og leveres med hver løftering. Ta kontakt for mer informasjon.

Bestillingseksempel: GN5860-M24-40

Relaterte produkter

GN586.1

CAD-filer

STEP (*.step)

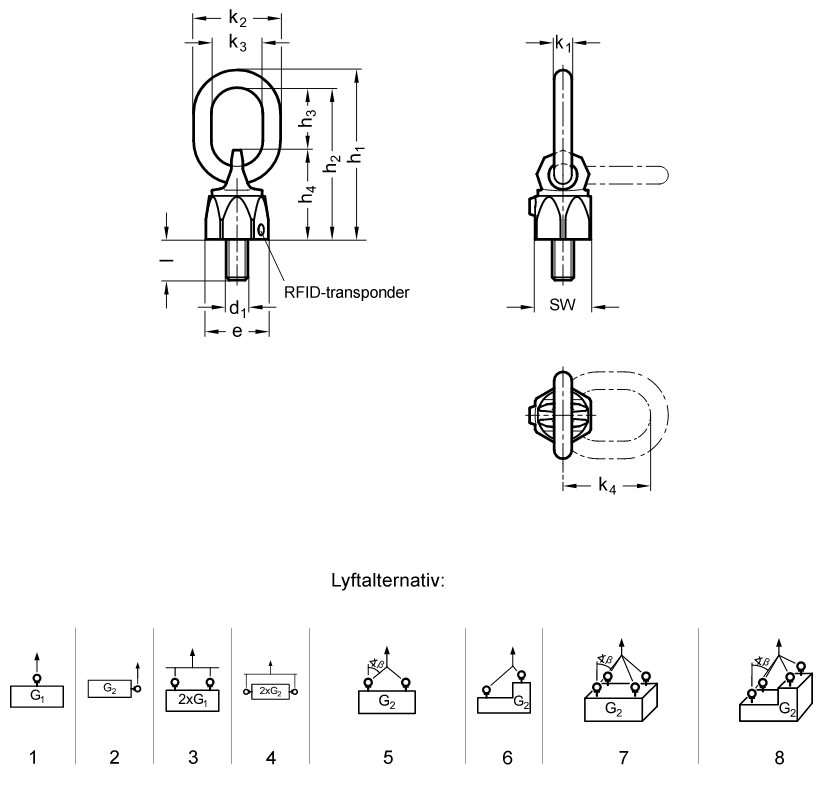

d1	l	e	h1	h2	h3	h4	k1	k2	k3	k4	SW	Åtdragningsmoment (Nm)	Max. belastning (WLL)
M 8	13	30	84	76	31	45	8	45	29	44	27	10	0.30 ton
M 10	17	34	86	78	31	47	8	45	29	44	30	10	0.45 ton
M 12	21	42	117	107	49	58	10	55	35	65	36	10	0.60 ton
M 16	25	48	127	114	46	68	13	64	38	65	41	30	1.30 ton
M 20	33	62	150	137	54	83	13	61	35	77	55	70	2.00 ton
M 24	40	81	191	173	66	107	18	76	40	94	70	150	3.50 ton
M 30	50	99	243	221	90	131	22	94	50	126	85	225	5.00 ton
* vid det mest ogynsamma lyftalternativet
Lyftalternativ	1	2	3	4	5	5	6	7	7	8
Antal lyftpunkter	1	1	2	2	2	2	2	3 eller 4	3 eller 4	3 eller 4
Vinkel	0° till 7°	90°	0° till 7°	90°	0° till 45°	45° till 60°	asymmetriskt	0° till 45°	45° till 60°	asymmetriskt
Faktor	1	1	2	2	1,4	1	1	2,1	1,5	1
M 8	0.60 t	0.30 t	1.20 t	0.60 t	0.42 t	0.30 t	0.30 t	0.63 t	0.45 t	0.30 t
M 10	0.90 t	0.45 t	1.80 t	0.90 t	0.63 t	0.40 t	0.40 t	0.94 t	0.67 t	0.40 t
M 12	1.20 t	0.60 t	2.40 t	1.20 t	0.84 t	0.60 t	0.60 t	1.26 t	0.90 t	0.60 t
M 16	2.60 t	1.30 t	5.20 t	2.60 t	1.82 t	1.30 t	1.30 t	2.73 t	1.95 t	1.30 t
M 20	4.00 t	2.00 t	8.00 t	4.00 t	2.80 t	2.00 t	2.00 t	4.25 t	3.00 t	2.00 t
M 24	7.00 t	3.50 t	14.00 t	7.00 t	4.90 t	3.50 t	3.50 t	7.35 t	5.25 t	3.50 t
M 30	10.00 t	5.00 t	20.00 t	10.00 t	7.00 t	5.00 t	5.00 t	10.50 t	7.50 t	5.00 t

Artikkelnr.	Betegnelse	Kr/stk. ekskl. mva.		Kr/stk. inkl. mva.
Artikkelnr.	Betegnelse	Kr/stk. ekskl. mva.		Kr/stk. inkl. mva.
GN5860-M10-17	Løfteøye	1 945,00 kr	2 431,25 kr		Kontakt oss for å bestille
GN5860-M12-21	Løfteøye	1 985,00 kr	2 481,25 kr		Kontakt oss for å bestille
GN5860-M16-25	Løfteøye	2 119,00 kr	2 648,75 kr		Kontakt oss for å bestille
GN5860-M20-33	Løfteøye	3 399,00 kr	4 248,75 kr		Kontakt oss for å bestille
GN5860-M24-40	Løfteøye	4 723,00 kr	5 903,75 kr		Kontakt oss for å bestille
GN5860-M30-50	Løfteøye	6 218,00 kr	7 772,50 kr		Kontakt oss for å bestille
GN5860-M8-13	Løfteøye	1 834,00 kr	2 292,50 kr		Kontakt oss for å bestille

Rull sideveis for flere kolonner
