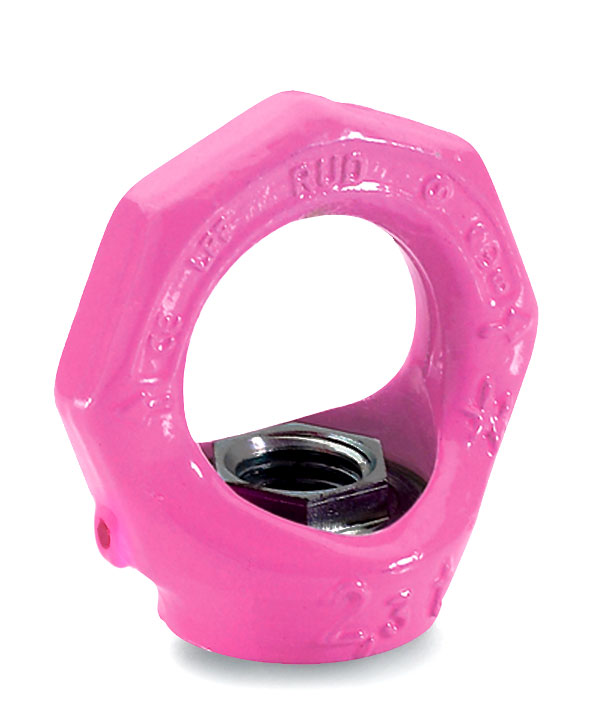

Roterende løfteøye GN583 med innvendig gjenge

Roterende løfteøye med innvendig gjenge.

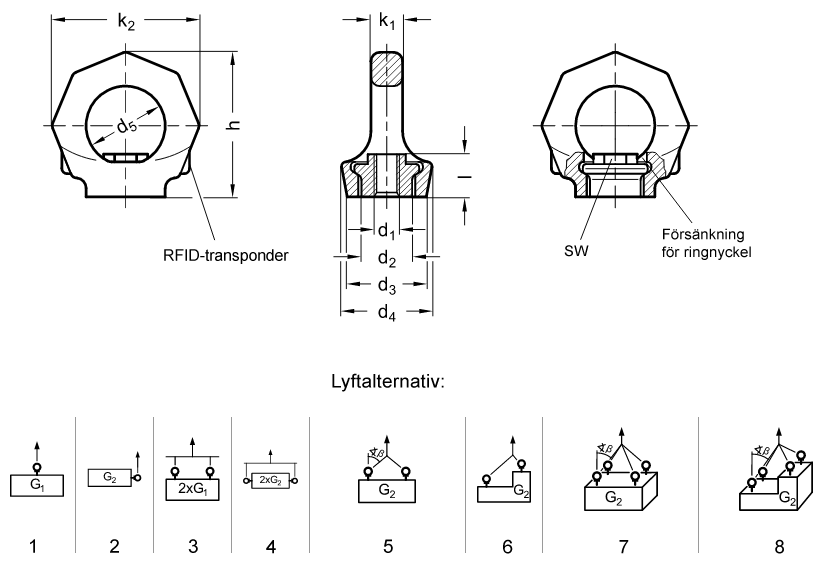

Løfteøyne GN583 har et roterende lager, noe som gjør at belastningens retning kan justeres automatisk, samtidig som det forhindrer at løfteøyet utilsiktet løsner eller strammes for hardt (noe som potensielt kan skje med løfteøyne i samsvar med DIN582). Løfteøyet har høy lastekapasitet og er testet for å oppfylle sikkerhetsstandarder (sikkerhetsfaktor 4). Den angitte lastekapasiteten i tabellen over er tydelig merket på ringen og gjelder for den mest ugunstige belastningen av de som er angitt i tabellen. Løfteøynene oppfyller maskindirektivet 2006/42/EF og er BG-testet.

Den integrerte RFID-transponderen markerer og identifiserer tydelig løftepunktene, for eksempel ved den foreskrevne regelmessige inspeksjonen. Sekskantskruen kan ikke fjernes fra ringen. Anleggsflaten må være flat og i rett vinkel mot det gjengede hullet. Forsenkingen må være ≤ den nominelle gjengediameteren. Når den er skrudd inn, må skruens krage være i direkte kontakt med anleggsflaten (ikke bruk skiver), og øyet må kunne rotere fritt 360°. Før belastning må løfteøyet vris i kraftens retning. Løfteøyet er ikke egnet for hyppige rotasjonssykluser under belastning. De angitte lastverdiene gjelder for en minste innskruingslengde på 1,5 x nominell gjengediameter i stål med minste strekkfasthet på 37 kp/mm², ved en omgivelsestemperatur på –40 til +100 °C.

Materiale: Ring: pulverlakkert stål (1.6541). 100 % elektromagnetisk strekkfasthet testet i samsvar med EN1677. Mutter: holdbarhetsklasse 10.

Instruksjoner leveres med hvert løfteøye. Ta kontakt for mer informasjon.

Bestillingseksempel: GN583-M16
