Oldhamkobling GN2242 av aluminium, med klemnav
Oldhamkobling av eloksert aluminium, med klemnav. Unbrakoskruer av brunert stål. Innsats av polyacetal.

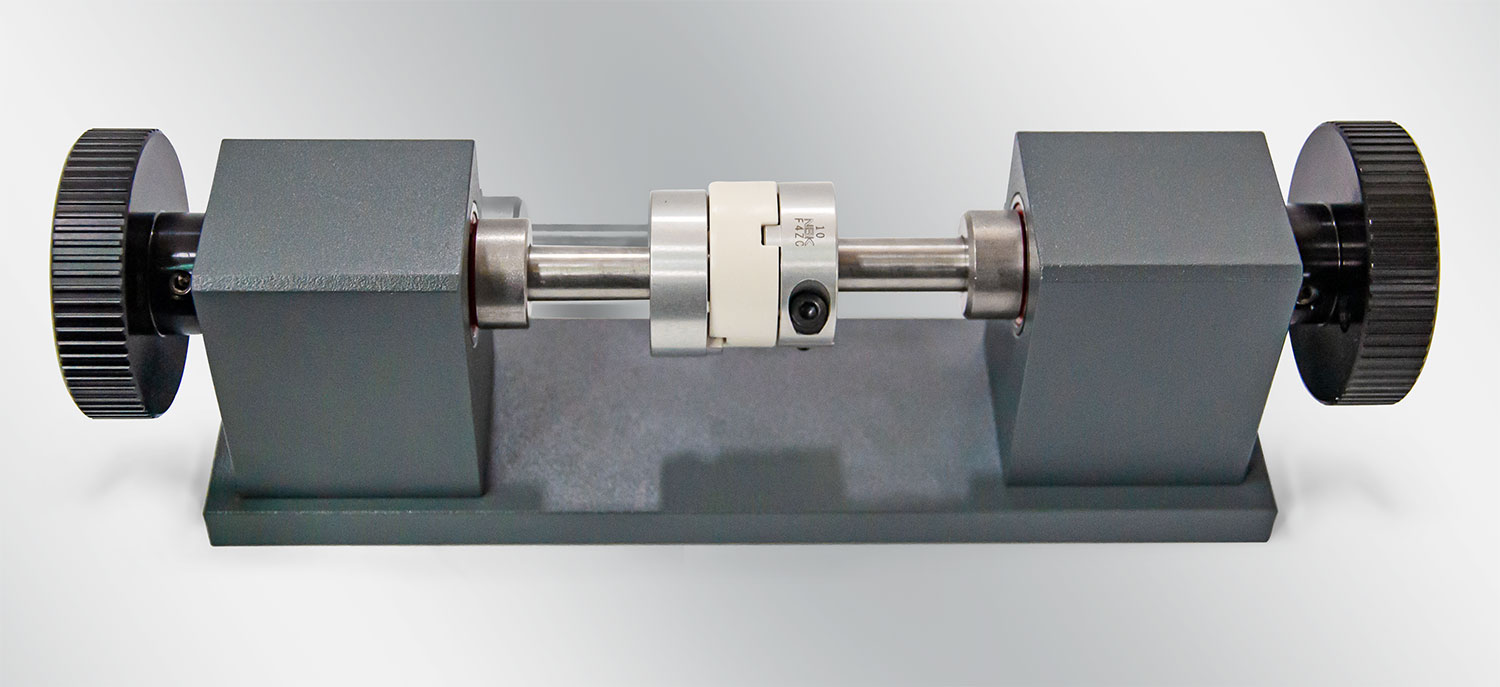

Oldhamkoblingen kan kompensere for store akselavvik sideveis, samtidig som den overfører høye dreiemomenter. Klemnavet og den enkle installasjonen gjør det veldig enkelt å montere Oldhamkoblinger. De er egnet for en rekke oppgaver, og de brukes blant annet innen generell maskinkonstruksjon, i emballeringsmaskiner og i pumper.

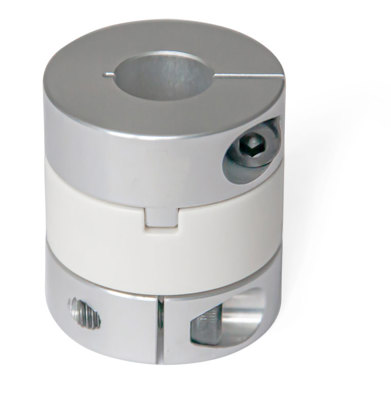

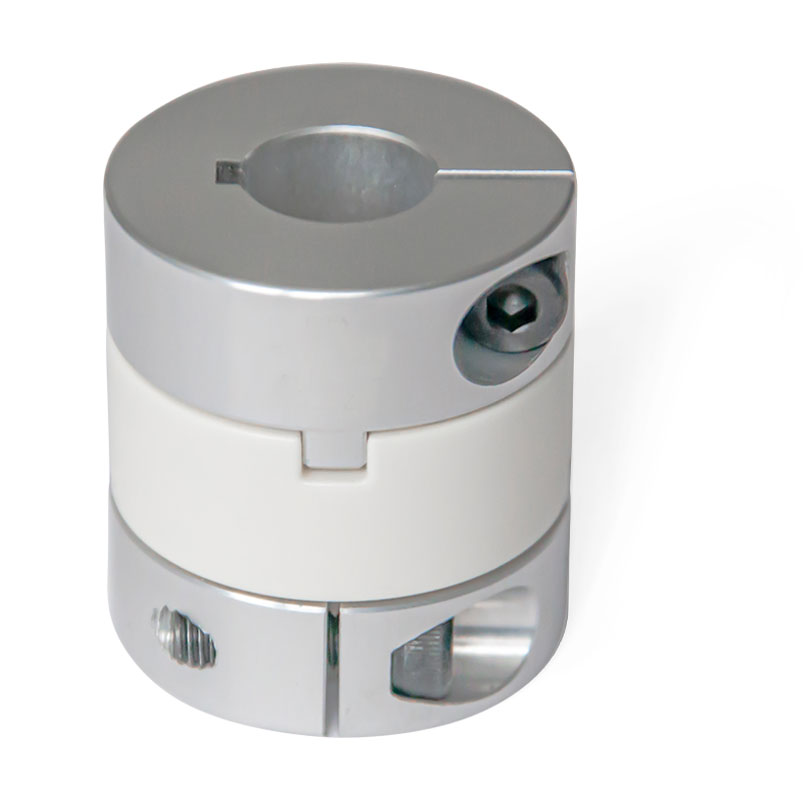

B: uten kilespor. K: med kilespor i samsvar med DIN6885 (fra og med d1 = 20 mm).
Arbeidstemperatur opptil 80 °C (merk korreksjonsfaktoren i tabellen).
Bestillingseksempel: GN2242-30-K8-8-AL-KU
Relaterte produkter
CAD-filer

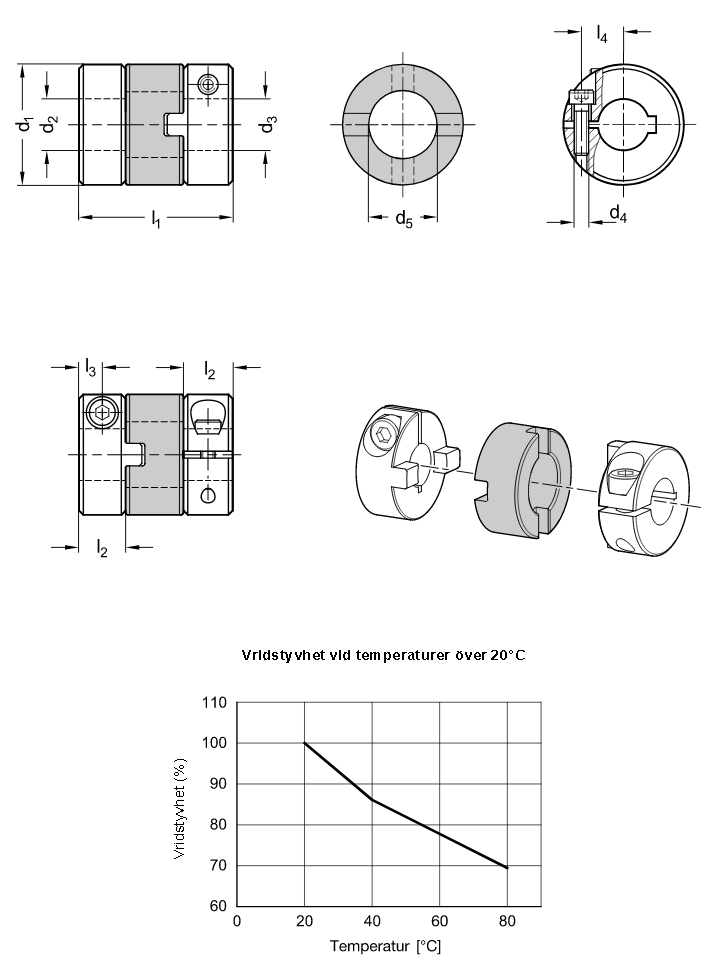

| d1 | d2 / d3 H8 (rekomm. axeltolerans h7) | |||||
| 12 | 4/4 | 4/5 | 5/5 | - | - | - |
| 15 | 4/4 | 4/5 | 4/6 | 5/5 | 5/6 | 6/6 |
| 20 | 6/6 | 6/8 | 6/10 | 8/8 | 8/10 | 10/10 |
| 30 | 8/8 | 8/10 | 8/12 | 10/10 | 10/12 | 12/12 |
| 38 | 12/12 | 12/15 | 12/20 | 15/15 | 15/20 | 20/20 |
| d1 | d4 | d5 | l1 | l2 (rekomm. insticksdjup) | l3 | l4 |
| 12 | M 2 | 5,2 | 19 | 6,2 | 3,1 | 4 |
| 15 | M 2,5 | 8,2 | 21,2 | 7 | 3,5 | 5 |
| 20 | M 3 | 12,2 | 27 | 8,8 | 4,4 | 7,5 |
| 30 | M 4 | 16,2 | 32,5 | 10 | 5 | 11,1 |
| 38 | M 5 | 20,3 | 40 | 12,1 | 6 | 14,2 |
| d1 | Klassificerat vridmoment (Nm) | Max. vridmoment (Nm) | Maxhastighet (varv per minut) | |||
| 12 | 1 | 2 | 52000 | |||
| 15 | 1.6 | 3.2 | 42000 | |||
| 20 | 3.2 | 6.4 | 31000 | |||
| 30 | 15 | 30 | 21000 | |||
| 38 | 28 | 56 | 16000 | |||
| d1 | Tröghetsmoment (kg/m2) | Statisk torsionsstyvhet (Nm/rad) | Max. lateral avvikelse (mm) | Max. vinkelavvikelse (°) | ||
| 12 | 6.6 x 10-8 | 60 | 1 | 3 | ||
| 15 | 1.7 x 10-7 | 80 | 1 | 3 | ||
| 20 | 8.0 x 10-7 | 120 | 1.2 | 3 | ||
| 30 | 5.2 x 10-6 | 530 | 2 | 3 | ||
| 38 | 1.5 x 10-5 | 1500 | 2.5 | 3 | ||
| Omgivande temperatur | Korrektionsfaktor | |||||
| -20 °C upp till 30 °C | 1 | |||||
| 30 °C upp till 40 °C | 0.8 | |||||
| 40 °C upp till 60 °C | 0.7 | |||||
| 60 °C upp till 80 °C | 0.55 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN2242-12-B4-4-AL-KU | Oldhamkobling med klemnav | 376,00 kr | 470,00 kr | Kontakt oss for å bestille | ||
| GN2242-12-B4-5-AL-KU | Oldhamkobling med klemnav | 376,00 kr | 470,00 kr | Kontakt oss for å bestille | ||
| GN2242-12-B5-5-AL-KU | Oldhamkobling med klemnav | 376,00 kr | 470,00 kr | Kontakt oss for å bestille | ||
| GN2242-15-B4-4-AL-KU | Oldhamkobling med klemnav | 392,00 kr | 490,00 kr | Kontakt oss for å bestille | ||
| GN2242-15-B4-5-AL-KU | Oldhamkobling med klemnav | 392,00 kr | 490,00 kr | Kontakt oss for å bestille | ||
| GN2242-15-B4-6-AL-KU | Oldhamkobling med klemnav | 392,00 kr | 490,00 kr | Kontakt oss for å bestille | ||
| GN2242-15-B5-5-AL-KU | Oldhamkobling med klemnav | 392,00 kr | 490,00 kr | Kontakt oss for å bestille | ||
| GN2242-15-B5-6-AL-KU | Oldhamkobling med klemnav | 392,00 kr | 490,00 kr | Kontakt oss for å bestille | ||
| GN2242-15-B6-6-AL-KU | Oldhamkobling med klemnav | 392,00 kr | 490,00 kr | Kontakt oss for å bestille | ||
| GN2242-20-B10-10-AL-KU | Oldhamkobling med klemnav | 448,00 kr | 560,00 kr | Kontakt oss for å bestille | ||
| GN2242-20-B6-10-AL-KU | Oldhamkobling med klemnav | 448,00 kr | 560,00 kr | Kontakt oss for å bestille | ||
| GN2242-20-B6-6-AL-KU | Oldhamkobling med klemnav | 448,00 kr | 560,00 kr | Kontakt oss for å bestille | ||
| GN2242-20-B6-8-AL-KU | Oldhamkobling med klemnav | 448,00 kr | 560,00 kr | Kontakt oss for å bestille | ||
| GN2242-20-B8-10-AL-KU | Oldhamkobling med klemnav | 448,00 kr | 560,00 kr | Kontakt oss for å bestille | ||
| GN2242-20-B8-8-AL-KU | Oldhamkobling med klemnav | 448,00 kr | 560,00 kr | Kontakt oss for å bestille | ||
| GN2242-20-K10-10-AL-KU | Oldhamkobling med klemnav og kilespor | 573,00 kr | 716,25 kr | Kontakt oss for å bestille | ||
| GN2242-20-K6-10-AL-KU | Oldhamkobling med klemnav og kilespor | 573,00 kr | 716,25 kr | Kontakt oss for å bestille | ||
| GN2242-20-K6-6-AL-KU | Oldhamkobling med klemnav og kilespor | 573,00 kr | 716,25 kr | Kontakt oss for å bestille | ||
| GN2242-20-K6-8-AL-KU | Oldhamkobling med klemnav og kilespor | 573,00 kr | 716,25 kr | Kontakt oss for å bestille | ||
| GN2242-20-K8-10-AL-KU | Oldhamkobling med klemnav og kilespor | 573,00 kr | 716,25 kr | Kontakt oss for å bestille | ||
| GN2242-20-K8-8-AL-KU | Oldhamkobling med klemnav og kilespor | 573,00 kr | 716,25 kr | Kontakt oss for å bestille | ||
| GN2242-30-B10-10-AL-KU | Oldhamkobling med klemnav | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN2242-30-B10-12-AL-KU | Oldhamkobling med klemnav | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN2242-30-B12-12-AL-KU | Oldhamkobling med klemnav | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN2242-30-B8-10-AL-KU | Oldhamkobling med klemnav | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN2242-30-B8-12-AL-KU | Oldhamkobling med klemnav | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN2242-30-B8-8-AL-KU | Oldhamkobling med klemnav | 586,00 kr | 732,50 kr | Kontakt oss for å bestille | ||
| GN2242-30-K10-10-AL-KU | Oldhamkobling med klemnav og kilespor | 710,00 kr | 887,50 kr | Kontakt oss for å bestille | ||
| GN2242-30-K10-12-AL-KU | Oldhamkobling med klemnav og kilespor | 710,00 kr | 887,50 kr | Kontakt oss for å bestille | ||
| GN2242-30-K12-12-AL-KU | Oldhamkobling med klemnav og kilespor | 710,00 kr | 887,50 kr | Kontakt oss for å bestille | ||
| GN2242-30-K8-10-AL-KU | Oldhamkobling med klemnav og kilespor | 710,00 kr | 887,50 kr | Kontakt oss for å bestille | ||
| GN2242-30-K8-12-AL-KU | Oldhamkobling med klemnav og kilespor | 710,00 kr | 887,50 kr | Kontakt oss for å bestille | ||
| GN2242-30-K8-8-AL-KU | Oldhamkobling med klemnav og kilespor | 710,00 kr | 887,50 kr | Kontakt oss for å bestille | ||
| GN2242-38-B12-12-AL-KU | Oldhamkobling med klemnav | 1 070,00 kr | 1 337,50 kr | Kontakt oss for å bestille | ||
| GN2242-38-B12-15-AL-KU | Oldhamkobling med klemnav | 1 070,00 kr | 1 337,50 kr | Kontakt oss for å bestille | ||
| GN2242-38-B12-20-AL-KU | Oldhamkobling med klemnav | 1 070,00 kr | 1 337,50 kr | Kontakt oss for å bestille | ||
| GN2242-38-B15-15-AL-KU | Oldhamkobling med klemnav | 1 070,00 kr | 1 337,50 kr | Kontakt oss for å bestille | ||
| GN2242-38-B15-20-AL-KU | Oldhamkobling med klemnav | 1 070,00 kr | 1 337,50 kr | Kontakt oss for å bestille | ||
| GN2242-38-B20-20-AL-KU | Oldhamkobling med klemnav | 1 070,00 kr | 1 337,50 kr | Kontakt oss for å bestille | ||
| GN2242-38-K12-12-AL-KU | Oldhamkobling med klemnav og kilespor | 1 198,00 kr | 1 497,50 kr | Kontakt oss for å bestille | ||
| GN2242-38-K12-15-AL-KU | Oldhamkobling med klemnav og kilespor | 1 198,00 kr | 1 497,50 kr | Kontakt oss for å bestille | ||
| GN2242-38-K12-20-AL-KU | Oldhamkobling med klemnav og kilespor | 1 198,00 kr | 1 497,50 kr | Kontakt oss for å bestille | ||
| GN2242-38-K15-15-AL-KU | Oldhamkobling med klemnav og kilespor | 1 198,00 kr | 1 497,50 kr | Kontakt oss for å bestille | ||
| GN2242-38-K15-20-AL-KU | Oldhamkobling med klemnav og kilespor | 1 198,00 kr | 1 497,50 kr | Kontakt oss for å bestille | ||
| GN2242-38-K20-20-AL-KU | Oldhamkobling med klemnav og kilespor | 1 198,00 kr | 1 497,50 kr | Kontakt oss for å bestille | ||
