Nivelleringselement av galvanisert stål

Nivelleringselement GN350 av galvanisert stål

Nivelleringselement av galvanisert stål, med eller uten låsemutter (spormutter). Fingjenget.

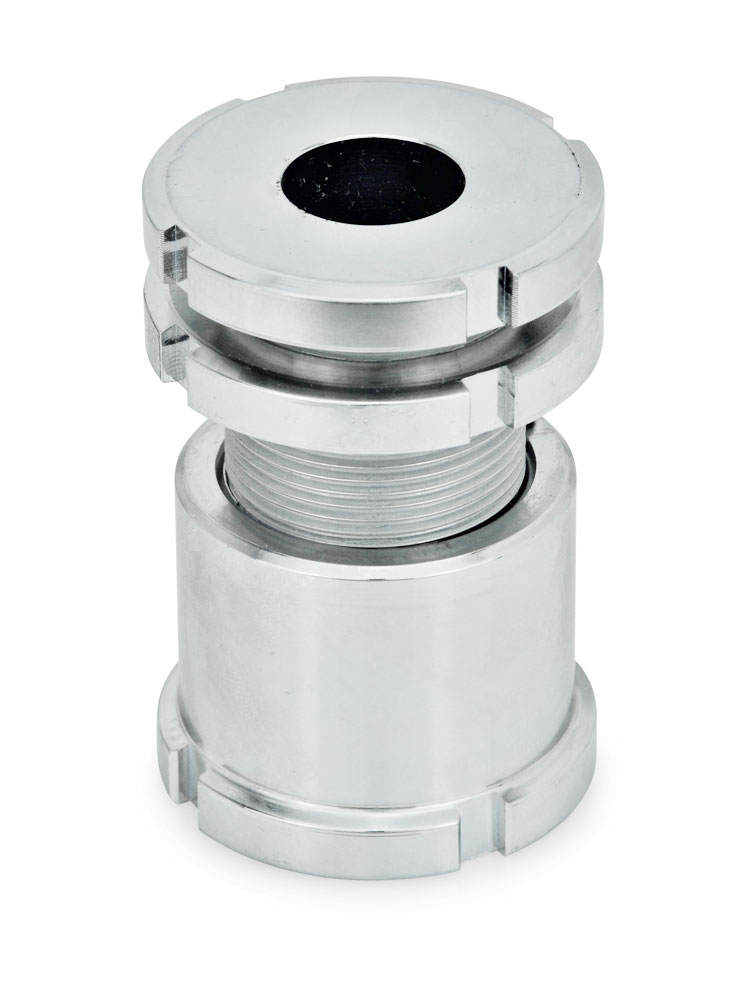

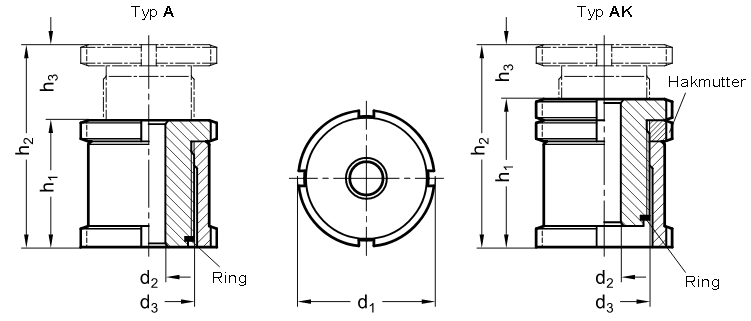

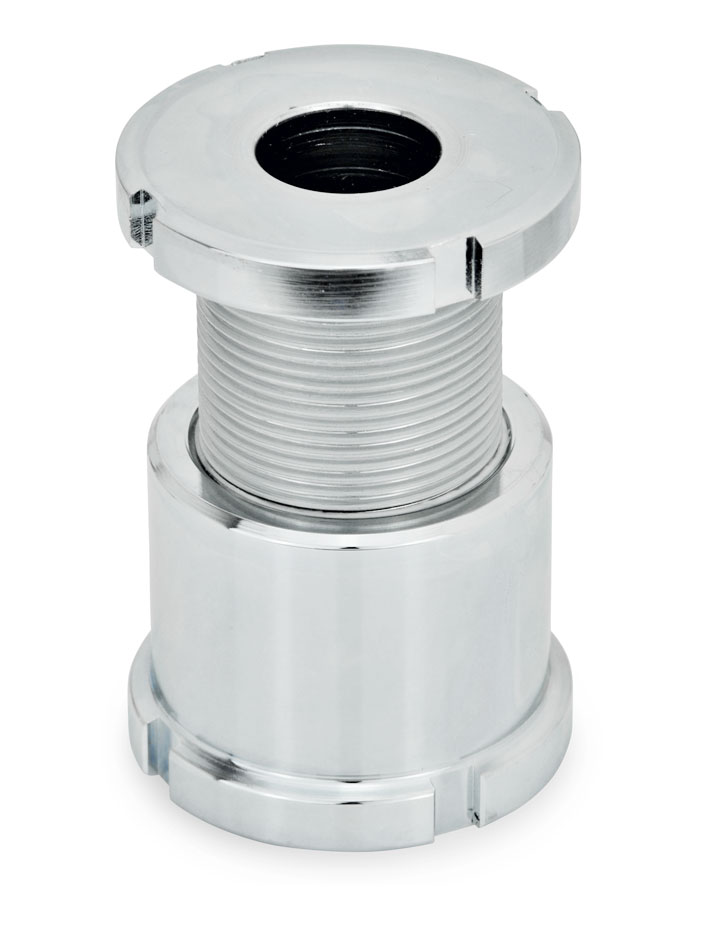

Type A: uten låsemutter. Type AK: med låsemutter.

Bestillingseksempel: GN350-45-17,5-A-ST

Relaterte produkter

DIN1810
GN350 NI

CAD-filer

Nivelleringselement i förzinkat stål
d1d2d3h1h2h3För skruvMax. statisk belastning (kN)*Passande hakmutternyckel
Type AType AKType AType AK
256,6M 15 x 12833431510M 640DIN 1810-A25-28
326,6M 20 x 13541552014M 665DIN 1810-A30-32
329M 20 x 13541552014M 865DIN 1810-A30-32
3211M 20 x 13541552014M 1065DIN 1810-A30-32
4511M 30 x 1,54249672518M 10120DIN 1810-A45-50
4513,5M 30 x 1,54249672518M 12120DIN 1810-A45-50
4517,5M 30 x 1,54249672518M 16120DIN 1810-A45-50
5817,5M 40 x 1,55463863223M 16210DIN 1810-A58-62
5822M 40 x 1,55463863223M 20210DIN 1810-A58-62
5826M 40 x 1,55463863223M 24210DIN 1810-A58-62
7022M 50 x 1,566771064029M 20330DIN 1810-A68-75
7026M 50 x 1,566771064029M 24330DIN 1810-A68-75
7033M 50 x 1,566771064029M 30330DIN 1810-A68-75
8026M 60 x 276871265039M 24495DIN 1810-A80-90
8033M 60 x 276871265039M 30495DIN 1810-A80-90
8039M 60 x 276871265039M 36495DIN 1810-A80-90
* Före åtdragning
Artikkelnr.BetegnelseKr/stk. ekskl. mva. Kr/stk. inkl. mva.
GN350-25-6,6-AK-STNivelleringselement av galvanisert stål435,00 kr543,75 krKontakt oss for å bestille
GN350-25-6,6-A-STNivelleringselement av galvanisert stål401,00 kr501,25 krKontakt oss for å bestille
GN350-32-11-AK-STNivelleringselement av galvanisert stål568,00 kr710,00 krKontakt oss for å bestille
GN350-32-11-A-STNivelleringselement av galvanisert stål491,00 kr613,75 krKontakt oss for å bestille
GN350-32-6,6-AK-STNivelleringselement av galvanisert stål562,00 kr702,50 krKontakt oss for å bestille
GN350-32-6,6-A-STNivelleringselement av galvanisert stål491,00 kr613,75 krKontakt oss for å bestille
GN350-32-9-AK-STNivelleringselement av galvanisert stål546,00 kr682,50 krKontakt oss for å bestille
GN350-32-9-A-STNivelleringselement av galvanisert stål491,00 kr613,75 krKontakt oss for å bestille
GN350-45-11-AK-STNivelleringselement av galvanisert stål789,00 kr986,25 krKontakt oss for å bestille
GN350-45-11-A-STNivelleringselement av galvanisert stål622,00 kr777,50 krKontakt oss for å bestille
GN350-45-13,5-AK-STNivelleringselement av galvanisert stål781,00 kr976,25 krKontakt oss for å bestille
GN350-45-13,5-A-STNivelleringselement av galvanisert stål622,00 kr777,50 krKontakt oss for å bestille
GN350-45-17,5-AK-STNivelleringselement av galvanisert stål778,00 kr972,50 krKontakt oss for å bestille
GN350-45-17,5-A-STNivelleringselement av galvanisert stål622,00 kr777,50 krKontakt oss for å bestille
GN350-58-17,5-AK-STNivelleringselement av galvanisert stål1 125,00 kr1 406,25 krKontakt oss for å bestille
GN350-58-17,5-A-STNivelleringselement av galvanisert stål915,00 kr1 143,75 krKontakt oss for å bestille
GN350-58-22-AK-STNivelleringselement av galvanisert stål1 119,00 kr1 398,75 krKontakt oss for å bestille
GN350-58-22-A-STNivelleringselement av galvanisert stål915,00 kr1 143,75 krKontakt oss for å bestille
GN350-58-26-AK-STNivelleringselement av galvanisert stål1 109,00 kr1 386,25 krKontakt oss for å bestille
GN350-58-26-A-STNivelleringselement av galvanisert stål915,00 kr1 143,75 krKontakt oss for å bestille
GN350-70-22-AK-STNivelleringselement av galvanisert stål1 709,00 kr2 136,25 krKontakt oss for å bestille
GN350-70-22-A-STNivelleringselement av galvanisert stål1 434,00 kr1 792,50 krKontakt oss for å bestille
GN350-70-26-AK-STNivelleringselement av galvanisert stål1 700,00 kr2 125,00 krKontakt oss for å bestille
GN350-70-26-A-STNivelleringselement av galvanisert stål1 434,00 kr1 792,50 krKontakt oss for å bestille
GN350-70-33-AK-STNivelleringselement av galvanisert stål1 684,00 kr2 105,00 krKontakt oss for å bestille
GN350-70-33-A-STNivelleringselement av galvanisert stål1 434,00 kr1 792,50 krKontakt oss for å bestille
GN350-80-26-AK-STNivelleringselement av galvanisert stål2 160,00 kr2 700,00 krKontakt oss for å bestille
GN350-80-26-A-STNivelleringselement av galvanisert stål1 967,00 kr2 458,75 krKontakt oss for å bestille
GN350-80-33-AK-STNivelleringselement av galvanisert stål2 128,00 kr2 660,00 krKontakt oss for å bestille
GN350-80-33-A-STNivelleringselement av galvanisert stål1 946,00 kr2 432,50 krKontakt oss for å bestille
GN350-80-39-AK-STNivelleringselement av galvanisert stål2 117,00 kr2 646,25 krKontakt oss for å bestille
GN350-80-39-A-STNivelleringselement av galvanisert stål1 938,00 kr2 422,50 krKontakt oss for å bestille
