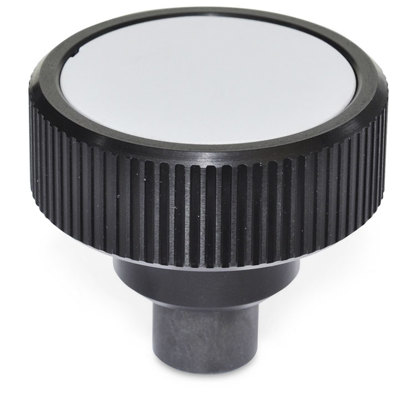

Momentbegrensende riflet mutter GN3663 av eloksert aluminium
Momentbegrensende riflet mutter av eloksert aluminium, med innvendig gjenge eller glatt hull. Når angitt dreiemoment ved rotasjon med klokken overskrides (± 10 %), frikobles det riflede grepet (og kobles inn igjen). Ved rotasjon mot klokken er det ingen momentbegrensning. De siste tallene i artikkelnummeret angir momentbegrensningen i newtonmeter.
Knott av eloksert aluminium. Momentbegrensende komponenter av herdet stål. Dekklokk av lysegrå plast. Øvrige komponenter av brunert stål.
Bestillingseksempel: GN3663-34-M6-2,2
Relaterte produkter
CAD-filer

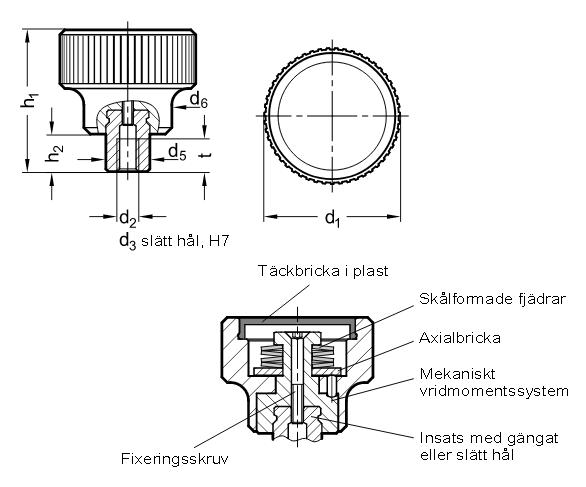

| d1 | d2 | d3 H7 (slätt hål) | d5 | d6 | h1 | h2 | t min. | Max. vridmoment (Nm) ±10% | ||||
| 27 | M 3 | - | - | 5 | 10 | 19 | 34 | 8,5 | 7 | 0.7 | 1 | 1.5 |
| 27 | M 4 | M 5 | M 6 | 6 | 10 | 19 | 34 | 8,5 | 9 | 0.7 | 1 | 1.5 |
| 34 | M 3 | - | - | 5 | 10 | 21 | 36,5 | 8,5 | 7 | 1 | 1.5 | 2.2 |
| 34 | M 4 | M 5 | M 6 | 6 | 10 | 21 | 36,5 | 8,5 | 9 | 1 | 1.5 | 2.2 |
| 42 | M 6 | - | - | 6 | 13,5 | 27 | 43 | 11 | 11 | 2 | 2.5 | 3.2 |
| 42 | M 8 | - | - | 8 | 13,5 | 27 | 43 | 11 | 11 | 2 | 2.5 | 3.2 |
| 52 | M 10 | - | - | 10 | 19 | 32 | 54 | 15,5 | 17 | 2.5 | 3 | 4 |
| 52 | M 12 | - | - | 12 | 19 | 32 | 54 | 15,5 | 17 | 2.5 | 3 | 4 |
| 62 | M 10 | - | - | 10 | 19 | 33 | 54 | 15,5 | 17 | 3 | 4 | 5.5 |
| 62 | M 12 | - | - | 12 | 19 | 33 | 54 | 15,5 | 17 | 3 | 4 | 5.5 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN3663-27-B5-0,7 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-B5-1 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-B5-1,5 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-B6-0,7 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-B6-1 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-B6-1,5 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-M3-0,7 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-M3-1 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-M3-1,5 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-M4-0,7 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-M4-1 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-M4-1,5 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-M5-0,7 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-M5-1 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-M5-1,5 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-M6-0,7 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-M6-1 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-27-M6-1,5 | Riflet mutter, dreiemomentbegrensende | 600,00 kr | 750,00 kr | Kontakt oss for å bestille | ||
| GN3663-34-B5-1 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-B5-1,5 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-B5-2,2 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-B6-1 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-B6-1,5 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-B6-2,2 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-M3-1 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-M3-1,5 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-M3-2,2 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-M4-1 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-M4-1,5 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-M4-2,2 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-M5-1 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-M5-1,5 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-M5-2,2 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-M6-1 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-M6-1,5 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-34-M6-2,2 | Riflet mutter, dreiemomentbegrensende | 646,00 kr | 807,50 kr | Kontakt oss for å bestille | ||
| GN3663-42-B6-2 | Riflet mutter, dreiemomentbegrensende | 678,00 kr | 847,50 kr | Kontakt oss for å bestille | ||
| GN3663-42-B6-2,5 | Riflet mutter, dreiemomentbegrensende | 678,00 kr | 847,50 kr | Kontakt oss for å bestille | ||
| GN3663-42-B6-3,2 | Riflet mutter, dreiemomentbegrensende | 678,00 kr | 847,50 kr | Kontakt oss for å bestille | ||
| GN3663-42-B8-2 | Riflet mutter, dreiemomentbegrensende | 678,00 kr | 847,50 kr | Kontakt oss for å bestille | ||
| GN3663-42-B8-2,5 | Riflet mutter, dreiemomentbegrensende | 678,00 kr | 847,50 kr | Kontakt oss for å bestille | ||
| GN3663-42-B8-3,2 | Riflet mutter, dreiemomentbegrensende | 678,00 kr | 847,50 kr | Kontakt oss for å bestille | ||
| GN3663-42-M6-2 | Riflet mutter, dreiemomentbegrensende | 678,00 kr | 847,50 kr | Kontakt oss for å bestille | ||
| GN3663-42-M6-2,5 | Riflet mutter, dreiemomentbegrensende | 678,00 kr | 847,50 kr | Kontakt oss for å bestille | ||
| GN3663-42-M6-3,2 | Riflet mutter, dreiemomentbegrensende | 678,00 kr | 847,50 kr | Kontakt oss for å bestille | ||
| GN3663-42-M8-2 | Riflet mutter, dreiemomentbegrensende | 678,00 kr | 847,50 kr | Kontakt oss for å bestille | ||
| GN3663-42-M8-2,5 | Riflet mutter, dreiemomentbegrensende | 678,00 kr | 847,50 kr | Kontakt oss for å bestille | ||
| GN3663-42-M8-3,2 | Riflet mutter, dreiemomentbegrensende | 678,00 kr | 847,50 kr | Kontakt oss for å bestille | ||
| GN3663-52-B10-2,5 | Riflet mutter, dreiemomentbegrensende | 744,00 kr | 930,00 kr | Kontakt oss for å bestille | ||
| GN3663-52-B10-3 | Riflet mutter, dreiemomentbegrensende | 744,00 kr | 930,00 kr | Kontakt oss for å bestille | ||
| GN3663-52-B10-4 | Riflet mutter, dreiemomentbegrensende | 744,00 kr | 930,00 kr | Kontakt oss for å bestille | ||
| GN3663-52-B12-2,5 | Riflet mutter, dreiemomentbegrensende | 744,00 kr | 930,00 kr | Kontakt oss for å bestille | ||
| GN3663-52-B12-3 | Riflet mutter, dreiemomentbegrensende | 744,00 kr | 930,00 kr | Kontakt oss for å bestille | ||
| GN3663-52-B12-4 | Riflet mutter, dreiemomentbegrensende | 744,00 kr | 930,00 kr | Kontakt oss for å bestille | ||
| GN3663-52-M10-2,5 | Riflet mutter, dreiemomentbegrensende | 744,00 kr | 930,00 kr | Kontakt oss for å bestille | ||
| GN3663-52-M10-3 | Riflet mutter, dreiemomentbegrensende | 744,00 kr | 930,00 kr | Kontakt oss for å bestille | ||
| GN3663-52-M10-4 | Riflet mutter, dreiemomentbegrensende | 744,00 kr | 930,00 kr | Kontakt oss for å bestille | ||
| GN3663-52-M12-2,5 | Riflet mutter, dreiemomentbegrensende | 744,00 kr | 930,00 kr | Kontakt oss for å bestille | ||
| GN3663-52-M12-3 | Riflet mutter, dreiemomentbegrensende | 744,00 kr | 930,00 kr | Kontakt oss for å bestille | ||
| GN3663-52-M12-4 | Riflet mutter, dreiemomentbegrensende | 744,00 kr | 930,00 kr | Kontakt oss for å bestille | ||
| GN3663-62-B10-3 | Riflet mutter, dreiemomentbegrensende | 798,00 kr | 997,50 kr | Kontakt oss for å bestille | ||
| GN3663-62-B10-4 | Riflet mutter, dreiemomentbegrensende | 798,00 kr | 997,50 kr | Kontakt oss for å bestille | ||
| GN3663-62-B10-5,5 | Riflet mutter, dreiemomentbegrensende | 798,00 kr | 997,50 kr | Kontakt oss for å bestille | ||
| GN3663-62-B12-3 | Riflet mutter, dreiemomentbegrensende | 798,00 kr | 997,50 kr | Kontakt oss for å bestille | ||
| GN3663-62-B12-4 | Riflet mutter, dreiemomentbegrensende | 798,00 kr | 997,50 kr | Kontakt oss for å bestille | ||
| GN3663-62-B12-5,5 | Riflet mutter, dreiemomentbegrensende | 798,00 kr | 997,50 kr | Kontakt oss for å bestille | ||
| GN3663-62-M10-3 | Riflet mutter, dreiemomentbegrensende | 798,00 kr | 997,50 kr | Kontakt oss for å bestille | ||
| GN3663-62-M10-4 | Riflet mutter, dreiemomentbegrensende | 798,00 kr | 997,50 kr | Kontakt oss for å bestille | ||
| GN3663-62-M10-5,5 | Riflet mutter, dreiemomentbegrensende | 798,00 kr | 997,50 kr | Kontakt oss for å bestille | ||
| GN3663-62-M12-3 | Riflet mutter, dreiemomentbegrensende | 798,00 kr | 997,50 kr | Kontakt oss for å bestille | ||
| GN3663-62-M12-4 | Riflet mutter, dreiemomentbegrensende | 798,00 kr | 997,50 kr | Kontakt oss for å bestille | ||
| GN3663-62-M12-5,5 | Riflet mutter, dreiemomentbegrensende | 798,00 kr | 997,50 kr | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
