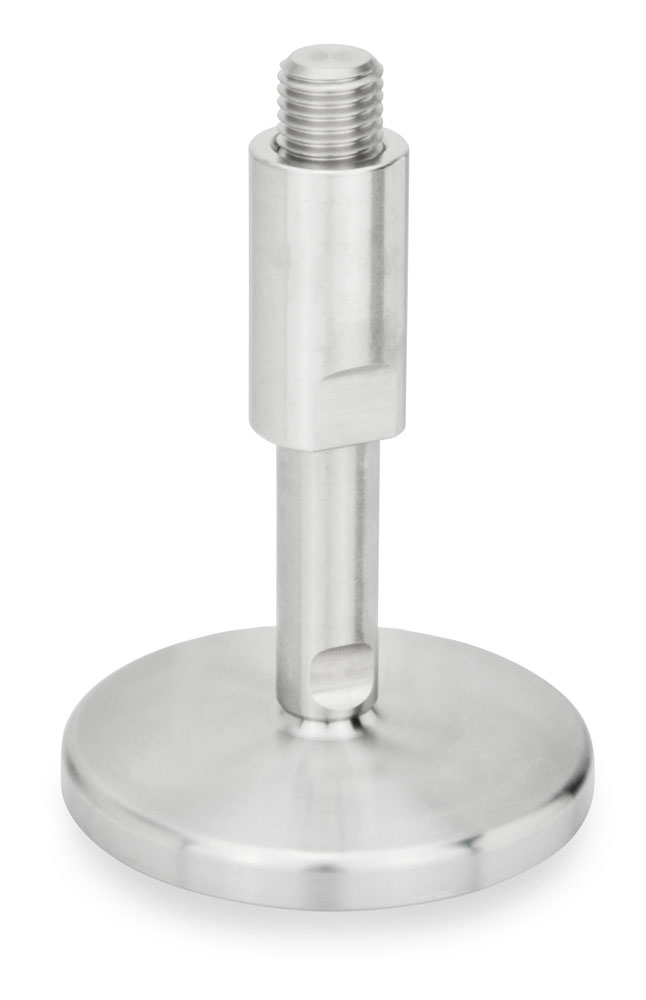

Maskinfot GN21 W av rustfritt stål, med gjenget hylse, med eller uten glidebeskyttelse
Maskinfot av rustfritt stål, med gjenget hylse, med eller uten glidebeskyttelse.

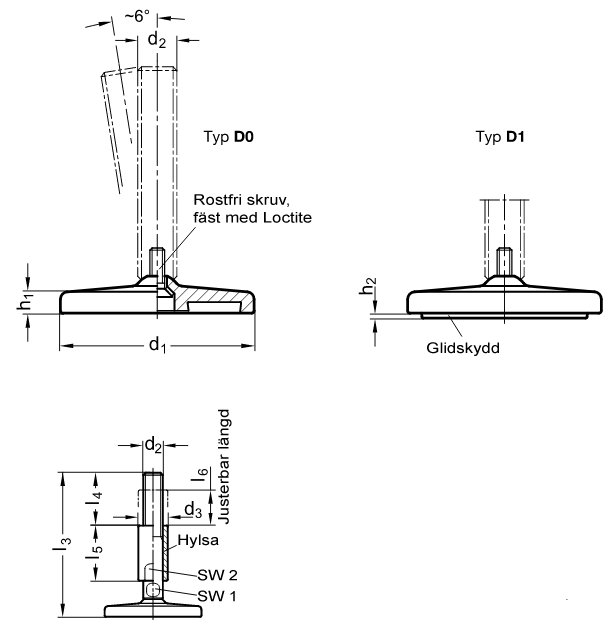

Type D0: uten glidebeskyttelse. Type D1: med glidebeskyttelse.
Bestillingseksempel: GN21-80-M20-243-D1-W
CAD-filer
| d1 | d2 | l3 ≈ | h1 | h2 | d3 | l4 | l5 | l6 | SW 1 | SW 2 | Max. statisk belastning (kN) | |||
| 80 | M 16 | 118 | 143 | 168 | 193 | 8,5 | 2 | 24 | 45 | 45 | 29 | 12 | 20 | 25 |
| 80 | M 20 | 143 | 168 | 193 | 243 | 8,5 | 2 | 30 | 56 | 56 | 36 | 16 | 24 | 35 |
| 80 | M 24 | 168 | 218 | 268 | - | 8,5 | 2 | 35 | 67 | 67 | 42 | 20 | 30 | 52 |
| Artikkelnr. | Betegnelse | Kr/stk. ekskl. mva. | Kr/stk. inkl. mva. | |||
|---|---|---|---|---|---|---|
| GN21-80-M16-118-D0-W | Maskinfot med hylsa | 808,00 kr | 1 010,00 kr | Kontakt oss for å bestille | ||
| GN21-80-M16-118-D1-W | Maskinfot med hylsa och glidskydd | 852,00 kr | 1 065,00 kr | Kontakt oss for å bestille | ||
| GN21-80-M16-143-D0-W | Maskinfot med hylsa | 824,00 kr | 1 030,00 kr | Kontakt oss for å bestille | ||
| GN21-80-M16-143-D1-W | Maskinfot med hylsa och glidskydd | 868,00 kr | 1 085,00 kr | Kontakt oss for å bestille | ||
| GN21-80-M16-168-D0-W | Maskinfot med hylsa | 838,00 kr | 1 047,50 kr | Kontakt oss for å bestille | ||
| GN21-80-M16-168-D1-W | Maskinfot med hylsa och glidskydd | 881,00 kr | 1 101,25 kr | Kontakt oss for å bestille | ||
| GN21-80-M16-193-D0-W | Maskinfot med hylsa | 854,00 kr | 1 067,50 kr | Kontakt oss for å bestille | ||
| GN21-80-M16-193-D1-W | Maskinfot med hylsa och glidskydd | 898,00 kr | 1 122,50 kr | Kontakt oss for å bestille | ||
| GN21-80-M20-143-D0-W | Maskinfot med hylsa | 916,00 kr | 1 145,00 kr | Kontakt oss for å bestille | ||
| GN21-80-M20-143-D1-W | Maskinfot med hylsa och glidskydd | 958,00 kr | 1 197,50 kr | Kontakt oss for å bestille | ||
| GN21-80-M20-168-D0-W | Maskinfot med hylsa | 939,00 kr | 1 173,75 kr | Kontakt oss for å bestille | ||
| GN21-80-M20-168-D1-W | Maskinfot med hylsa och glidskydd | 982,00 kr | 1 227,50 kr | Kontakt oss for å bestille | ||
| GN21-80-M20-193-D0-W | Maskinfot med hylsa | 962,00 kr | 1 202,50 kr | Kontakt oss for å bestille | ||
| GN21-80-M20-193-D1-W | Maskinfot med hylsa och glidskydd | 1 004,00 kr | 1 255,00 kr | Kontakt oss for å bestille | ||
| GN21-80-M20-243-D0-W | Maskinfot med hylsa | 997,00 kr | 1 246,25 kr | Kontakt oss for å bestille | ||
| GN21-80-M20-243-D1-W | Maskinfot med hylsa och glidskydd | 1 041,00 kr | 1 301,25 kr | Kontakt oss for å bestille | ||
| GN21-80-M24-168-D0-W | Maskinfot med hylsa | 1 097,00 kr | 1 371,25 kr | Kontakt oss for å bestille | ||
| GN21-80-M24-168-D1-W | Maskinfot med hylsa och glidskydd | 1 141,00 kr | 1 426,25 kr | Kontakt oss for å bestille | ||
| GN21-80-M24-218-D0-W | Maskinfot med hylsa | 1 161,00 kr | 1 451,25 kr | Kontakt oss for å bestille | ||
| GN21-80-M24-218-D1-W | Maskinfot med hylsa och glidskydd | 1 205,00 kr | 1 506,25 kr | Kontakt oss for å bestille | ||
| GN21-80-M24-268-D0-W | Maskinfot med hylsa | 1 200,00 kr | 1 500,00 kr | Kontakt oss for å bestille | ||
| GN21-80-M24-268-D1-W | Maskinfot med hylsa och glidskydd | 1 243,00 kr | 1 553,75 kr | Kontakt oss for å bestille | ||
Rull sideveis for flere kolonner
